ABB

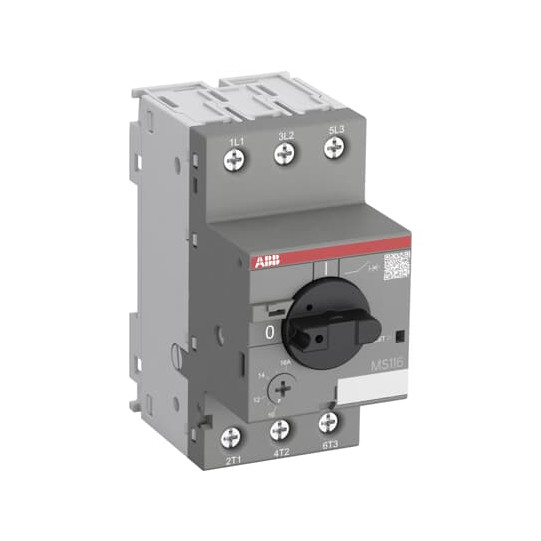

Disjoncteur Moteur Manuel MS116-4.0 2,5 ... 4,0 A - ABB1SAM250000R1008
ABB1SAM250000R1008
35,98 € HT
43,18 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock plus de 25 unités – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Largeur nette du produit : | 45 mm |
|---|---|
| Profondeur / Longueur nette du produit : | 90 mm |
| Hauteur nette du produit : | 85.6 mm |
| Poids net du produit : | 0.265 kg |
| Courant de coupure nominal en service (Ics) : | (230 V AC) 50 kA, (400 V AC) 50 kA, (440 V AC) 6 kA, (500 V AC) 6 kA, (690 V AC) 2 kA |
|---|---|
| Courant de coupure ultime nominal (Icu) : | (230 V AC) 75 kA, (400 V AC) 75 kA, (440 V AC) 18 kA, (500 V AC) 15 kA, (690 V AC) 3 kA |
| Réglage du courant instantané nominal (Ii) : | 50 A |
| Plage de réglage : | 2,5 ... 4,0 A |
| Puissance nominale de service AC-3 (Pe) : | (400 V) Triphasé 1,5 kW |
| Puissance nominale de service AC-3e (Pe) : | (400 V) Triphasé 1,5 kW |
| Tension nominale de service : | Circuit principal 690 V AC |
| Courant nominal de service (Ie) : | 4 A |
| Courant nominal de service AC-3 (Ie) : | 4 A |
| Courant nominal de service AC-3e (Ie) : | 4 A |
| Fréquence nominale (f) : | Circuit principal 50 Hz, Circuit principal 60 Hz |
| Tension d?impulsion nominale (Uimp) : | Circuit principal 6 kV |
| Tension d?isolement nominale (Ui) : | 690 V |
| Perte de puissance : | Aux conditions nominales par pôle 0,7 ... 1,8 W |
| Nombre de pôles : | 3P |
| Courant thermique conventionnel en air libre (Ith) : | Circuit principal 4 A |
| Degré de protection : | Boîtier IP20, Morsets du circuit principal IP10 |
| Degré de pollution : | 3 |
| Durabilité électrique : | 100000 cycles |
| Durabilité mécanique : | Nr. opérations 100000 cycles |
| Type de borne : | Bornes à vis |
| Capacité de raccordement circuit principal : | Flexible avec cosse 1/2x 0,75 ... 2,5 mm², Flexible avec cosse isolée 1/2x 0,75 ... 2,5 mm², Flexible 1/2x 0,75 ... 2,5 mm², Rigide 1/2x 1 ... 4 mm² |
| Couple de serrage : | Circuit principal 0,8 ... 1,2 N·m |
| Longueur de dénudage : | Circuit principal 9 mm |
| Tournevis recommandé : | Pozidriv 2 |
| Position de montage : | 1 ... 6, n?importe laquelle |
| Montage sur rail DIN : | TH35-15 (35 x 15 mm) selon IEC 60715, TH35-7,5 (35 x 7,5 mm) selon IEC 60715 |
| Distance minimale de montage : | Carte conductrice horizontale - jusqu?à 400 V 0 mm, Carte conductrice horizontale - jusqu?à 690 V 1,5 mm, Carte conductrice verticale 75 mm, Autre appareil même type, horizontal 0 mm, Autre appareil même type, vertical 150 mm |
| Type d?actionneur : | Poignée rotative |
| Indication de position de contact : | ON / OFF |
| Normes : | IEC/EN 60947-1, IEC/EN 60947-2, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, IEC 60335-2-40 A2L |
En bref
Référence ABB1SAM250000R1008
Nom du produit Disjoncteur Moteur Manuel MS116-4.0 2,5 ... 4,0 A - ABB1SAM250000R1008
