ABB

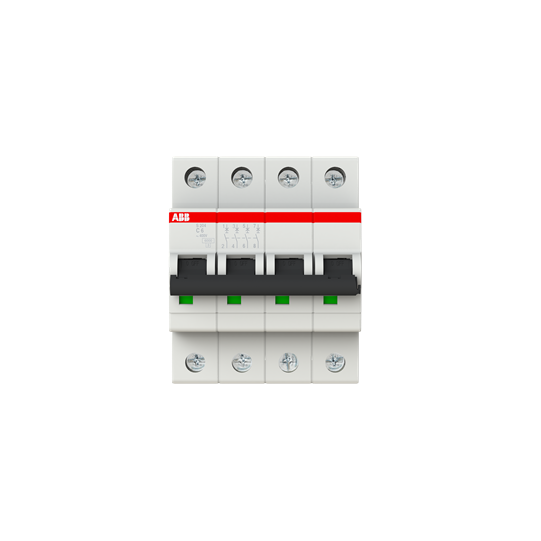

Disjoncteur Miniature - S200 - 4P - 6 A - C - (AC) 6 Ka - ABB2CDS254001R0064
ABB2CDS254001R0064
40,82 € HT
48,98 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Largeur en nombre d?espaces modulaires : | 4.0 |
|---|---|
| Largeur nette du produit : | 70 mm |
| Hauteur nette du produit : | 88 mm |
| Profondeur / longueur nette du produit : | 69 mm |
| Poids net du produit : | 0.448 kg |
| Poids net par pôle : | 0.125 kg |
| Profondeur d?encastrement (t2) : | 69 mm |
| Tension d'essai diélectrique : | 50 / 60 Hz - 1 min 2 kV |
|---|---|
| Pouvoir de coupure ultime en court-circuit (Icu) : | (230 V AC) 20 kA, (400 V AC) 10 kA, (440 V AC) 10 kA, (230 V) 20 kA, (400 V) 10 kA |
| Pouvoir de coupure nominal en court-circuit (Ics) : | (230 V AC) 15 kA, (400 V AC) 7.5 kA, (440 V AC) 7.5 kA |
| Connexion de l'alimentation électrique : | Arbitrary |
| Indication de la position du contact : | Rouge ON / Vert OFF |
| Classe de limitation d'énergie : | 3 |
| Endurance électrique : | 10 000 cycles AC |
| Endurance mécanique : | 20 000 cycles |
| Nombre de pôles protégés : | 4 |
| Nombre de pôles : | 4P |
| Couple de serrage : | 2.8 N·m |
| Type d'actionneur : | Bascule |
| Type de borne à vis : | Borne de levage cylindrique bidirectionnelle à sécurité intégrée |
| Marquage de l'actionneur : | I / O |
| Matériau de l'actionneur : | Groupe d?isolation II, Noir, Scellable |
| Tournevis recommandé : | Pozidriv 2 |
| Accessoires disponibles : | Oui |
| Capacité de connexion : | Busbar 10/10 mm², Flexible avec embout 0.75 ... 25 mm², Flexible 0.75 ... 25 mm², Rigide 0.75 ... 35 mm², Rigide 0.75 ... 35 mm², Toronné 0.75 ... 35 mm² |
| Taille de l'installation : | selon DIN 43880 1 |
| Longueur de dénudage des fils : | 12.5 mm |
| Type de terminal : | Bornes à vis |
| Caractéristique de déclenchement : | C Tension nominale de fonctionnement |
| Caractéristique de déclenchement : | C |
| Tension nominale de fonctionnement : | selon IEC 60898-1 400 V AC, selon IEC 60947-2 440 V AC |
| Tension de fonctionnement : | Max (incl. tolérance) 440 V AC, Min 12 V AC, Min 12 V DC |
| Tension d'isolement nominale (Ui) : | selon IEC/EN 60664-1 440 V |
| Tension nominale de tenue aux impulsions (Uimp) : | 4 kV, à 2000 m 5 kV, au niveau de la mer 6.2 kV |
| Type de tension d'entrée : | AC/DC |
| Courant nominal (In) : | 6 A |
| Capacité nominale de court-circuit : | (AC) 6 kA, (DC) 6 kA |
| Courant de court-circuit conditionnel nominal (Inc) : | (230 V) 20 kA, (400 V) 20 kA |
| Fréquence (f) : | 50 Hz |
| Fréquence nominale (f) : | 50 / 60 Hz |
| Perte de puissance : | 8 W, par pôle en conditions nominales 2 W |
| Catégorie de surtension : | III |
En bref
Référence ABB2CDS254001R0064
Nom du produit Disjoncteur Miniature - S200 - 4P - 6 A - C - (AC) 6 Ka - ABB2CDS254001R0064
