ABB

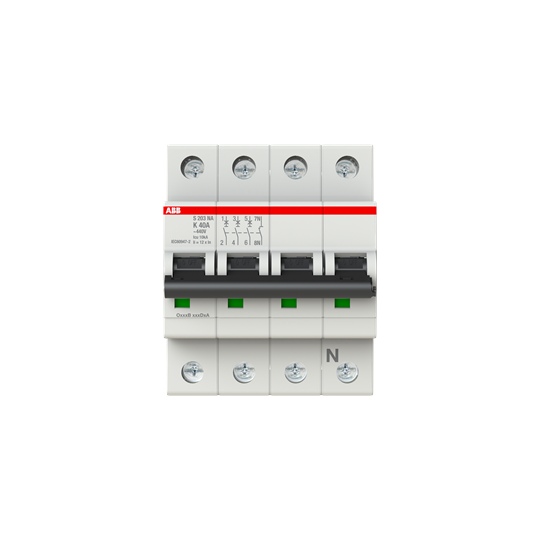

Disjoncteur Miniature - S200 3P+N (Neutre à droite) K 40 6kA NA - ABB2CDS253103R0557
ABB2CDS253103R0557
56,47 € HT
67,76 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Largeur en nombre d?espaces modulaires : | 4.0 |
|---|---|
| Largeur nette du produit : | 70 mm |
| Hauteur nette du produit : | 88 mm |
| Profondeur / longueur nette du produit : | 69 mm |
| Poids net du produit : | 0.48kg |
| Poids net par pôle : | 0.125 kg |
| Profondeur d?encastrement (t2) : | 69 mm |
| Tension d'essai diélectrique : | 50 / 60 Hz - 1 min 2 kV |
|---|---|
| Pouvoir de coupure ultime en court-circuit (Icu) : | (230 V AC) 20 kA, (400 V AC) 10 kA, (440 V AC) 10 kA, (230 V) 20 kA, (400 V) 10 kA |
| Pouvoir de coupure nominal en court-circuit (Ics) : | (230 V AC) 15 kA, (400 V AC) 7,5 kA, (440 V AC) 7,5 kA |
| Connexion de l'alimentation électrique : | Arbitrary |
| Indication de la position du contact : | Rouge ON / Vert OFF |
| Classe de limitation d'énergie : | 3 |
| Endurance électrique : | 10000 cycles AC |
| Endurance mécanique : | 20000 cycles |
| Nombre de pôles protégés : | 3 |
| Nombre de pôles : | 3P+N |
| Position des bornes neutres : | Droite |
| Couple de serrage : | 2,8 N·m |
| Type d'actionneur : | Toggle |
| Type de borne à vis : | Failsafe Bi-directional Cylinder-lift Terminal |
| Marquage de l'actionneur : | I / O |
| Matériau de l'actionneur : | Insulation Group II, Noir, Scellable |
| Tournevis recommandé : | Pozidriv 2 |
| Accessoires disponibles : | Oui |
| Capacité de connexion : | Barre omnibus 10/10 mm², Flexible avec manchon 0,75 ... 25 mm², Flexible 0,75 ... 25 mm², Rigide 0,75 ... 35 mm², Rigide 0,75 ... 35 mm², Multibrin 0,75 ... 35 mm² |
| Taille d'installation : | selon DIN 43880 1 |
| Longueur de dénudage des fils : | 12,5 mm |
| Type de bornier : | Bornes à vis |
| Caractéristique de déclenchement : | K |
| Tension nominale de fonctionnement : | selon IEC 60898-1 400 V AC, selon IEC 60947-2 440 V AC |
| Tension de fonctionnement : | Maximum (Incl. Tolérance) 440 V AC |
| Tension d'isolement nominale (Ui) : | selon IEC/EN 60664-1 440 V |
| Tension nominale de tenue aux impulsions (Uimp) : | 4 kV, à 2000 m 5 kV, au niveau de la mer 6,2 kV |
| Type de tension d'entrée : | AC |
| Courant nominal (In) : | 40 A |
| Capacité nominale de court-circuit : | (AC) 6 kA, (DC) 6 kA |
| Courant de court-circuit conditionnel nominal (Inc) : | (230 V) 20 kA, (400 V) 10 kA |
| Fréquence (f) : | 50 Hz |
| Fréquence nominale (f) : | 50 / 60 Hz |
| Perte de puissance : | 18 W, aux conditions nominales par pôle 4.5 W |
| Catégorie de surtension : | III |
En bref
Référence ABB2CDS253103R0557
Nom du produit Disjoncteur Miniature - S200 3P+N (Neutre à droite) K 40 6kA NA - ABB2CDS253103R0557
