ABB

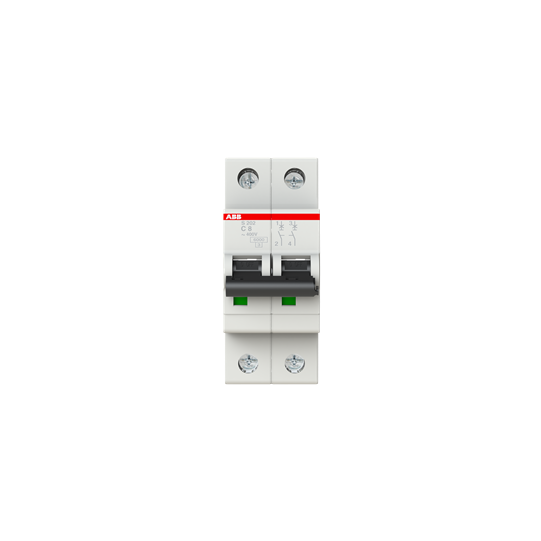

Disjoncteur Miniature - S200 - 2P - 8 A - C - (AC) 6 kA - ABB2CDS252001R0084
ABB2CDS252001R0084
20,22 € HT
24,26 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Largeur en nombre d?espaces modulaires : | 2.0 |
|---|---|
| Largeur nette du produit : | 35 mm |
| Hauteur nette du produit : | 88 mm |
| Profondeur / longueur nette du produit : | 69 mm |
| Poids net du produit : | 0.23 kg |
| Poids net par pôle : | 0.125 kg |
| Profondeur d?encastrement (t2) : | 69 mm |
| Tension d?essai diélectrique : | 50 / 60 Hz - 1 min 2 kV |
|---|---|
| Pouvoir de coupure ultime assigné (Icu) : | (125 V DC) 10 kA, (230 V AC) 20 kA, (400 V AC) 10 kA, (440 V AC) 10 kA, (48 V DC) 20 kA, (230 V) 20 kA, (400 V) 10 kA |
| Pouvoir de coupure de service assigné (Ics) : | (230 V AC) 15 kA, (400 V AC) 7,5 kA, (440 V AC) 7,5 kA |
| Connexion d?alimentation : | Arbitrary |
| Indication de position des contacts : | Rouge ON / Vert OFF |
| Classe de limitation d?énergie : | 3 |
| Endurance électrique : | 20 000 cycles AC |
| Endurance mécanique : | 20 000 cycles |
| Nombre de pôles protégés : | 2 |
| Nombre de pôles : | 2P |
| Couple de serrage : | 2,8 N·m |
| Type d?actionneur : | Bascule |
| Type de borne à vis : | Borne de levage cylindrique bidirectionnelle sécurisée |
| Marquage de l?actionneur : | I / O |
| Matériau de l?actionneur : | Groupe d?isolation II, Noir, Scellable |
| Tournevis recommandé : | Pozidriv 2 |
| Accessoires disponibles : | Oui |
| Capacité de connexion : | Barre omnibus 10/10 mm², Flexible avec embout 0,75 ... 25 mm², Flexible 0,75 ... 25 mm², Rigide 0,75 ... 35 mm², Toronné 0,75 ... 35 mm² |
| Taille d?installation : | selon DIN 43880 1 |
| Longueur de dénudage : | 12,5 mm |
| Type de borne : | Bornes à vis |
| Caractéristique de déclenchement : | C |
| Tension de fonctionnement assignée : | selon IEC 60898-1 400 V AC, selon IEC 60947-2 440 V AC |
| Tension de service : | Max (Tolérance incluse) 125 V DC, Max (Tolérance incluse) 440 V AC, Min 12 V AC, Min 12 V DC |
| Tension d?isolement assignée (Ui) : | selon IEC/EN 60664-1 440 V |
| Tension de tenue aux chocs (Uimp) : | 4 kV, à 2000 m 5 kV, au niveau de la mer 6,2 kV |
| Type de tension d?entrée : | AC/DC |
| Courant assigné (In) : | 8 A |
| Pouvoir de coupure assigné : | (AC) 6 kA, (DC) 6 kA |
| Pouvoir de coupure conditionnel assigné (Inc) : | (230 V) 20 kA, (400 V) 20 kA |
| Fréquence assignée (f) : | 50 / 60 Hz |
| Pertes de puissance : | 3 W, par pôle aux conditions nominales 1.5 W |
| Catégorie de surtension : | III |
En bref
Référence ABB2CDS252001R0084
Nom du produit Disjoncteur Miniature - S200 - 2P - 8 A - C - (AC) 6 kA - ABB2CDS252001R0084
