ABB

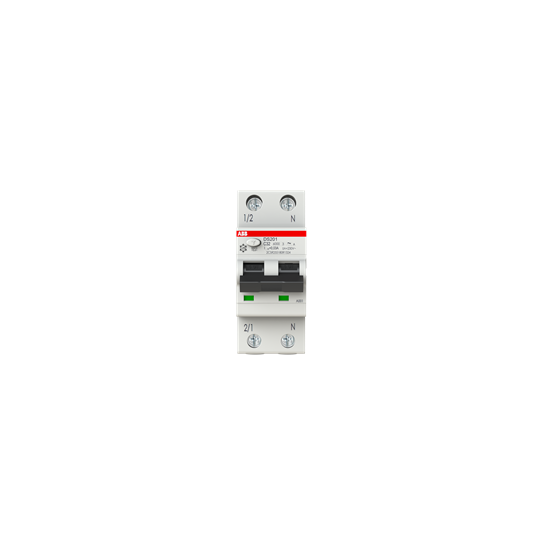

Disjoncteur différentiel DS201 1P+N C32 30mA 6kA A - ABB2CSR255180R1324
ABB2CSR255180R1324
74,22 € HT
89,06 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Largeur en Nombre d'espacements modulaires : | 2 |
|---|---|
| Largeur nette du produit : | 35 mm |
| Hauteur nette du produit : | 85 mm |
| Profondeur / Longueur du produit : | 69 mm |
| Poids net du produit : | 0,200 kg |
| Profondeur d'encastrement (t2) : | 69 mm |
| Type de Courant Résiduel : | Type A |
|---|---|
| Tension d'Essai : | 170 ... 264 V |
| Tension d'Essai Diélectrique : | 2 kV |
| Pouvoir de Coupure Ultime en Court-Circuit (Icu) : | 10 kA |
| Pouvoir de Coupure Résiduel Nominal (I?m) : | EN 61009-1 6000 A / CEI 61009-1 6000 A |
| Pouvoir de Coupure Nominal en Court-Circuit (Ics) : | 7,5 kA |
| Connexion de l'Alimentation Électrique : | Arbitraire |
| Indication de la Position du Contact : | Rouge allumé / Vert éteint |
| Classe de Limitation d'Énergie : | 3 |
| Endurance Électrique : | 10 000 cycles |
| Endurance Mécanique : | 20 000 cycles |
| Nombre de Pôles Protégés : | 1 |
| Nombre de Pôles : | 1P+N |
| Nombre d'Espacements Modulaires par Rail DIN : | 2 |
| Indication de Défaut : | Drapeau bleu sur bascule |
| Caractéristiques de Fonctionnement : | Instantané |
| Position des Bornes Neutres : | Droite |
| Couple de Serrage : | 2,8 N·m |
| Type d'Accessoire : | Contact auxiliaire, Contact de signalisation, Déclencheur shunt, Déclencheur de surtension, Dispositif de commande de moteur |
| Type d'Actionneur : | Bascule - Groupe d'isolation II, Noir RAL 9005, scellable en positions ON-OFF |
| Type de Sectionneur de Terre : | Sans délai |
| Type de Logement : | Groupe d'isolation I - II, RAL 7035 |
| Type de Borne à Vis : | Terminal de levage de vérin bidirectionnel à sécurité intégrée |
| Accessoires Disponibles : | Oui |
| Nombre de Batteries : | 0 |
| Capacité de Connexion : | Jeu de barres 10 ... 10 mm² / Toronné 0,75 ... 25 mm² / Flexible avec embout 0,75 ... 16 mm² / Flexible 0,75 ... 16 mm² |
| Section Nominale : | 1 - Noyau plein 0,75 ? 25 mm² / 4 - Multifilaire 0,75 ? 16 mm² |
| Longueur de Dénudage des Fils : | 12 mm |
| Type de Terminal : | Bornes à vis |
| Courbe de déclenchement : | C Tension nominale de fonctionnement |
| Courbe de déclenchement : | C |
| Tension nominale de fonctionnement : | selon IEC 60898-1 240 V |
| Tension d'isolation nominale (Ui) : | selon IEC/EN 60664-1 500 V |
| Tension nominale de tenue aux chocs (Uimp) : | 4 kV |
| Type de tension d'entrée : | AC |
| Courant nominal (In) : | 32 A |
| Courant différentiel nominal : | 30 mA |
| Pouvoir de coupure nominal : | 6 kA |
| Pouvoir de coupure conditionnel nominal (Inc) : | 10 kA |
| Fréquence nominale (f) : | 50 ? 60 Hz |
| Perte de puissance : | Moyenne par pôle 5,0 W - Pôle de phase 6,4 W - Pôle neutre 3,5 W - Total 9,9 W |
| Catégorie de surtension : | III |
En bref
Référence ABB2CSR255180R1324
Nom du produit Disjoncteur différentiel DS201 1P+N C32 30mA 6kA A - ABB2CSR255180R1324
