ABB

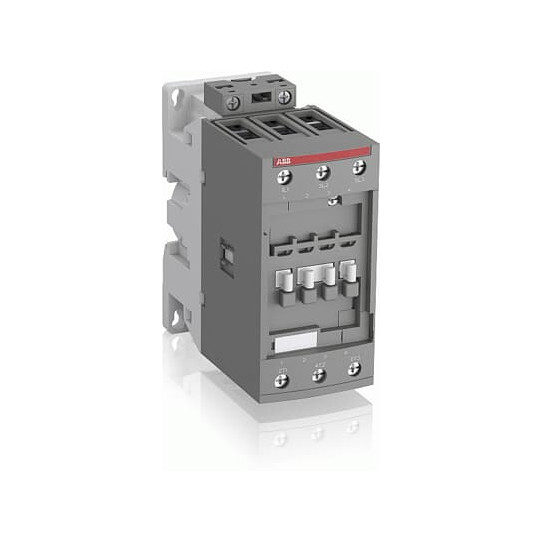

Contacteur Gamme AF40-30-00-13 100-250V50/60HZ-DC - ABB1SBL347001R1300

Name: Contacteur Gamme AF40-30-00-13 100-250V50/60HZ-DC - ABB1SBL347001R1300
SKU: ABB1SBL347001R1300
Price: 124.44 EUR
Availability: InStock

ABB1SBL347001R1300

103,70 € HT

124,44 € TTC

En stock – Expédié sous 24/48h

Support technique et interlocuteur unique dédié
Livraison offerte dès 250€ d’achat (France Métropolitaine)
Paiements 100% sécurisés

En bref
Caractéristiques
Détails
Rappel
Nous recommandons

Informations techniques

Largeur nette du produit :	55 mm
Hauteur nette du produit :	125.5 mm
Profondeur / Longueur du produit :	111 mm
Poids net du produit :	0.95 kg

Nombre de contacts principaux NO :	3
Nombre de contacts principaux NC :	0
Nombre de contacts auxiliaires NO :	0
Nombre de contacts auxiliaires NC :	0
Nombre de pôles :	3P
Normes et standards :	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-1
Tension :	Circuit principal 690 V
Fréquence assignée (f) :	Circuit de commande 50 / 60 Hz, Circuit principal 50 / 60 Hz
Courant thermique conventionnel à l?air libre (Ith) :	acc. to IEC 60947-4-1, Open Contactors ? = 40 °C 105 A
Courant assignée d?emploi AC-1 (Ie) :	(690 V) 40 °C 70 A, (690 V) 60 °C 60 A, (690 V) 70 °C 50 A
Courant assignée d?emploi AC-3 (Ie) :	(415 V) 60 °C 40 A, (440 V) 60 °C 40 A, (500 V) 60 °C 35 A, (690 V) 60 °C 25 A, (380 / 400 V) 60 °C 40 A, (220 / 230 / 240 V) 60 °C 40 A
Courant assignée d?emploi DC-1 (Ie) :	(110 V) 2 Poles in Series, 40 °C 70 A, (220 V) 3 Poles in Series, 40 °C 70 A
Courant assignée d?emploi DC-3 (Ie) :	(110 V) 2 Poles in Series, 40 °C 70 A, (220 V) 3 Poles in Series, 40 °C 70 A
Courant assignée d?emploi DC-5 (Ie) :	(110 V) 2 Poles in Series, 40 °C 70 A, (220 V) 3 Poles in Series, 40 °C 70 A
Puissance assignée d?emploi AC-3 (Pe) :	(400 V) 18.5 kW, (415 V) 22 kW, (440 V) 22 kW, (500 V) 22 kW, (690 V) 22 kW, (380 / 400 V) 18.5 kW, (220 / 230 / 240 V) 11 kW
Puissance assignée d?emploi AC-3e (Pe) :	(415 V) 22 kW, (440 V) 22 kW, (500 V) 22 kW, (690 V) 22 kW, (380 / 400 V) 18.5 kW, (220 / 230 / 240 V) 11 kW
Courant assigné de courte durée admissible (Icw) :	à 40 °C Température ambiante, en air libre, à partir d'un état froid 10 s 600 A, 1 min 250 A, 1 s 1000 A, 30 s 350 A
Capacité de coupure maximale :	cos phi=0.45 (cos phi=0.35 pour Ie > 100 A) à 440 V 950 A, à 690 V 600 A
Tension assignée d?isolement (Ui) :	acc. to IEC 60947-4-1 690 V
Tension assignée de tenue aux chocs (Uimp) :	6 kV
Fréquence de commutation électrique maximale :	(AC-1) 600 cycles par heure, (AC-2 / AC-4) 150 cycles par heure, (AC-3) 1200 cycles par heure
Fréquence de commutation mécanique maximale :	3600 cycles par heure
Tension assignée de commande (Uc) :	50 Hz 100 ... 250 V, 60 Hz 100 ... 250 V, Fonctionnement en courant continu 100 ... 250 V
Consommation de la bobine :	Valeur moyenne de maintien 50 / 60 Hz 4 V·A, Valeur moyenne de maintien DC 2 W
Perte de puissance :	aux conditions nominales de fonctionnement AC-1 par pôle 3 W, aux conditions nominales de fonctionnement AC-3 par pôle 1 W
Durée de fonctionnement nominale :	Entre la mise hors tension de la bobine et la fermeture du contact NC 19 ... 105 ms, Entre la mise sous tension de la bobine et la fermeture du contact NO 42 ... 100 ms
Montage sur rail DIN :	TH35-15 (35 x 15 mm rail de montage) selon IEC 60715
Montage par vis (non fournies) :	2 x M4 ou 2 x M6 vis placées en diagonale
Capacité de connexion du circuit principal :	Flexible avec manchon 1/2x 4 ... 35 mm²
Capacité de connexion du circuit de commande :	Flexible avec manchon 1/2x 0.75 ... 2.5 mm²
Longueur de dénudage des fils :	Circuit de commande 10 mm, Circuit principal 16 mm
Indice de protection :	Selon IEC 60529, IEC 60947-1, EN 60529 Bornes de bobine IP20, Bornes principales IP10
Tournevis recommandé :	Pozidriv PZ
Couple de serrage :	Circuit de commande 1.2 N·m, Circuit principal 4 N·m
Type de borne :	Bornes à vis
Type de produit :	Contactor à bloc
