ABB

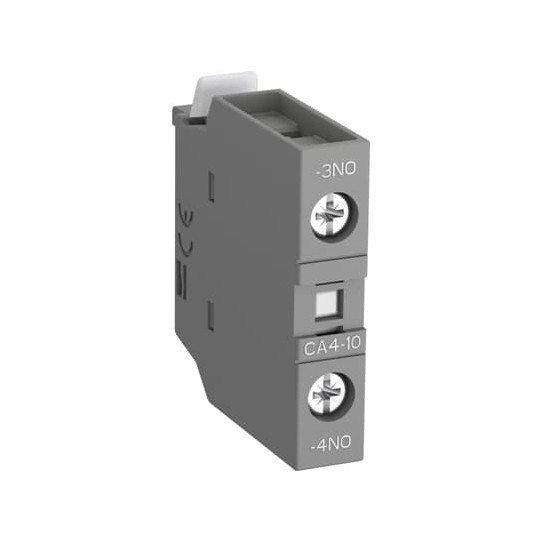

Contact auxiliaire Série AF 1NO, montage frontal - ABB1SBN010110R1010
ABB1SBN010110R1010
3,13 € HT
3,76 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock plus de 25 unités – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Largeur nette du produit : | 9,9 mm |
|---|---|
| Profondeur / Longueur nette du produit : | 39,5 mm |
| Hauteur nette du produit : | 43 mm |
| Poids net du produit : | 0,014 kg |
| Nombre de contacts auxiliaires NO : | 1 |
|---|---|
| Nombre de contacts auxiliaires NC : | 0 |
| Nombre de pôles : | 1P |
| Normes : | IEC/EN 60947-5-1, UL 60335-2-40 LZGH2 A2L, UL 60947-5-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-5-1-14 |
| Tension de service assignée : | Circuit auxiliaire 690 V |
| Fréquence assignée (f) : | Circuit auxiliaire 50 / 60 Hz |
| Courant thermique en air libre (Ith) : | selon IEC 60947-5-1, ? = 40 °C 16 A |
| Courant assigné de fonctionnement AC-15 (Ie) : | (500 V) 2 A / (690 V) 2 A / (24 / 127 V) 6 A / (220 / 240 V) 4 A / (400 / 440 V) 3 A |
| Courant assigné de fonctionnement DC-13 (Ie) : | (24 V) 6 A / 144 W / (48 V) 2.8 A / 134 W / (72 V) 1 A / 72 W / (110 V) 0.55 A / 60 W / (125 V) 0.55 A / 69 W / (220 V) 0.27 A / 60 W / (250 V) 0.27 A / 68 W / (400 V) 0.15 A / 60 W / (500 V) 0.13 A / 65 W / (600 V) 0.1 A / 60 W |
| Courant de courte durée admissible en basse tension (Icw) : | pour 0,1 s 140 A / pour 1 s 100 A |
| Tension d?isolement assignée (Ui) : | selon IEC 60947-5-1 690 V / selon UL/CSA 600 V |
| Tension de tenue aux chocs (Uimp) : | 6 kV |
| Fréquence maximale de man?uvres électriques : | (AC-15) 1200 cycles par heure / (DC-13) 900 cycles par heure |
| Fréquence maximale de man?uvres mécaniques : | 3600 cycles par heure |
| Perte de puissance : | à 6 A par pôle 0,1 W |
| Capacité de connexion circuit auxiliaire : | Souple avec embout 1/2x 0,75 ... 2,5 mm² / Souple avec embout isolé 2x 0,75 ... 1,5 mm² / Souple avec embout isolé 1x 0,75 ... 2,5 mm² / Rigide plein 1/2x 1 ... 2,5 mm² / Rigide câblé 1/2x 1 ... 2,5 mm² |
| Longueur de dénudage : | Circuit auxiliaire 10 mm |
| Degré de protection : | selon IEC 60529, IEC 60947-1, EN 60529 Bornes auxiliaires IP20 |
| Type de borne : | Bornes à vis |
| Compatible avec : | AF09, AF09Z, AF12, AF12Z, AF16, AF16Z, AF26, AF26Z, AF30, AF30Z |
| Nom du produit : | Bloc de contacts auxiliaires |
En bref
Référence ABB1SBN010110R1010
Nom du produit Contact auxiliaire Série AF 1NO, montage frontal - ABB1SBN010110R1010
