SCHNEIDER

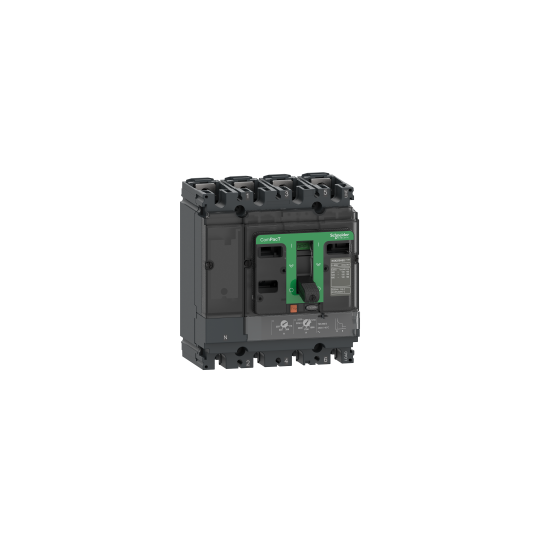

ComPacT NSX250B - disjoncteur - TM-D 200A - 4P4D - 25kA - montage fixe - C25B4TM200
C25B4TM200
722,55 € HT
867,06 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock plus de 100 unités – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme : | ComPacT nouvelle génération |
|---|---|
| Nom du produit : | ComPacT NSX nouvelle génération |
| Gamme de produit : | ComPacT NSX100...250 nouvelle génération |
| Nom de l'appareil : | NSX250B |
| Type de produit ou équipement : | Disjoncteur |
| Application : | Distribution |
| Description des pôles : | 4P |
| Pôles protégés : | 4d |
| Position du pôle neutre : | Gauche |
| [In] courant assigné d'emploi : | 200 A à 40 °C |
| [Ue] tension assignée d'emploi : | 690 V CA 50/60 Hz |
| Type de réseau : | CA |
| Fréquence du réseau : | 50/60 Hz |
| Aptitude au sectionnement : | Oui se conformer à EN/CEI 60947-2 |
| Catégorie d'emploi : | Catégorie A |
| Pouvoir de coupure : | 40 kA Icu à 220/240 V CA 50/60 Hz se conformer à CEI 60947-225 kA Icu à 380/415 V CA 50/60 Hz se conformer à CEI 60947-220 kA Icu à 440 V CA 50/60 Hz se conformer à CEI 60947-215 kA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-2 |
| Code pouvoir de coupure : | B 25 kA 415 V CA |
| Nom du déclencheur : | TM-D |
| Type de déclencheur : | Thermique-magnétique |
| Fonctions de protection du déclencheur : | LI |
| Type de commande : | Par maneton |
| Mode d'installation : | Fixe |
| [Ui] tension assignée d'isolement : | 800 V CA 50/60 Hz |
|---|---|
| [Uimp] tension assignée de tenue aux chocs : | 8 kV |
| [Ics] pouvoir assigné de coupure de service : | 40 kA à 220/240 V CA 50/60 Hz se conformer à CEI 60947-225 kA à 380/415 V CA 50/60 Hz se conformer à CEI 60947-220 kA à 440 V CA 50/60 Hz se conformer à CEI 60947-215 kA à 500 V CA 50/60 Hz se conformer à CEI 60947-2 |
| Endurance mécanique : | 20000 cycle |
| Durée de vie électrique : | 20000 cycle à 440 V In/210000 cycle à 440 V In10000 cycle à 690 V In/25000 cycle à 690 V In |
| Puissance dissipée par pôle : | 15,4 W |
| Support de montage : | Plaque arrière |
| Position de montage : | Horizontal et verticalFlat on the back |
| Raccordement amont : | Façade |
| Raccordement aval : | Façade |
| "Pas" de raccordement : | 35 mm |
| Type de protection : | pour protection surcharge (thermique) pour protection (magnétique) court-circuit |
| Calibre du déclencheur : | 200 A à 40 °C |
| Type de réglage du seuil long retard (Ir) : | Réglable |
| Plage de réglage du seuil long retard : | 0,7 à 1 x In |
| Type de réglage de la temporisation : | Fixe |
| [tr] plage de réglage de temporisation long retard : | 120...400 s à 1,5 x In15 s à 6 x Ir |
| Réglage de protection du neutre : | 1 x Ir (4d) |
| Type de réglage du seuil instantané (Ii) : | Réglable |
| Plage de réglage du seuil instantané : | 5...10 x In |
| Protection différentielle : | Sans |
| Nombre d'emplacements : | 5 slot(s) |
| Largeur : | 140 mm |
| Hauteur : | 161 mm |
| Profondeur : | 86 mm |
| Poids du produit : | 2,8 kg |
| Code de compatibilité : | NSX250 |
En bref
Référence C25B4TM200
Nom du produit ComPacT NSX250B - disjoncteur - TM-D 200A - 4P4D - 25kA - montage fixe - C25B4TM200
Gamme ComPacT nouvelle génération
