SCHNEIDER

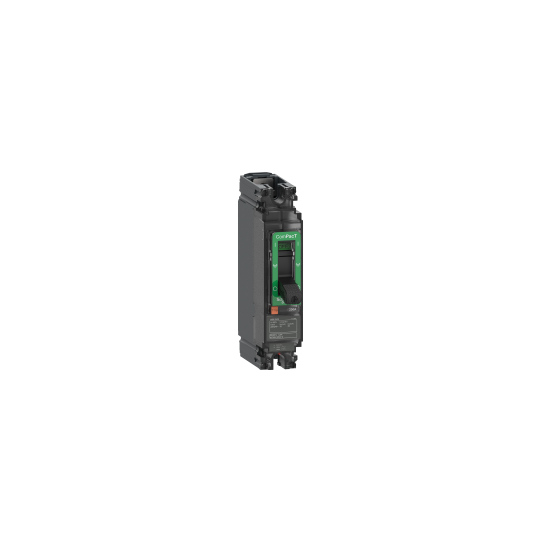

ComPacT NSX100F - disjoncteur - TM-D 40A - 1P1D - 36kA - montage fixe - C10F1TM040
C10F1TM040
126,11 € HT
151,33 € TTC
HT
HT
TTC
TTC
Vous économisez
En cours d’approvisionnement - Délai moyen 4/6 semaines
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme : | ComPacT nouvelle génération |
|---|---|
| Nom du produit : | ComPacT NSX nouvelle génération |
| Gamme de produit : | ComPacT NSX100...250 nouvelle générationComPacT NSX100...250 DC nouvelle génération |
| Nom de l'appareil : | NSX100F |
| Type de produit ou équipement : | Disjoncteur |
| Application : | Distribution |
| Description des pôles : | 1P |
| Pôles protégés : | 1D |
| [In] courant assigné d'emploi : | 40 A à 40 °C |
| [Ue] tension assignée d'emploi : | 277 V CA 50/60 Hz250 V CC 50/60 Hz |
| Type de réseau : | CACC |
| Fréquence du réseau : | 50/60 Hz |
| Aptitude au sectionnement : | Oui se conformer à EN/CEI 60947-2 |
| Catégorie d'emploi : | Catégorie A |
| Pouvoir de coupure : | 18 kA Icu à 220/240 V CA 50/60 Hz se conformer à CEI 60947-236 kA Icu à 250 V CC se conformer à CEI 60947-2 |
| Code pouvoir de coupure : | F 18 kA 240 V CA |
| Nom du déclencheur : | TM-D |
| Type de déclencheur : | Thermique-magnétique |
| Fonctions de protection du déclencheur : | LI |
| Type de commande : | Par maneton |
| Mode d'installation : | Fixe |
| [Ui] tension assignée d'isolement : | 750 V CA 50/60 Hz se conformer à CEI 60947-2 |
|---|---|
| [Uimp] tension assignée de tenue aux chocs : | 8 kV se conformer à CEI 60947-2 |
| [Ics] pouvoir assigné de coupure de service : | 18 kA à 220/240 V CA 50/60 Hz se conformer à CEI 60947-236 kA à 250 V CC se conformer à CEI 60947-2 |
| Endurance mécanique : | 20000 cycle |
| Durée de vie électrique : | 20000 cycle à 277 V In/210000 cycle à 277 V In |
| Puissance dissipée par pôle : | 5,47 W |
| Support de montage : | Plaque arrière |
| Position de montage : | Horizontal et verticalFlat on the back |
| Raccordement amont : | Façade |
| Raccordement aval : | Façade |
| "Pas" de raccordement : | 35 mm |
| Type de protection : | pour protection surcharge (thermique) pour protection (magnétique) court-circuit |
| Calibre du déclencheur : | 40 A à 40 °C |
| Type de réglage du seuil long retard (Ir) : | Fixe |
| Plage de réglage du seuil long retard : | 1 x In |
| Type de réglage de la temporisation : | Fixe |
| Type de réglage du seuil instantané (Ii) : | Fixe |
| Plage de réglage du seuil instantané : | 500 A |
| Protection différentielle : | Sans |
| Largeur : | 35 mm |
| Hauteur : | 161 mm |
| Profondeur : | 86 mm |
| Poids du produit : | 0,7 kg |
| Code de compatibilité : | NSX100 |
En bref
Référence C10F1TM040
Nom du produit ComPacT NSX100F - disjoncteur - TM-D 40A - 1P1D - 36kA - montage fixe - C10F1TM040
Gamme ComPacT nouvelle génération
