SCHNEIDER

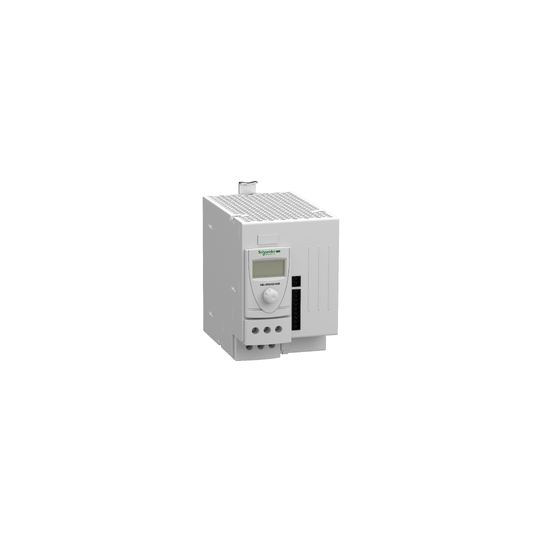

Phaseo - module contrôle batterie - 24..28,8Vcc - 24V - 40A - pour alim. électr. - ABL8BBU24400
ABL8BBU24400
490,38 € HT
588,46 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produit : | Phaseo |
|---|---|
| Type de produit ou équipement : | Module contrôle batterie |
| Tension d'entrée : | 24...28,8 V CC |
| Tension de sortie : | (Ubatterie-0,5) V dans mode batterie CC(Uin-0,25) V dans mode nominal CC |
| Courant maximum des sorties : | 40 A |
| Courant maximum des sorties : | 40 A |
| Limites de la tension d'entrée : | 22...30 V |
|---|---|
| Puissance dissipée maximale en W : | 12 W |
| Seuil d'activation : | Réglable 22...36 V |
| Nombre de voies de sorties : | 1 |
| Courant de maintien : | 35 A40 A25 A30 A |
| Consommation électrique : | 0,6 A en charge0,1 mA à vide |
| Type de protection en sortie : | Contre la surcharge, protection technology: 1,5 x InContre les courts-circuits, protection technology: mode avec batterie de sauvegarde, réinitialisation automatiqueContre les courts-circuits, protection technology: mode d'alimentation électrique |
| Mode de raccordement : | For relais de diagnostic: bornier débrochable à vis, connection capacity: 1 x 0,75 mm²For connexion entrée: bornes de type vis, connection capacity: 2 x 0,5...2 x 10 mm² AWG 20...AWG 8For connexion sortie: bornes de type vis, connection capacity: 2 x 0,5...2 x 10 mm² AWG 20...AWG 8 |
| Mode de fixation : | Par clips sur 35 mm DIN rail symmétrique, position de fonctionnement: horizontalPar clips sur 35 mm DIN rail symmétrique, position de fonctionnement: verticale |
| Marquage : | CE |
| Désignation de l'essai : | Champ électromagnétique induit se conformer à CEI 61000-4-2Émission se conformer à CEI 61000-6-3Champ électromagnétique induit se conformer à CEI 61000-4-6 niveau 3Émissions rayonnées se conformer à CEI 61000-4-3 niveau 3Transitoire rapide se conformer à CEI 61000-4-4 niveau 3Surtension se conformer à CEI 61000-4-5 niveau 2Émissions transmises par conduction/rayonnées se conformer à EN 55022 classe B, 20 % |
| Signalisation locale : | 1 relais F/O for état alarme1 relais F/O for état de la batterie1 relais F/O for état de l'alimentationÉcran LCD for état du module |
| Poids Net : | 0,7 kg |
| Temps de maintien : | 7 mn10 s15 mn2 mn0,5 s4 mn9 mn5 mn1 s5 s6 mn30 s1 mn3 mn0,2 s8 mn10 mn2 s20 mn |
| Solution de maintien : | Utilisation de modules de batterie |
| Code de compatibilité : | ABL8B |
En bref
Référence ABL8BBU24400
Nom du produit Phaseo - module contrôle batterie - 24..28,8Vcc - 24V - 40A - pour alim. électr. - ABL8BBU24400
