A9PA4716 - SCHNEIDER

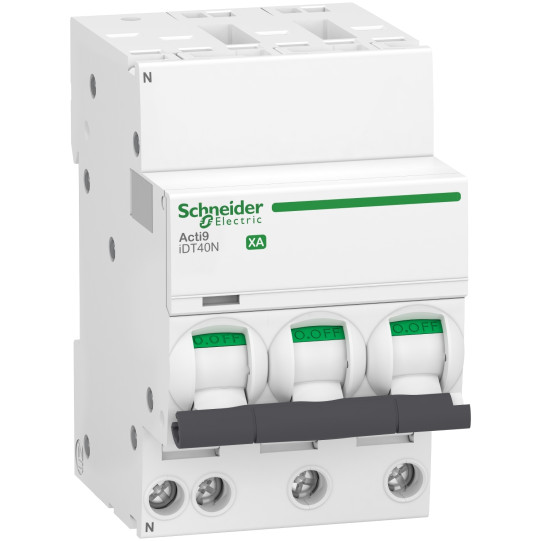

Acti9 iDT40N XA - disjoncteur modulaire - auto/vis 3P+N C 16A 6000A/10kA
70,82 € 59,02 €
En cours d'approvisionnement. Délai moyen 4/8 semaines
Caractéristiques principales
- Gamme : Acti9
- Nom du produit : Acti9 iDT40 XA
- Fonction produit : Disjoncteur miniature
- Nom de l'appareil : IDT40N XA
- Fonction de l?appareil : Distribution
- Description des pôles : 3P + N
- nombre de pôles protégés : 3
- Position du pôle neutre : Gauche
- In courant assigné d'emploi : 16 A
- Type de réseau : CA
- Type de déclencheur : Thermique-magnétique
- courbe de déclenchement : C
- Codification du pouvoir de coupure : N
- Pouvoir de coupure : 6000 A Icn à 400 V CA 50 Hz se conformer à EN/CEI 60898-110 kA Icu à 400 V CA 50 Hz se conformer à EN/CEI 60947-2
- Aptitude au sectionnement : Oui se conformer à EN/CEI 60947-2
Détails
- Fréquence du réseau : 50 Hz
- [Ue] tension assignée d'emploi : 400 V CA 50 Hz
- limite de déclenchement magnétique : 5...10 x In se conformer à EN/CEI 60898-18 x In +/- 20 % se conformer à EN/CEI 60947-2
- [Ics] pouvoir de coupure de service : 6000 A 100 % Icn à 400 V CA 50 Hz se conformer à EN/CEI 60898-17,5 kA 75 % Icu à 400 V CA 50 Hz se conformer à EN/CEI 60947-2
- classe de limitation : 3 se conformer à EN/CEI 60898-1
- [Ui] tension d'isolement : 440 V CA 50 Hz se conformer à EN/CEI 60947-2
- [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/CEI 60947-2
- Coupure pleinement apparente : Oui
- Type de commande : Par maneton
- Signalisation locale : Indication ON/OFFSignalisation de déclenchement
- Mode d'installation : Encliquetable
- Support de montage : Rail DIN
- pas de 9 mm : 6
- Hauteur : 85 mm
- Largeur : 54 mm
- Profondeur : 74 mm
- Poids du produit : 335 g
- Couleur : Blanc
- Endurance mécanique : 20000 cycle
- Endurance électrique : 20000 cycle
- Verrouillages optionnels : Dispositif de cadenassage
- connexion : Automatique
- position de verrouillage : Vis
- type de raccordement : Bornes à vis peigne tête de groupeBornes type tunnel bas1?10 mm² soupleBornes type tunnel bas1?16 mm² rigide
- Longueur de dénudage des fils : 14 mm pour bas connexion
- couple de serrage : 2 N.m bas
- Protection différentielle : Bloc séparé
- Code de compatibilité : IDT40N XA
Informations complémentaires
- Normes : EN/CEI 60898-1EN/CEI 60947-2
- Certifications du produit : CE
- Degré de protection IP : IP20 se conformer à CEI 60529IP40 (boîtier modulaire) se conformer à CEI 60529
- Degré de pollution : 3 se conformer à EN/CEI 60947-2
- Humidité relative : 95 % à 55 °C
- Altitude de fonctionnement : 2000 m
- température de fonctionnement : -25?70 °C
- Température ambiante de stockage : -40?85 °C
- Directive RoHS UE : ConformeSans mercure
Plus d’information
- Code EAN : 3606489568849
- Rappels :
Ce disjoncteur Schneider Electric A9PA4716 est un Disjoncteur miniature de la gamme Acti9 iDT40N XA - disjoncteur modulaire - auto/vis 3P+N C 16A 6000A/10kA - A9PA4716. Il réalise une protection sur 3P + N et possède un type de de déclencheur Thermique-magnétique .
D'une consommation de 16 A et d'un déclenchement selon une courbe C élaborée pour les réalisations suivantes : applications générales.
Nous vous déclarons que ce disjoncteur occupe 3 modules de largeur pour être positionné dans une armoire ou un coffret.
Il se branche avec des fils rigides de 16 mm² ri maximum ou des fils souples de 10 mm² so maximum.
