SCHNEIDER

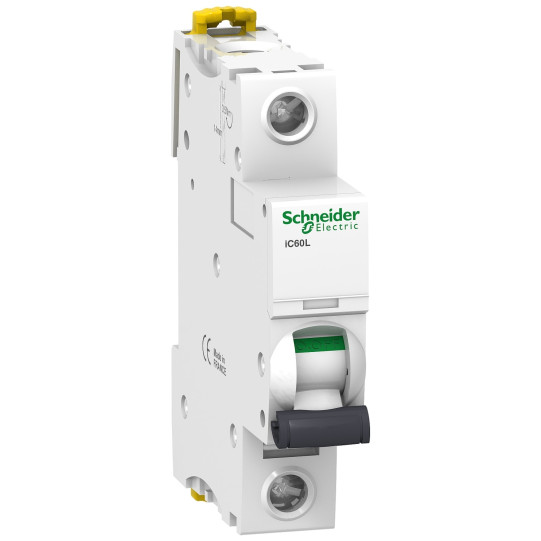

Acti9, iC60L disjoncteur 1P 2A courbe C - A9F94102
A9F94102
50,45 € HT
60,54 € TTC
HT
HT
TTC
TTC
Vous économisez
En cours d’approvisionnement – Délai moyen 4/6 semaines
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 100€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Fonction de l?appareil : | Distribution |
|---|---|
| Gamme : | Acti 9 |
| Gamme de produits : | IC60 |
| Nom du produit : | Acti 9 iC60 |
| Fonction produit : | Disjoncteur miniature |
| Nom de l'appareil : | IC60L |
| Description des pôles : | 1P |
| Nombre de pôles protégés : | 1 |
| In courant assigné d'emploi : | 2 A |
| Type de réseau : | CACC |
| Type de déclencheur : | Thermique-magnétique |
| Courbe de déclenchement : | C |
| Codification du pouvoir de coupure : | L |
| Pouvoir de coupure : | 15000 A Icn à 230 V CA 50/60 Hz se conformer à EN/CEI 60898-1100 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2100 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2100 kA Icu à 100...133 V CA 50/60 Hz se conformer à EN/CEI 60947-220 kA Icu à 60...72 V CC se conformer à EN/CEI 60947-225 kA Icu à 12...60 V CC se conformer à EN/CEI 60947-2 |
| Catégorie d'emploi : | Catégorie A se conformer à EN 60947-2Catégorie A se conformer à CEI 60947-2 |
| Aptitude au sectionnement : | Oui se conformer à EN 60898-1Oui se conformer à EN 60947-2Oui se conformer à IEC 60898-1Oui se conformer à CEI 60947-2 |
| Normes : | EN 60947-2IEC 60898-1EN 60898-1CEI 60947-2 |
| Fréquence du réseau : | 50/60 Hz |
|---|---|
| [Ue] tension assignée d'emploi : | 230 V CA 50/60 Hz12...60 V CA 50/60 Hz220...240 V CA 50/60 Hz100...133 V CA 50/60 Hz72 V CC12...60 V CC |
| Déclenchement magnétique : | 8 x In +/- 20 % |
| [Ics] pouvoir assigné de coupure de service en court-circuit : | 100 kA 100 % se conformer à EN 60947-2 - 12...60 V CA 50/60 Hz100 kA 100 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz100 kA 100 % se conformer à CEI 60947-2 - 12...60 V CA 50/60 Hz100 kA 100 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz100 kA 100 % se conformer à EN 60947-2 - 100...133 V CA 50/60 Hz100 kA 100 % se conformer à CEI 60947-2 - 100...133 V CA 50/60 Hz7500 A 50 % se conformer à EN 60898-1 - 230 V CA 50/60 Hz7500 A 50 % se conformer à IEC 60898-1 - 230 V CA 50/60 Hz20 kA 100 % se conformer à EN 60947-2 - 72 V CC20 kA 100 % se conformer à CEI 60947-2 - 72 V CC25 kA 100 % se conformer à EN 60947-2 - 12...60 V CC25 kA 100 % se conformer à CEI 60947-2 - 12...60 V CC |
| Classe de limitation : | 3 se conformer à EN 60898-13 se conformer à IEC 60898-1 |
| [Ui] tension d'isolement : | 500 V CA 50/60 Hz se conformer à EN 60947-2500 V CA 50/60 Hz se conformer à CEI 60947-2 |
| [Uimp] tension assignée de tenue aux chocs : | 6 kV se conformer à EN 60947-26 kV se conformer à CEI 60947-2 |
| Coupure pleinement apparente : | Oui |
| Type de commande : | Par maneton |
| Signalisation locale : | Signalisation de déclenchement |
| Mode d'installation : | Fixe |
| Support de montage : | Rail DIN |
| Compatibilité des répartiteur, peigne, jeu de barres : | Haut ou bas: oui |
| Pas de 9 mm : | 2 |
| Hauteur : | 85 mm |
| Largeur : | 18 mm |
| Profondeur : | 78,5 mm |
| Poids du produit : | 0,215 kg |
| Couleur : | Blanc |
| Endurance mécanique : | 20000 cycle |
| Endurance électrique : | 10000 cycle |
| Type de raccordement : | Terminal simple (haut ou bas) 1...25 mm² rigideTerminal simple (haut ou bas) 1...16 mm² souple |
| Longueur de dénudage des fils : | 14 mm pour haut ou bas connexion |
| Couple de serrage : | 2 N.m haut ou bas |
| Protection différentielle : | Sans |
| Code de compatibilité : | IC60 |
| Segment de marché : | Petit commerceRésidentiel |
En bref
Référence A9F94102
Nom du produit Acti9, iC60L disjoncteur 1P 2A courbe C - A9F94102
Gamme Acti 9
Fonction de l'appareil Distribution
