SCHNEIDER

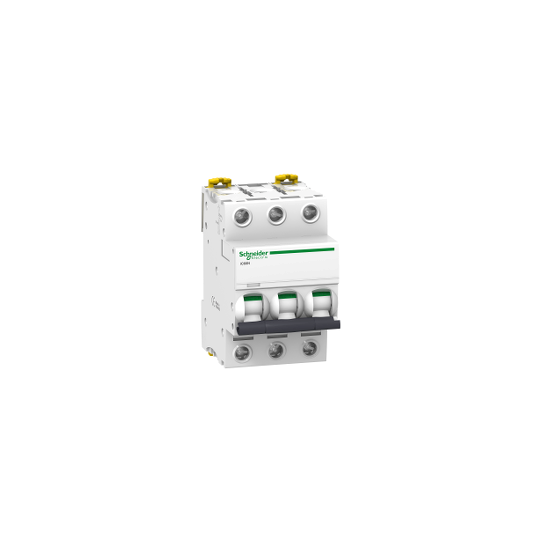

Acti9, iC60N disjoncteur 3P 0,5A courbe C - A9F74370
A9F74370
79,07 € HT
94,88 € TTC
HT
HT
TTC
TTC
Vous économisez
En cours d’approvisionnement - Délai moyen 4/6 semaines
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Fonction de l'appareil : | Distribution |
|---|---|
| Gamme : | Acti 9 |
| Nom du produit : | Acti 9 iC60 |
| Fonction produit : | Disjoncteur miniature |
| Nom de l'appareil : | IC60N |
| Nombre de pôles : | 3P |
| Nombre de pôles protégés : | 3 |
| [Ie] courant assigné d'emploi maximal : | 0,5 A |
| Type de réseau : | CACC |
| Technologie de déclencheur : | Thermique-magnétique |
| Courbe de déclenchement : | C |
| Pouvoir de coupure : | 50 kA Icu se conformer à EN/IEC 60947-2 - 220...240 V CA 50/60 Hz50 kA Icu se conformer à EN/IEC 60947-2 - 380...415 V CA 50/60 Hz50 kA Icu se conformer à EN/IEC 60947-2 - 12...60 V CA 50/60 Hz50 kA Icu se conformer à EN/IEC 60947-2 - 100?133 V CA 50/60 Hz25 kA Icu se conformer à EN/IEC 60947-2 - 440 V CA 50/60 Hz6000 A Icn se conformer à EN/CEI 60898-1 - 400 V CA 50/60 Hz10 kA Icu se conformer à EN/IEC 60947-2 - = 180 V CC |
| Catégorie d'emploi : | A se conformer à EN 60947-2A se conformer à IEC 60947-2 |
| Aptitude au sectionnement : | Oui se conformer à EN 60947-2Oui se conformer à IEC 60947-2Oui se conformer à EN 60898-1Oui se conformer à IEC 60898-1 |
| Normes : | EN 60898-1EN 60947-2IEC 60898-1IEC 60947-2 |
| Labels qualité : | NF |
| Fréquence du réseau : | 50/60 Hz |
|---|---|
| Limite de déclenchement magnétique : | 8 x In +/- 20 % |
| [Ics] pouvoir assigné de coupure de service en court-circuit : | 6000 A 100 % x Icu se conformer à IEC 60898-1 - 400 V CA 50/60 Hz10 kA 100 % x Icu se conformer à IEC 60947-2 - 125?180 V CC10 kA 100 % x Icu se conformer à EN 60947-2 - 125?180 V CC6000 A 100 % x Icu se conformer à EN 60898-1 - 400 V CA 50/60 Hz50 kA 100 % x Icu se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz50 kA 100 % x Icu se conformer à IEC 60947-2 - 220...240 V CA 50/60 Hz50 kA 100 % x Icu se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz25 kA 100 % x Icu se conformer à EN 60947-2 - 440 V CA 50/60 Hz50 kA 100 % x Icu se conformer à IEC 60947-2 - 380...415 V CA 50/60 Hz25 kA 100 % x Icu se conformer à IEC 60947-2 - 440 V CA 50/60 Hz50 kA 100 % x Icu se conformer à IEC 60947-2 - 12?133 V CA 50/60 Hz50 kA 100 % x Icu se conformer à EN 60947-2 - 12?133 V CA 50/60 Hz |
| Classe de limitation : | 3 se conformer à EN 60898-13 se conformer à IEC 60898-1 |
| [Ui] tension assignée d'isolement : | 500 V CA 50/60 Hz se conformer à IEC 60947-2500 V CA 50/60 Hz se conformer à EN 60947-2 |
| [Uimp] tension assignée de tenue aux chocs : | 6 kV se conformer à EN 60947-26 kV se conformer à IEC 60947-2 |
| Coupure pleinement apparente : | Oui |
| Type de commande : | Par maneton |
| Signalisation locale : | Indicateur de déclenchement |
| Mode d'installation : | Fixe |
| Support de montage : | Rail DIN |
| Compatibilité du répartiteur du peigne de jeu de barres : | Oui haut ou bas |
| Pas de 9 mm : | 6 |
| Hauteur : | 85 mm |
| Largeur : | 54 mm |
| Profondeur : | 78,5 mm |
| Poids : | 0,375 kg |
| Couleur : | Blanc |
| Durée de vie mécanique : | 20000 cycle |
| Durée de vie électrique : | 10000 cycle |
| Mode de raccordement : | Terminal simple, haut ou bas rigide fil(s) 1?25 mm² maxTerminal simple, haut ou bas souple fil(s) 1?16 mm² max |
| Longueur de dénudage des fils : | 14 mm haut ou bas |
| Couple de serrage : | 2 N.m haut ou bas |
| Protection fuite à la terre : | Bloc séparé |
En bref
Référence A9F74370
Nom du produit Acti9, iC60N disjoncteur 3P 0,5A courbe C - A9F74370
Gamme Acti 9
Fonction de l'appareil Distribution
