SCHNEIDER

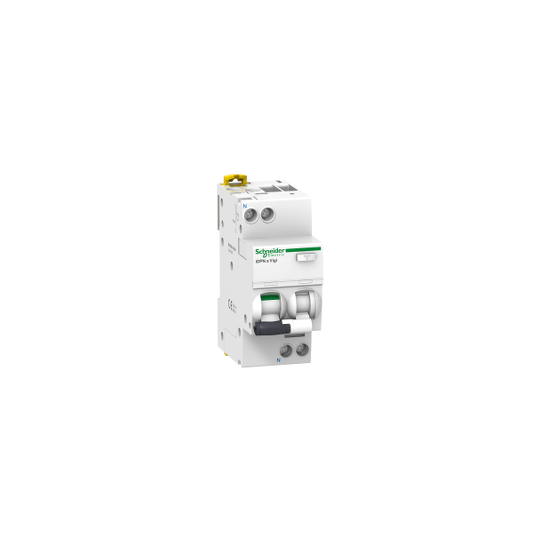

IDPN Vigi disjoncteur diff 1P+N 6A 30 mA courbe C-type AC - A9D34606

Name: IDPN Vigi disjoncteur diff 1P+N 6A 30 mA courbe C-type AC - A9D34606
Brand: Acti 9
SKU: A9D34606
Price: 68.38 EUR
Availability: InStock

A9D34606

56,98 € HT

68,38 € TTC

1 avis

En stock plus de 25 unités – Expédié sous 24/48h

Support technique et interlocuteur unique dédié
Livraison offerte dès 250€ d’achat (France Métropolitaine)
Paiements 100% sécurisés

En bref
Caractéristiques
Détails
Infos
Rappel
Avis
Nous recommandons

Informations techniques

Gamme de produits :	IDPN Vigi
Gamme :	Acti 9
Nom du produit :	Acti 9 iDPN Vigi
Fonction produit :	Disjoncteur différentiel
Nom de l'appareil :	Vigi iDPNa
Fonction de l?appareil :	Distribution
Description des pôles :	1P + N
Nombre de pôles protégés :	1
Position du pôle neutre :	Gauche
In courant assigné d'emploi :	6 A
Type de réseau :	CA
Type de déclencheur :	Thermique-magnétique
Courbe de déclenchement :	C
Sensibilité du différentiel :	30 mA
Temporisation :	Instantané
Type :	Type AC
Pouvoir de coupure :	4500 A Icn à 220...240 V CA 50 Hz se conformer à EN/CEI 61009-2-1
Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Position de l'appareillage dans l'installation :	Départ
Fréquence du réseau :	50 Hz
[Ue] tension assignée d'emploi :	220...240 V CA 50 Hz
Limite de déclenchement magnétique :	5...10 x In
Technologie différentiel :	Indépendant de la tension
[Ics] pouvoir de coupure de service :	4500 A 100 % Icn à 220...240 V CA 50 Hz se conformer à EN/CEI 61009-2-1
Pouvoir assigné de coupure et fermeture :	Idm 4500 A à 220...240 V CA 50 Hz se conformer à EN/CEI 61009-2-1
Classe de limitation :	3 se conformer à EN/CEI 61009-2-1
[Ui] tension d'isolement :	400 V CA 50 Hz
[Uimp] tension assignée de tenue aux chocs :	4 kV
Coupure pleinement apparente :	Oui
Type de commande :	Par maneton
Signalisation locale :	Marche, Arrêt, déclencheur sur défaut
Mode d'installation :	Encliquetable
Support de montage :	Rail DIN
Compatibilité des répartiteur, peigne, jeu de barres :	Haut ou bas: oui
Pas de 9 mm :	4
Hauteur :	85 mm
Largeur :	36 mm
Profondeur :	73 mm
Poids du produit :	125 g
Couleur :	Blanc
Endurance mécanique :	20000 cycle
Endurance électrique :	20000 cycle
Verrouillages optionnels :	Dispositif de cadenassage
Type de raccordement :	Terminal simple haut ou bas1?16 mm² rigideTerminal simple haut ou bas1?10 mm² soupleTerminal simple haut ou bas1?10 mm² flexible avec embout
Longueur de dénudage des fils :	15 mm pour haut ou bas connexion
Couple de serrage :	2 N.m haut ou bas
Protection différentielle :	Intégré
Code de compatibilité :	IDPN

Normes :	EN/CEI 61009-2-1
Certifications du produit :	VDE
Degré de protection IP :	IP20 se conformer à CEI 60529IP40 (boîtier modulaire) se conformer à CEI 60529
Degré de pollution :	3
Catégorie de surtension :	III se conformer à CEI 60364
Compatibilité électromagnétique :	Tenue aux ondes 8/20 µs, 250 A se conformer à EN/CEI 61009-2-1
Tropicalisation :	2 se conformer à IEC 60068-1
Humidité relative :	95 % à 55 °C
Température de fonctionnement :	-5?60 °C
Température ambiante de stockage :	-40?85 °C
Statut environnemental de l'offre :	Produit Green PremiumRégulation REACh

Code EAN :

3606480471568

Rappels :

Ce disjoncteur Schneider Electric A9D34606 est un Disjoncteur différentiel de la gamme Acti 9. Il protège 1P + N et possède un type de de déclencheur Thermique-magnétique .

D'un calibre de 6 A et d'un déclenchement selon une courbe C qui est prévue pour les cas suivants : applications générales.

Nous vous prévenons que ce disjoncteur rempli 2 modules de largeur pour être installé dans une armoire ou un coffret.

Il se branche avec des fils rigides de 16 mm² ri maximum ou des fils souples de 10 mm² so maximum.

En bref

Référence A9D34606

Nom du produit IDPN Vigi disjoncteur diff 1P+N 6A 30 mA courbe C-type AC - A9D34606

Gamme Acti 9

Fonction de l'appareil Distribution
