| Fonction de l'appareil : | ControlDistribution |
|---|
| Gamme : | Acti 9 |
|---|

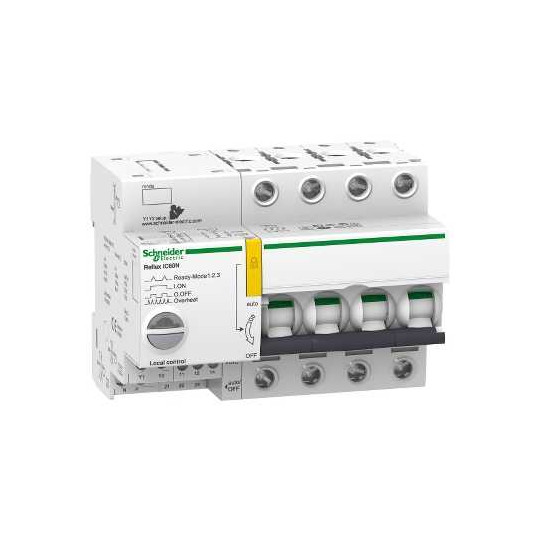

| Nom du produit : | Reflex iC60 |
|---|
| Nom abrégé de l'appareil : | Reflex iC60N |
|---|
| Fonction produit : | Disjoncteur à commande intégrée |
|---|
| Description des pôles : | 4P |
|---|
| Nombre de pôles protégés : | 4 |
|---|
| Type de réseau : | AC |
|---|
| Technologie de déclencheur : | Thermique-magnétique |
|---|
| Courbe de déclenchement : | C |
|---|
| Période : | 18 mois |
|---|
| In courant assigné d'emploi : | 25 A |
|---|
| Fréquence du réseau : | 50/60 Hz |
|---|
| Codification du pouvoir de coupure : | N |
|---|
| Pouvoir de coupure : | Icu 10 kAà 380...415 V AC 50/60 Hz conformément à EN/IEC 60947-2Icu 20 kAà 220...240 V AC 50/60 Hz conformément à EN/IEC 60947-2 |
|---|
| [Ui] tension assignée d'isolement : | 500 V AC |
|---|
| Coupure pleinement apparente : | Oui |
|---|
| Type de commande : | Contrôle à distance par commande permanenteContrôle à distance par impulsionPar manetonBouton ON/OFF |
|---|
| Type de signal de commande : | ImpulsionMaintenu |
|---|
| Signalisation locale : | LED rouge: défautLED clignotante: appareil en surchauffeLED clignotante: appareil prêtLED clignotante: appareil en déclenchementLED verte: appareil ON |
|---|
| Tension circuit de commande : | 48 V c.c.24 V c.c.48 V AC 50/60 Hz24 V AC 50/60 Hz230 V AC 50/60 Hz |
|---|
| [Us] tension d'alimentation : | 230 V AC 50/60 Hz |
|---|
| Mode d'installation : | Fixe |
|---|
| Support de montage : | Rail DIN symétrique 35 mm |
|---|
| Pas de 9 mm : | 13 |
|---|
| Hauteur : | 84 mm |
|---|
| Largeur : | 117 mm |
|---|
| Profondeur : | 77 mm |
|---|
| Couleur : | Blanc |
|---|
| Durée de vie mécanique : | 50000 cycle |
|---|
| Durée de vie électrique : | AC-1 |
|---|
| Prévision de verrouillage : | Cadenassable |
|---|
| Description des verrouillages optionnels : | Cadenas sur position OFF |
|---|
| Protection fuite à la terre : | Bloc séparé |
|---|
| Accessoires associés : | Sans PLC |
|---|
| Statut environnemental : | Produit non Green Premium |
|---|
| RoHS (code date: AnnéeSemaine) : | Compliant - since 1329 - Schneider Electric declaration of conformity Déclaration de conformité Schneider Electric |
|---|
| REACh : | Référence ne contenant pas de SVHC au-dessus du seuil |
|---|
| Profil environnemental du produit : | Disponible |
|---|
| In courant assigné d'emploi : | 25 A |
|---|
| Fréquence du réseau : | 50/60 Hz |
|---|
| Codification du pouvoir de coupure : | N |
|---|
| Pouvoir de coupure : | Icu 10 kAà 380...415 V AC 50/60 Hz conformément à EN/IEC 60947-2Icu 20 kAà 220...240 V AC 50/60 Hz conformément à EN/IEC 60947-2 |
|---|
| [Ui] tension assignée d'isolement : | 500 V AC |
|---|
| Coupure pleinement apparente : | Oui |
|---|
| Type de commande : | Contrôle à distance par commande permanenteContrôle à distance par impulsionPar manetonBouton ON/OFF |
|---|
| Type de signal de commande : | ImpulsionMaintenu |
|---|
| Signalisation locale : | LED rouge: défautLED clignotante: appareil en surchauffeLED clignotante: appareil prêtLED clignotante: appareil en déclenchementLED verte: appareil ON |
|---|
| Tension circuit de commande : | 48 V c.c.24 V c.c.48 V AC 50/60 Hz24 V AC 50/60 Hz230 V AC 50/60 Hz |
|---|
| [Us] tension d'alimentation : | 230 V AC 50/60 Hz |
|---|
| Mode d'installation : | Fixe |
|---|
| Support de montage : | Rail DIN symétrique 35 mm |
|---|
| Pas de 9 mm : | 13 |
|---|
| Hauteur : | 84 mm |
|---|
| Largeur : | 117 mm |
|---|
| Profondeur : | 77 mm |
|---|
| Couleur : | Blanc |
|---|
| Durée de vie mécanique : | 50000 cycle |
|---|
| Durée de vie électrique : | AC-1 |
|---|
| Prévision de verrouillage : | Cadenassable |
|---|
| Description des verrouillages optionnels : | Cadenas sur position OFF |
|---|
| Protection fuite à la terre : | Bloc séparé |
|---|
| Accessoires associés : | Sans PLC |
|---|
| Statut environnemental : | Produit non Green Premium |
|---|
| RoHS (code date: AnnéeSemaine) : | Compliant - since 1329 - Schneider Electric declaration of conformity Déclaration de conformité Schneider Electric |
|---|
| REACh : | Référence ne contenant pas de SVHC au-dessus du seuil |
|---|
| Profil environnemental du produit : | Disponible |
|---|
| Fonction de l'appareil : | ControlDistribution |
|---|
| Gamme : | Acti 9 |
|---|
| Nom du produit : | Reflex iC60 |
|---|
| Nom abrégé de l'appareil : | Reflex iC60N |
|---|
| Fonction produit : | Disjoncteur à commande intégrée |
|---|
| Description des pôles : | 4P |
|---|
| Nombre de pôles protégés : | 4 |
|---|
| Type de réseau : | AC |
|---|
| Technologie de déclencheur : | Thermique-magnétique |
|---|
| Courbe de déclenchement : | C |
|---|
| Période : | 18 mois |
|---|
| Période : | 18 mois |
|---|
| Fonction de l'appareil : | ControlDistribution |
|---|
| Gamme : | Acti 9 |
|---|
| Nom du produit : | Reflex iC60 |
|---|
| Nom abrégé de l'appareil : | Reflex iC60N |
|---|
| Fonction produit : | Disjoncteur à commande intégrée |
|---|
| Description des pôles : | 4P |
|---|
| Nombre de pôles protégés : | 4 |
|---|
| Type de réseau : | AC |
|---|
| Technologie de déclencheur : | Thermique-magnétique |
|---|
| Courbe de déclenchement : | C |
|---|
| Statut environnemental : | Produit non Green Premium |
|---|
| RoHS (code date: AnnéeSemaine) : | Compliant - since 1329 - Schneider Electric declaration of conformity Déclaration de conformité Schneider Electric |
|---|
| REACh : | Référence ne contenant pas de SVHC au-dessus du seuil |
|---|
| Profil environnemental du produit : | Disponible |
|---|
| In courant assigné d'emploi : | 25 A |
|---|
| Fréquence du réseau : | 50/60 Hz |
|---|
| Codification du pouvoir de coupure : | N |
|---|
| Pouvoir de coupure : | Icu 10 kAà 380...415 V AC 50/60 Hz conformément à EN/IEC 60947-2Icu 20 kAà 220...240 V AC 50/60 Hz conformément à EN/IEC 60947-2 |
|---|
| [Ui] tension assignée d'isolement : | 500 V AC |
|---|
| Coupure pleinement apparente : | Oui |
|---|
| Type de commande : | Contrôle à distance par commande permanenteContrôle à distance par impulsionPar manetonBouton ON/OFF |
|---|
| Type de signal de commande : | ImpulsionMaintenu |
|---|
| Signalisation locale : | LED rouge: défautLED clignotante: appareil en surchauffeLED clignotante: appareil prêtLED clignotante: appareil en déclenchementLED verte: appareil ON |
|---|
| Tension circuit de commande : | 48 V c.c.24 V c.c.48 V AC 50/60 Hz24 V AC 50/60 Hz230 V AC 50/60 Hz |
|---|
| [Us] tension d'alimentation : | 230 V AC 50/60 Hz |
|---|
| Mode d'installation : | Fixe |
|---|
| Support de montage : | Rail DIN symétrique 35 mm |
|---|
| Pas de 9 mm : | 13 |
|---|
| Hauteur : | 84 mm |
|---|
| Largeur : | 117 mm |
|---|
| Profondeur : | 77 mm |
|---|
| Couleur : | Blanc |
|---|
| Durée de vie mécanique : | 50000 cycle |
|---|
| Durée de vie électrique : | AC-1 |
|---|
| Prévision de verrouillage : | Cadenassable |
|---|
| Description des verrouillages optionnels : | Cadenas sur position OFF |
|---|
| Protection fuite à la terre : | Bloc séparé |
|---|
| Accessoires associés : | Sans PLC |
|---|
| Statut environnemental : | Produit non Green PremiumRoHS (code date: AnnéeSemaine) |
|---|
| Caractéristiques environnementalesStatut environnemental : | Produit non Green PremiumRoHS (code date: AnnéeSemaine) |
|---|
