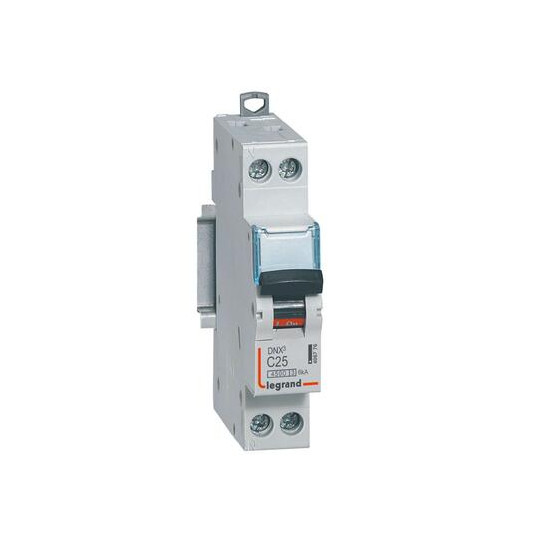

Disjoncteur Phase+Neutre DNX³4500 6kA arrivée et sortie borne à vis - 1P+N 230V~ 25A courbe C - 1 module - 406776 - LEGRAND

Name: Disjoncteur Phase+Neutre DNX³4500 6kA arrivée et sortie borne à vis - 1P+N 230V~ 25A courbe C - 1 module - 406776 - LEGRAND
SKU: LEG406776
Price: 12.34 EUR
Availability: InStock

LEG406776

10,28 € HT

12,34 € TTC

1 avis

En stock plus de 25 unités – Expédié sous 24/48h

Support technique et interlocuteur unique dédié
Livraison offerte dès 250€ d’achat (France Métropolitaine)
Paiements 100% sécurisés

En bref
Détails
Infos
Rappel
Avis
Nous recommandons

Informations techniques

Nom	Disjoncteur DNX³ uni + neutre 230V~
Normes	NF EN 60891-1, EN 60947-2
Tension	230V~ - 50Hz
Utilisation	Installations résidentielles
Pouvoir de coupure	4500A (EN 60898-1), 6kA (EN 60947-2)
Protection des départs	Arrivée haute et sortie basse par bornes à vis
Intensité nominale	25A
Courbe	C (déclenchement magnétique entre 5In et 10In)
Nombre de modules	1
Compatibilité	Peigne HX³ optimisé universel unipolaire (phase ou neutre) ou tétrapolaire
Tests volants	Permet la réalisation de tests volants (présence tension)
Auxiliaires et accessoires	Reçoit les auxiliaires et accessoires DX³
Protection des bornes	IP20, appareil câblé
Types de connexion	Auto/auto : arrivée haute par bornes auto et sortie basse par bornes auto Auto/vis : arrivée haute par bornes auto et sortie basse par bornes à vis Vis/vis : arrivée haute et sortie basse par bornes à vis

Couleur :	Gris
Fréquence :	50-60 Hz
Ean/gencode :	3245064067768
Numéro ral :	7035
Mode de pose :	Rail DIN
Type de borne :	Borne à vis
Sans halogène :	Oui
Type de tension :	AC
Antidéflagration :	Non
Hauteur hors tout :	94.8 mm
Largeur hors tout :	17.8 mm
Montage encastré :	Oui
Tension assignée :	230 V
Type de connexion :	Peigne et câble
Degré de pollution :	2
Fiche technique 1 (URL) :	https://assets.legrand.com/pim/NP-FT-GT/F01290FR-02.pdf
Fiche technique 2 (URL) :	https://assets.legrand.com/pim/DOCUMENT/legrand-guide-la-coordination-entre-les-dispositifs-de-protection.pdf
Fiche technique 3 (URL) :	https://assets.legrand.com/pim/DOCUMENT/legrand-livre-blanc.pdf
Fiche technique 1 (Nom) :	F01290FR-02.pdf
Fiche technique 2 (Nom) :	La coordination entre les dispositifs de protection
Fiche technique 3 (Nom) :	Livre blanc
Tension d'alimentation :	180-250 V
Temperature de stockage :	-40-70 °C
Courant nominal assigné :	25 A
Nombre de pôles (total) :	2
Classe de protection (ip) :	IP20
Profondeur d'encastrement :	44 mm
Résistance aux chocs (ik) :	IK02
Nombre de pôles protégés :	1
Equipé d'un porte étiquette :	Oui
Profondeur/longueur hors tout :	77.7 mm
Classe de limitation d'énergie :	3
Tension d'isolation assignée ui :	250 V
Dispositifs auxiliaires possibles :	Oui
Caractéristique de déclenchement :	C
Sens de l'alimentation électrique :	Par le haut ou le bas
Largeur dans les unités de partition :	1
Température ambiante en fonctionnement :	-25-70 °C
Conducteur neutre branché simultanément :	Oui
Tension assignée de tenue aux chocs (uimp) :	4 kV
Section de conducteur connectable monofilaire :	0.75-16 mm²
Section de conducteur connectable multifilaire :	0.75-10 mm²
Indication de repérage des bornes de raccordement :	Oui
Pouvoir de coupure assigné icn selon en 60898 à 230 v :	4.5 kA
Pouvoir de coupure assigné icu selon iec 60947-2 à 230v :	6 kA
