SCHNEIDER

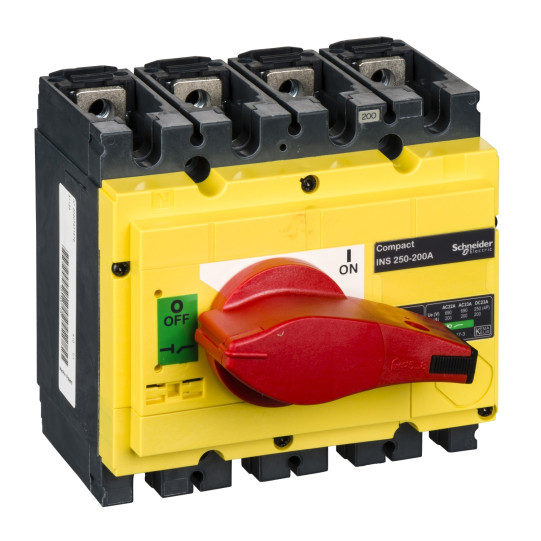

interrupteursectionneur Interpact INS250 4P 200 A
31123
Ce produit n'est plus disponible. Contactez-nous pour une solution de remplacement adaptée à vos besoins.
Informations techniques
| Gamme : | Compact |
|---|---|
| Gamme de produits : | INS250 |
| Fonction produit : | Interrupteur-sectionneur |
| Nom du produit : | Compact INS |
| Nom de l'appareil : | Interpact INS250 |
| Nom d'interrupteur-sectionneur : | Interpact INS250 |
| Description des pôles : | 4P |
| Type de réseau : | CACC |
| Fréquence du réseau : | 50/60 Hz |
| [Ie] courant assigné d'emploi : | AC-22A: 200 A CA 50/60 Hz 220/240 VAC-22A: 200 A CA 50/60 Hz 380/415 VAC-22A: 200 A CA 50/60 Hz 440/480 VAC-22A: 200 A CA 50/60 Hz 480 V NEMAAC-22A: 200 A CA 50/60 Hz 500/525 VAC-22A: 200 A CA 50/60 Hz 660/690 VAC-23A: 200 A CA 50/60 Hz 220/240 VAC-23A: 200 A CA 50/60 Hz 380/415 VAC-23A: 200 A CA 50/60 Hz 440/480 VAC-23A: 200 A CA 50/60 Hz 480 V NEMAAC-23A: 200 A CA 50/60 Hz 500/525 VAC-23A: 200 A CA 50/60 Hz 660/690 VDC-22A: 200 A CC 125 V 2 pôles en sérieDC-22A: 200 A CC 250 V 4 pôles en sérieDC-23A: 200 A CC 125 V 2 pôles en sérieDC-23A: 200 A CC 250 V 4 pôles en série |
| [Ui] tension assignée d'isolement : | 750 V CA 50/60 Hz |
| [Ith] courant thermique conventionnel : | 200 A à 60 °C |
| [Icm] pouvoir assigné de fermeture en court-circuit : | 30 kA sectionneur seulement 690 V CA à 50/60 Hz330 kA avec coupe-circuit de protection en amont 690 V CA à 50/60 Hz |
| [Ue] tension assignée d'emploi : | 250 V CC690 V CA 50/60 Hz |
| Aptitude au sectionnement : | Oui |
| Coupure pleinement apparente : | Oui |
| Coupure visible : | Non |
| Degré de pollution : | 3 |
| Type de commande : | Poignée rotative rouge et jaune |
|---|---|
| Couleur de poignée : | Rouge |
| Mode d'installation : | Fixe |
| Support de montage : | RailPlatine |
| Raccordement amont : | Façade |
| Raccordement aval : | Façade |
| Puissance maximum : | AC-23: 110 kW à 440 V CA 50/60 HzAC-23: 110 kW à 480 V CA 50/60 Hz (NEMA)AC-23: 132 kW à 500/525 V CA 50/60 HzAC-23: 160 kW à 660/690 V CA 50/60 HzAC-23: 55 kW à 220/240 V CA 50/60 HzAC-23: 55 kW à 230 V CA 50/60 Hz (NEMA)AC-23: 90 kW à 380/415 V CA 50/60 Hz |
| Service assigné : | Ininterrompu |
| [Icw] courant assigné de courte durée admissible : | 1,8 kA pendant 30 s se conformer à IEC 60947-32,2 kA pendant 20 s se conformer à IEC 60947-34,9 kA pendant 3 s se conformer à IEC 60947-38,5 kA pendant 1 s se conformer à IEC 60947-3 |
| Endurance mécanique : | 15000 cycle |
| Endurance électrique : | AC-22A: 1500 cycle 440 V CA 50/60 HzAC-22A: 1500 cycle 500 V CA 50/60 HzAC-22A: 1500 cycle 690 V CA 50/60 HzAC-23A: 1500 cycle 440 V CA 50/60 HzAC-23A: 1500 cycle 500 V CA 50/60 HzAC-23A: 1500 cycle 690 V CA 50/60 HzDC-22A: 1500 cycle 250 V CC 4 pôles en sérieDC-23A: 1500 cycle 250 V CC 4 pôles en série |
| "Pas" de raccordement : | 35 mm |
| Hauteur : | 136 mm |
| Largeur : | 140 mm |
| Profondeur : | 96 mm |
| Poids du produit : | 2,2 kg |
| Code de compatibilité : | INS250 |
En bref
Référence 31123
Nom du produit interrupteursectionneur Interpact INS250 4P 200 A
Gamme Compact
