SCHNEIDER

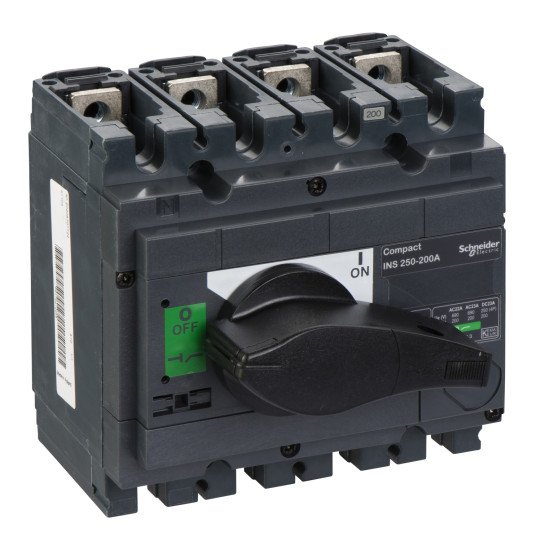

Interrupteursectionneur Interpact INS250 4P 200 A - 31103
31103
Ce produit n'est plus disponible. Contactez-nous pour une solution de remplacement adaptée à vos besoins.
Informations techniques
| Gamme : | Compact |
|---|---|
| Fonction produit : | Interrupteur-sectionneur |
| Nom du produit : | Compact INS |
| Description des pôles : | 4P |
| Type de réseau : | DC CA |
| Fréquence du réseau : | 50/60 Hz |
| [Ie] courant assigné d'emploi : | DC-22A |
| [Ui] tension assignée d'isolement : | 750 V AC 50/60 Hz |
| [Ith] courant thermique conventionnel : | 200 A ( 60 °C ) |
| [Icm] pouvoir assigné de fermeture en court-circuit : | 30 kA 690 V AC 50/60 Hz sectionneur seulement 330 kA 690 V AC 50/60 Hz avec coupe-circuit de protection en amont |
| [Ue] tension assignée d'emploi : | 250 V DC 690 V AC 50/60 Hz |
| Aptitude au sectionnement : | Oui |
| Coupure pleinement apparente : | Oui |
| Coupure visible : | Non |
| Degré de pollution : | 3 |
| Type de commande : | Poignée rotative frontale directe |
|---|---|
| Couleur de poignée : | Noir |
| Mode d'installation : | Fixe |
| Support de montage : | Rail Platine |
| Raccordement haut : | Façade |
| Raccordement bas : | Façade |
| Puissance maximum : | AC-23 |
| Service assigné : | Ininterrompu |
| [Icw] courant assigné de courte durée admissible : | 1.8 kA ( 30 s ) conformément à IEC 60947-3 2.2 kA ( 20 s ) conformément à IEC 60947-3 4.9 kA ( 3 s ) conformément à IEC 60947-3 8.5 kA ( 1 s ) conformément à IEC 60947-3 |
| Durée de vie mécanique : | 15000 cycle |
| Durée de vie électrique : | AC-22A |
| Pas de raccordement : | 35 mm |
| Hauteur : | 136 mm |
| Largeur : | 140 mm |
| Profondeur : | 96 mm |
| Poids : | 2.2 kg |
En bref
Référence 31103
Nom du produit Interrupteursectionneur Interpact INS250 4P 200 A - 31103
Gamme Compact
