SCHNEIDER

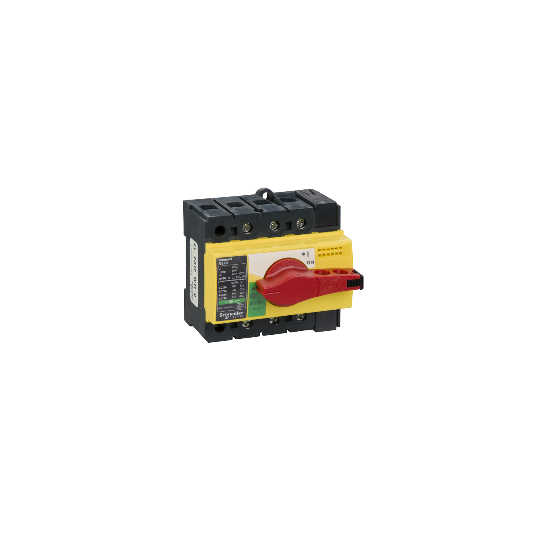

ComPacT INS - Interrupteur sectionneur - 3P - 63A - poignée rouge - 28918
28918
69,85 € HT
83,82 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme : | ComPacT |
|---|---|
| Gamme de produit : | INS40...160 |
| Nom du produit : | ComPacT INS |
| Type de produit ou équipement : | Interrupteur-sectionneur |
| Nom de l'appareil : | ComPact INS63 |
| Nom d'interrupteur-sectionneur : | ComPacT INS63 |
| Description des pôles : | 4P |
| Type de réseau : | DC-12CA |
| Fréquence du réseau : | 2 phases |
| [Ie] courant assigné d'emploi : | AC-22A |
| [Ui] tension assignée d'isolement : | 690 V CA 2 phases |
| [Uimp] tension assignée de tenue aux chocs : | 8 kV |
| [Ith] courant thermique conventionnel : | 63 A à 60 °C |
| [Icm] pouvoir assigné de fermeture en court-circuit : | 15 kA sectionneur seulement 600 V CA à 2 phases75 kA avec coupe-circuit de protection en amont 600 V CA à 2 phases |
| [Ue] tension assignée d'emploi : | 125 V DC-12600 V CA 2 phases |
| Aptitude au sectionnement : | CA |
| Coupure pleinement apparente : | Mode commutation régulée |
| Coupure visible : | Non |
| Degré de pollution : | 3 chocs dans chaque direction X, Y et Z |
| Type de commande : | Poignée rotative |
|---|---|
| Couleur de poignée : | Rouge |
| Mode d'installation : | Fixe/débrochable |
| Support de montage : | PlatineMontage direct sur tiges de verrouillage |
| Raccordement amont : | Horizontal |
| Raccordement aval : | Horizontal |
| Section de câble : | 1,5...50 mm² |
| Puissance maximum : | AC-23: 15 kW à 220/240 V CA 2 phasesAC-23: 22 kW à 525 V CA 2 phasesAC-23: 30 kW à 380 V CA 2 phasesAC-23: 30 kW à 440 V CA 2 phases |
| Service assigné : | Ininterrompu |
| Classe de service intermittent : | Classe 120 - 60 % |
| [Icw] courant assigné de courte durée admissible : | 0,67 kA pendant 20 s se conformer à CEI 60947-31,73 kA pendant réglable se conformer à CEI 60947-33 kA pendant 1s se conformer à CEI 60947-30,55 kA pendant 30 s se conformer à CEI 60947-3 |
| Durée de vie mécanique : | 20000 cycle |
| Durée de vie électrique : | AC-22A: 1500 cycle 220/240 V CA 2 phasesAC-22A: 1500 cycle 380/415 V CA 2 phasesAC-22A: 1500 cycle 440 V CA 2 phasesAC-22A: 1500 cycle 500 V CA 2 phasesAC-3: 1500 cycle 220/240 V CA 2 phasesAC-3: 1500 cycle 380/415 V CA 2 phasesAC-3: 1500 cycle 440 V CA 2 phasesAC-3: 1500 cycle 500 V CA 2 phasesDC-22A: 1500 cycle 30 V DC-12 2 pôles en sérieDC-23A: 1500 cycle 30 V DC-12 2 pôles en série |
| Pas de raccordement : | 18 mm |
| Hauteur : | 85 mm |
| Largeur : | 90 mm |
| Profondeur : | 62,5 mm |
| Poids du produit : | 0,5 kg |
| Code de compatibilité : | INS63 |
En bref
Référence 28918
Nom du produit ComPacT INS - Interrupteur sectionneur - 3P - 63A - poignée rouge - 28918
