SCHNEIDER

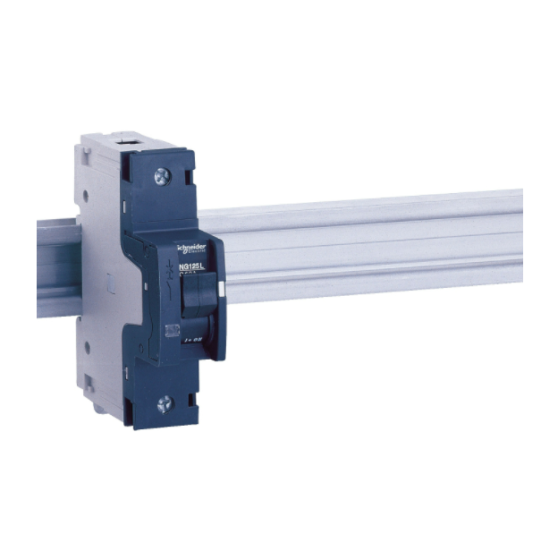

Multi9 NG125L - disjoncteur modulaire - 1P - 10A - courbe C
18777
158,59 € HT
190,31 € TTC
HT
HT
TTC
TTC
Vous économisez
En cours d’approvisionnement - Délai moyen 4/6 semaines
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produits : | NG125 |
|---|---|
| Gamme : | Acti 9 |
| Nom du produit : | Acti 9 NG125 |
| Type de produit ou équipement : | Disjoncteur miniature |
| Nom de l'appareil : | NG125L |
| Application : | Distribution |
| Description des pôles : | 1P |
| Nombre de pôles protégés : | 1 |
| In courant assigné d'emploi : | 10 A à 40 °C |
| Type de réseau : | CCCA |
| Type de déclencheur : | Thermique-magnétique |
| Courbe de déclenchement : | C |
| Codification du pouvoir de coupure : | L |
| Pouvoir de coupure : | 50 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2100 kA Icu à 110...130 V CA 50/60 Hz se conformer à EN/CEI 60947-250 kA Icu à 12 V CC se conformer à EN/CEI 60947-250 kA Icu à 125 V CC se conformer à EN/CEI 60947-236 kA Icu à 12,5 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2 |
| Catégorie d'emploi : | Catégorie A se conformer à CEI 60947-2 |
| Aptitude au sectionnement : | Oui se conformer à CEI 60947-2 |
| Fréquence du réseau : | 50/60 Hz |
|---|---|
| [Ue] tension assignée d'emploi : | 380...415 V CA 50/60 Hz125 V CC12 V CC220...240 V CA 50/60 Hz110...130 V CA 50/60 Hz |
| Déclenchement magnétique : | 8 x In +/- 20 % |
| [Ics] pouvoir assigné de coupure de service en court-circuit : | 37,5 kA 75 % se conformer à EN/CEI 60947-2 - 220...240 V CA 50/60 Hz75 kA 75 % se conformer à EN/CEI 60947-2 - 110...130 V CA 50/60 Hz9,37 kA 75 % se conformer à EN/CEI 60947-2 - 380...415 V CA 50/60 Hz50 kA 100 % se conformer à EN/CEI 60947-2 - 60 V CC50 kA 100 % se conformer à EN/CEI 60947-2 - 125 V CC |
| [Ui] tension d'isolement : | 690 V CA 50/60 Hz se conformer à EN/CEI 60947-2 |
| [Uimp] tension assignée de tenue aux chocs : | 8 kV se conformer à EN/CEI 60947-2 |
| Coupure pleinement apparente : | Oui |
| Type de commande : | Par manetonTest de déclenchement manuel |
| Indication de tension : | Signalisation de déclenchementIndication ON/OFF |
| Mode d'installation : | Encliquetable |
| Support de montage : | Rail DIN symétrique 35 mm |
| Compatibilité des répartiteur, peigne, jeu de barres : | Oui |
| Pas de 9 mm : | 3 |
| Hauteur : | 103 mm |
| Largeur : | 27 mm |
| Profondeur : | 81 mm |
| Poids du produit : | 0,24 kg |
| Endurance mécanique : | 20000 cycle |
| Endurance électrique : | 10000 cycle |
| Prévision de verrouillage : | Cadenassable |
| Verrouillages optionnels : | Verrouillage intégré |
| Type de raccordement : | Bornes type tunnel1,5?50 mm² rigideBornes type tunnel1?35 mm² souple |
| Longueur de dénudage des fils : | 20 mm |
| Couple de serrage : | 3,5 N.m |
| Protection différentielle : | Sans |
| Code de compatibilité : | NG125 |
| Segment de marché : | Petits bâtimentsPetit commerce |
En bref
Référence 18777
Nom du produit Multi9 NG125L - disjoncteur modulaire - 1P - 10A - courbe C
