SCHNEIDER

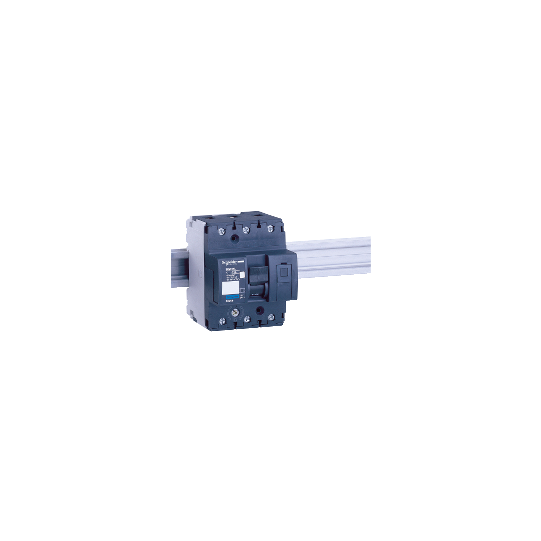

Disjoncteur NG125L 3P B80 - 18767

Name: Disjoncteur NG125L 3P B80 - 18767
Brand: Acti 9
SKU: 18767
Price: 302.5 EUR
Availability: InStock

18767

252,08 € HT

302,50 € TTC

En cours d’approvisionnement - Délai moyen 4/6 semaines

Support technique et interlocuteur unique dédié
Livraison offerte dès 250€ d’achat (France Métropolitaine)
Paiements 100% sécurisés

En bref
Caractéristiques
Détails
Infos
Rappel
Nous recommandons

Informations techniques

Gamme de produits :	NG125
Gamme :	Acti 9
Nom du produit :	Acti 9 NG125
Type de produit ou équipement :	Disjoncteur miniature
Nom de l'appareil :	NG125L
Application :	Distribution
Description des pôles :	3P
Nombre de pôles protégés :	3
In courant assigné d'emploi :	80 A à 40 °C
Type de réseau :	CACC
Type de déclencheur :	Thermique-magnétique
Courbe de déclenchement :	B
Codification du pouvoir de coupure :	L
Pouvoir de coupure :	100 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-240 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-250 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-215 kA Icu à 500 V CA 50/60 Hz se conformer à EN/CEI 60947-236 kA Icu à
Catégorie d'emploi :	Catégorie A se conformer à CEI 60947-2
Aptitude au sectionnement :	Oui se conformer à CEI 60947-2

Fréquence du réseau :	50/60 Hz
[Ue] tension assignée d'emploi :	380...415 V CA 50/60 Hz500 V CA 50/60 Hz220...240 V CA 50/60 Hz440 V 50/60 Hz CA
Déclenchement magnétique :	4 x In
[Ics] pouvoir assigné de coupure de service en court-circuit :	75 kA 75 % se conformer à EN/CEI 60947-2 - 220...240 V CA 50/60 Hz37,5 kA 75 % se conformer à EN/CEI 60947-2 - 380...415 V CA 50/60 Hz30 kA 75 % se conformer à EN/CEI 60947-2 - 440 V CA 50/60 Hz11,25 kA 75 % se conformer à EN/CEI 60947-2 - 500 V CA 50/60 Hz50 kA 100 % se conformer à EN/CEI 60947-2 - 375 V CC
[Ui] tension d'isolement :	690 V CA 50/60 Hz se conformer à EN/CEI 60947-2
[Uimp] tension assignée de tenue aux chocs :	8 kV se conformer à EN/CEI 60947-2
Coupure pleinement apparente :	Oui
Type de commande :	Par manetonTest de déclenchement manuel
Indication de tension :	Indication ON/OFFSignalisation de déclenchement
Mode d'installation :	Encliquetable
Support de montage :	Rail DIN symétrique 35 mm
Compatibilité des répartiteur, peigne, jeu de barres :	Non
Pas de 9 mm :	9
Hauteur :	103 mm
Largeur :	81 mm
Profondeur :	81 mm
Poids du produit :	0,72 kg
Endurance mécanique :	20000 cycle
Endurance électrique :	5000 cycle
Prévision de verrouillage :	Cadenassable
Verrouillages optionnels :	Verrouillage intégré
Type de raccordement :	Bornes type tunnel16?70 mm² rigideBornes type tunnel10?50 mm² souple
Longueur de dénudage des fils :	20 mm
Couple de serrage :	6 N.m
Protection différentielle :	Bloc séparé
Code de compatibilité :	NG125
Segment de marché :	Petit commercePetits bâtiments

Normes :	EN/CEI 60947-2
Degré de protection IP :	IP20 se conformer à CEI 60529
Tenue aux chocs IK :	IK05 se conformer à EN/CEI 62262
Degré de pollution :	3 se conformer à CEI 60947-2
Catégorie de surtension :	IV
Tropicalisation :	IEC 60068-1 2
Humidité relative :	95 % 55 °C
Altitude de fonctionnement :	2000 m
Température ambiante de fonctionnement :	-30?70 °C
Température ambiante de stockage :	-40?70 °C
Statut environnemental de l'offre :	Produit Green PremiumRégulation REACh

Code EAN :

3303430187677

Rappels :

Ce disjoncteur Schneider 18767 est un de la gamme Acti 9. Ce dernier protège 3P et possède un type de de déclencheur Thermique-magnétique .

D'un calibre de 80 A à 40 °C et d'un déclenchement selon une courbe B conçue pour les projets ci-après : câbles grande longueur, récepteurs sensibles.

Le pouvoir de coupure est de 100 kA sous 220...240 V et de 50 kA sous 380...415 V.

Nous vous confirmons que ce disjoncteur nécessite 4.5 modules de largeur pour être incrusté dans une armoire ou un coffret.

Il se raccorde avec des fils rigides de 70 mm² ri maximum ou des fils souples de 50 mm² so maximum.

Délai d'approvisionnement :

4/6 semaines

En bref

Référence 18767

Nom du produit Disjoncteur NG125L 3P B80 - 18767

Gamme Acti 9
