SCHNEIDER

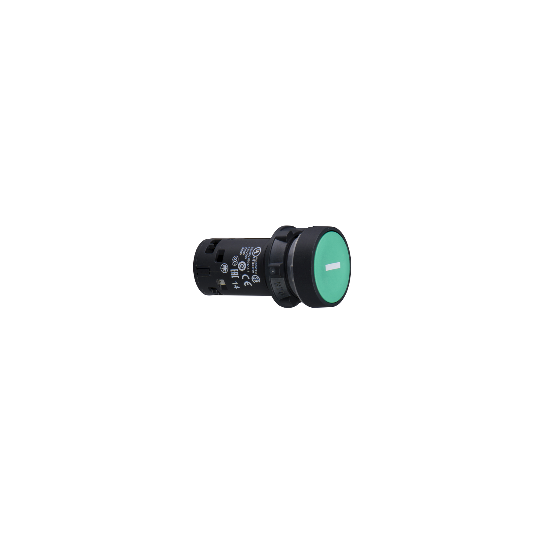

Harmony XB7 - Drukknop - Terugvering - Ø22mm - 1NO - Markering "I" - Groen - XB7NA3131
XB7NA3131
€ 11,14 Excl. BTW
€ 13,37 Incl. BTW
Excl. BTW
Excl. BTW
Incl. BTW
Incl. BTW
You save
Op voorraad – Binnen 24/48 uur verzonden
- Technische ondersteuning en persoonlijk aanspreekpunt
- Betalingen 100% veilig
Technische informatie
| Range of product: | Harmony XB7 |
|---|---|
| Product or component type: | Drukknop |
| Device short name: | XB7 |
| Bevestigingsdiameter: | 22 mm |
| Verkoop per ondeelbare hoeveelheid: | 10 |
| IP beschermingsgraad: | IP20 In overeenstemming met IEC 60529 (achteroppervlak)IP65 In overeenstemming met IEC 60529 (voorkant) |
| Vorm van kop signaleringseenheid: | Rond |
| Type operator: | terugverend |
| Operator profiel: | Groen verzonken, I (wit) |
| Type en samenstelling contacten: | 1 NO |
| Aansluitingen - aansluitklemmen: | Schroefklem aansluitingen, Schroefklem aansluitingen, 1 x 0,34...2 x 2,5 mm² zonder kabeluiteinde In overeenstemming met IEC 60947-1 |
| Product presentatie: | Monolithisch product |
| CAD totale breedte: | 29 mm |
|---|---|
| CAD totale hoogte: | 29 mm |
| CAD totale diepte: | 51,5 mm |
| Beschrijving klemmen ISO n°1: | (13-14)NO |
| Net weight: | 0,021 kg |
| Montage apparaat: | Bevestigingsgat - diameter: 22,5 mm 22,3 +0,4/0 In overeenstemming met IEC 60947-1 |
| Bevestigingspunt: | >= 30 x 40 mm (steunpaneel) metaal - dikte: 1...6 mm>= 30 x 40 mm (steunpaneel) kunststof - dikte: 2...6 mm |
| Bevestigingsmethode: | Bevestigingsmoer onder kop: 2...2,4 N.m |
| Werking contacten: | Slow-break |
| Positieve opening: | Met (alleen NO) |
| Mechanical durability: | 1000000 cycles |
| Aanspanmoment: | 0,8...1,2 N.m In overeenstemming met IEC 60947-1 |
| Vorm schroefkop: | Kruis compatibel met JIS Nr. 1 schroevendraaierKruis compatibel met kruis nr. 1 schroevendraaierKruis compatibel met pozidriv Nr. 1 schroevendraaierGegroefd compatibel met vlak Ø 4 mm schroevendraaierGegroefd compatibel met vlak Ø 5,5 mm schroevendraaier |
| Kortsluitbeveiliging: | 4 A smeltpatroon type gG In overeenstemming met IEC 60947-5-1 |
| Ui nom isolatiespanning: | 250 V (vervuilingsgraad) 3) In overeenstemming met IEC 60947-1 |
| Uimp nom. schokgolfspanning: | 4 kV In overeenstemming met IEC 60947-1 |
| Ie nom. bedrijfstroom: | 0,1 A om 250 V, DC-13, R300 In overeenstemming met IEC 60947-5-10,22 A om 125 V, DC-13, R300 In overeenstemming met IEC 60947-5-10,3 A om 240 V, AC-14, D300 In overeenstemming met IEC 60947-5-10,6 A om 120 V, AC-14, D300 In overeenstemming met IEC 60947-5-1 |
| Elektrische levensduur: | 1000000 cycles, DC-13, 0,3 A om 24 V, gebruiksnelheid 1000000 cycles, AC-15, 0,03 A om 230 V, gebruiksnelheid 1000000 cycles, AC-15, 0,09 A om 240 V, gebruiksnelheid |
| Elektrische betrouwbaarheid: | compatibility code |
In het kort
Referentie XB7NA3131
Naam product Harmony XB7 - Drukknop - Terugvering - Ø22mm - 1NO - Markering "I" - Groen - XB7NA3131
