SCHNEIDER

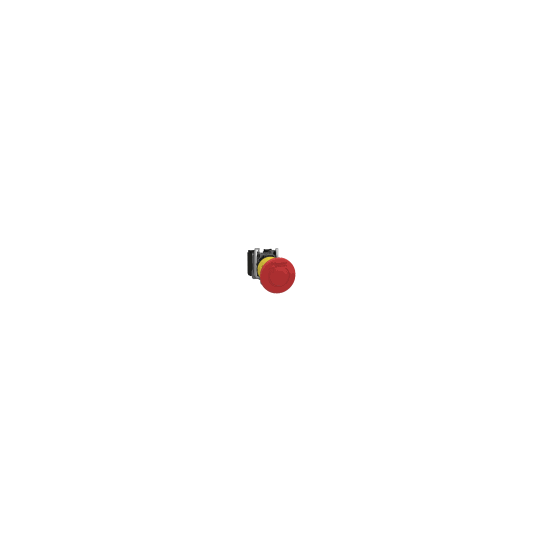

Harmony XB5, Noodstop Ø40mm, Draaiontgrendeling, Ø22mm, Rood - XB5AS8442
XB5AS8442
Dit product is niet meer beschikbaar. Neem contact met ons op voor een geschikte vervangende oplossing die aan uw behoeften voldoet.
Technische informatie
| Range of product: | Harmony XB5 |
|---|---|
| Product or component type: | Nooduitschakeling drukknopNoodstopknop |
| Device short name: | XB5 |
| Kraag materiaal: | Donkergrijs kunststof |
| Materiaal bevestigingskraag: | Kunststof |
| Koptype: | Standaard |
| Bevestigingsdiameter: | 22 mm |
| Verkoop per ondeelbare hoeveelheid: | 1 |
| Vorm van kop signaleringseenheid: | Rond |
| Type operator: | activeringsactie en mechanische vergrendeling |
| Reset: | Draaien om te ontgrendelen |
| Operator profiel: | Rood paddestoel Ø 40, niet gemarkeerd |
| Type en samenstelling contact: | 1 NC |
| Werking contacten: | Slow-break |
| Aansluitingen - aansluitklemmen: | Schroefklem aansluitingen, Schroefklem aansluitingen, >= 1 x 0,22 mm² zonder kabeluiteinde In overeenstemming met IEC 60947-1 |
| Product presentatie: | Compleet product |
| Hoogte: | 43 mm |
|---|---|
| Width: | 40 mm |
| Diepte: | 82 mm |
| Beschrijving klemmen ISO n°1: | (11-12)NC |
| Weerstand hoge druk drukring: | 7000000 Pa om 55 °C, afstand: 0.1 m |
| Contact gebruik: | Standaardcontacten |
| Positieve opening: | Met In overeenstemming met IEC 60947-5-1 appendix K |
| Bedrijfstraject: | 1,5 mm (normaal gesloten elektrische status wijzigen)4,3 mm (totale reis) |
| Mechanical durability: | 300000 cycles |
| Aanspanmoment: | 0,8...1,2 N.m In overeenstemming met IEC 60947-1 |
| Vorm schroefkop: | Kruis compatibel met kruis nr. 1 schroevendraaierKruis compatibel met pozidriv Nr. 1 schroevendraaierGegroefd compatibel met vlak Ø 4 mm schroevendraaierGegroefd compatibel met vlak Ø 5,5 mm schroevendraaier |
| Contact materiaal: | Zilverlegering (Ag/Ni) |
| Kortsluitbeveiliging: | 10 A smeltpatroon type gG In overeenstemming met IEC 60947-5-1 |
| Ith conventionele thermische stroom in vrije lucht: | 10 A In overeenstemming met IEC 60947-5-1 |
| Ui nom isolatiespanning: | 600 V (vervuilingsgraad) 3) In overeenstemming met IEC 60947-1 |
| Uimp nom. schokgolfspanning: | 6 kV In overeenstemming met IEC 60947-1 |
| Ie nom. bedrijfstroom: | 3 A om 240 V, AC-15, A600 In overeenstemming met IEC 60947-5-16 A om 120 V, AC-15, A600 In overeenstemming met IEC 60947-5-10,1 A om 600 V, DC-13, Q600 In overeenstemming met IEC 60947-5-10,27 A om 250 V, DC-13, Q600 In overeenstemming met IEC 60947-5-10,55 A om 125 V, DC-13, Q600 In overeenstemming met IEC 60947-5-11,2 A om 600 V, AC-15, A600 In overeenstemming met IEC 60947-5-1 |
| Elektrische levensduur: | 1000000 cycles, AC-15, 2 A om 230 V, gebruiksnelheid 1000000 cycles, AC-15, 3 A om 120 V, gebruiksnelheid 1000000 cycles, AC-15, 4 A om 24 V, gebruiksnelheid 1000000 cycles, DC-13, 0,2 A om 110 V, gebruiksnelheid 1000000 cycles, DC-13, 0,5 A om 24 V, gebruiksnelheid |
| Elektrische betrouwbaarheid: | ? ? |
| Kap/operator of lenskleur: | Rood |
| Compatibility code: | XB5 |
| Aanpasbaar: | |
| Personaliseerbaar: | Nee |
In het kort
Referentie XB5AS8442
Naam product Harmony XB5, Noodstop Ø40mm, Draaiontgrendeling, Ø22mm, Rood - XB5AS8442
