SCHNEIDER

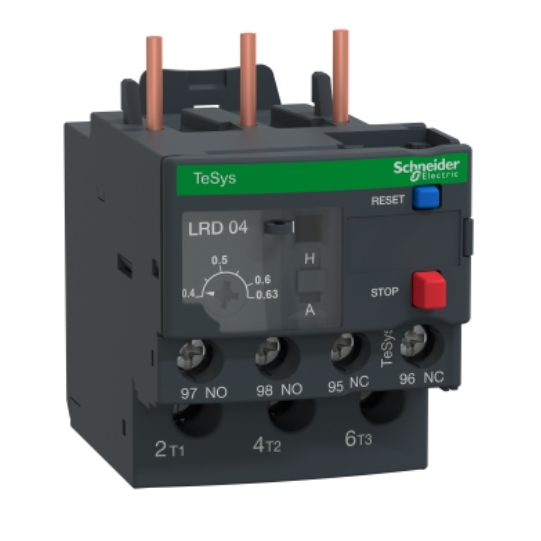

TeSys LRD - relais de protection thermique - 0,4..0,63A - classe 10A
LR3D04
€ 84,86 Excl. BTW
€ 101,83 Incl. BTW
Excl. BTW
Excl. BTW
Incl. BTW
Incl. BTW
You save
In bestelling. - Gemiddelde levertijd 4/6 weeken
- Technische ondersteuning en persoonlijk aanspreekpunt
- Betalingen 100% veilig
Technische informatie
| Gamme: | TeSys |
|---|---|
| Nom du produit: | TeSys LRD |
| Fonction produit: | Non différentiel à bilames |
| Nom de l'appareil: | LR3D |
| Utilisation du relais: | Protection moteur |
| Accessoires associés: | LC1D32LC1D09LC1D18LC1D25LC1D12LC1D38 |
| Type de réseau: | CACC |
| Zone de réglage de protection thermique: | 0,4?0,63 A |
| [Ui] tension assignée d'isolement: | Circuit de puissance: 600 V se conformer à CSACircuit de puissance: 600 V se conformer à ULCircuit de puissance: 690 V se conformer à IEC 60947-4-1 |
| Fréquence du réseau: | 0 à 400 Hz |
|---|---|
| Support de montage: | Platine, avec accessoires spécifiquesRail, avec accessoires spécifiquesSous le contacteur |
| Seuil de déclenchement: | 1,14 +/- 0,06 Ir se conformer à IEC 60947-4-1 |
| [Ith] courant thermique conventionnel: | 5 A pour circuit de signalisation |
| Courant admissible: | 3 A à 120 V AC-15 pour circuit de signalisation0,22 A à 125 V DC-13 pour circuit de signalisation |
| [Ue] tension assignée d'emploi: | 690 V CA 0 à 400 Hz |
| [Uimp] tension assignée de tenue aux chocs: | 6 kV |
| Sensibilité à une perte de phase: | Courant de déclenchement 130 % d'Ir sur deux phases, le dernier au niveau 0 |
| Type de commande: | Rouge bouton-poussoir: STOPBleu bouton-poussoir: raz |
| Compensation en température: | -20?60 °C |
| Mode de raccordement: | Télécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm² souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm² souple avec extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm² rigide sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1,5?10 mm² souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1?4 mm² souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1?6 mm² rigide sans extrémité de câble |
| Couple de serrage: | Télécommande: 1,7 N.m - sur borniers à vis-étrierCircuit de puissance: 1,7 N.m - sur borniers à vis-étrier |
| Largeur: | 45 mm |
| Profondeur: | 70 mm |
| Poids du produit: | 0,124 kg |
| Code de compatibilité: | LR3D |
In het kort
Referentie LR3D04
Naam product TeSys LRD - relais de protection thermique - 0,4..0,63A - classe 10A
Bereik TeSys
