SCHNEIDER

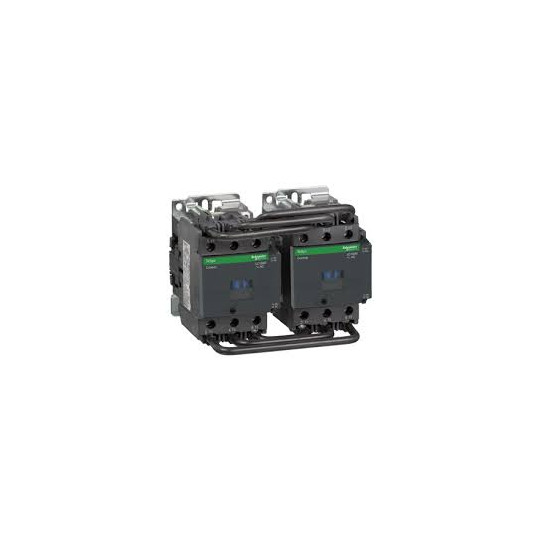

TeSys LC2D - omkeerkontactor - 3P - AC-3 440V - 80A - 48V AC spoel - LC2D80E7
LC2D80E7
€ 623,35 Excl. BTW
€ 748,02 Incl. BTW
Excl. BTW
Excl. BTW
Incl. BTW
Incl. BTW
You save
Op voorraad – Binnen 24/48 uur verzonden
- Technische ondersteuning en persoonlijk aanspreekpunt
- Betalingen 100% veilig
Technische informatie
| Spoeltechnologie: | Zonder ingebouwd onderdrukkingsmodule |
|---|---|
| Bedrijfsspanningsbereik van de besturingskring: | 0,3...0,6 Uc (-40?70 °C) |
| Inschakelvermogen in VA: | 245 VA 60 Hz cos phi 0,75 (bij 20 °C), 245 VA 50 Hz cos phi 0,75 (bij 20 °C) |
| Gemiddeld vermogen bij handhaving in VA: | 26 VA 60 Hz cos phi 0,3 (bij 20 °C), 26 VA 50 Hz cos phi 0,3 (bij 20 °C) |
| Warmteafvoer: | 6?10 W bij 50/60 Hz |
| Type hulpcontacten: | mechanisch gekoppeld type 1 NO + 1 NC conform IEC 60947-5-1, spiegelcontact type 1 NC conform IEC 60947-4-1 |
| Signaalcircuitfrequentie: | 25...400 Hz |
| Minimale schakelstroom: | 5 mA voor signaalcircuit |
| Minimale schakeling spanning: | 17 V voor signaalcircuit |
| Overlap tijd: | 1,5 ms bij uitschakeling tussen NC- en NO-contact, 1,5 ms bij inschakeling tussen NC- en NO-contact |
| Isolatieweerstand: | > 10 MOhm voor signaalcircuit |
| Serie: | TeSys |
|---|---|
| Productnaam: | TeSys Deca |
| Type product of uitrusting: | Omkeercontact |
| Apparaatnaam: | LC2D |
| Toepassing van de contactor: | Weerstandslast, Motorbesturing |
| Gebruikscategorie: | AC-1, AC-3, AC-3e, AC-4 |
| Productpresentatie: | Vooraf gemonteerd met omkeerbalkenset |
| Polenbeschrijving: | 3P |
| Contactcompositie van stroompolen: | 3 NO |
| [Ue] Nominale bedrijfsspanning: | Vermogenscircuit |
| [Ie] Nominale bedrijfsstroom: | 125 A ( |
| Motorvermogen kW: | 22 kW bij 220...230 V AC 50 Hz, 37 kW bij 380...400 V AC 50 Hz, 45 kW bij 415...440 V AC 50 Hz, 55 kW bij 500 V AC 50 Hz, 45 kW bij 660...690 V AC 50 Hz |
| Motorvermogen HP (UL / CSA): | 20 hp bij 200/208 V AC 60 Hz (3 fasen), 7,5 hp bij 115 V AC 60 Hz (enkel fase), 15 hp bij 230/240 V AC 60 Hz (enkel fase), 25 hp bij 230/240 V AC 60 Hz (3 fasen), 60 hp bij 460/480 V AC 60 Hz (3 fasen), 60 hp bij 575/600 V AC 60 Hz (3 fasen) |
| Type besturingscircuit: | AC 50/60 Hz |
| [Uc] Bedrijfsspanning besturingscircuit: | 48 V AC 50/60 Hz |
| Auxiliaircontact samenstelling: | 1 NO + 1 NC |
| [Uimp] Nominale spanningsstoot: | 8 kV conform IEC 60947 |
| Overspanningscategorie: | III |
| [Ith] Nominale thermische stroom: | 10 A (60 °C) voor signaalcircuit, 125 A (60 °C) voor vermogenscircuit |
| Nominale inschakelstroom Irms: | 140 A AC signaalcircuit IEC 60947-5-1, 250 A DC signaalcircuit IEC 60947-5-1, 1100 A bij 440 V vermogenscircuit IEC 60947 |
| Nominale schakeldruk: | 1100 A bij 440 V vermogenscircuit IEC 60947 |
| [Icw] Toegestane kortstondige stroom: | 135 A 40 °C - 10 min, 320 A 40 °C - 1 min, 640 A 40 °C - 10 s, 990 A 40 °C - 1 s (vermogenscircuit), 100 A - 1 s, 120 A - 500 ms, 140 A - 100 ms (signaalcircuit) |
| Bijbehorende zekering: | 10 A gG (signaalcircuit), 200 A gG type 1, 160 A gG type 2 (vermogenscircuit) |
| Gemiddelde impedantie: | 0,8 mOhm - Ith 125 A 50 Hz (vermogenscircuit) |
| [Ui] Nominale isolatiespanning: | Vermogenscircuit 600 V CSA/UL, Signaalcircuit 690 V IEC 60947-1, 600 V CSA/UL, Vermogenscircuit 1000 V IEC 60947-4-1 |
| Elektrische levensduur: | 0,8 Mcycli 125 A AC-1, 1,5 Mcycli 80 A AC-3, 1,5 Mcycli 80 A AC-3e (bij Ue |
| Vermogen per pool: | 12,5 W AC-1, 5,1 W AC-3, 5,1 W AC-3e |
| Frequentie: | Met |
| Type vergrendeling: | Mechanisch |
| Montagesteun: | Plaat, DIN-rail |
| Normen: | CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 60335-2-40 |
| Productcertificeringen: | UL, CSA, RINA, GOST, CCC, DNV, LROS, GL, BV, UKCA |
| Aansluitmodus: | Besturings- en vermogenscircuits met kabels en connectoren (gedetailleerd in originele tekst) |
| Aandraaimoment: | Besturingscircuit 1,2 N.m, Vermogenscircuit 12 N.m |
| Bedrijfstijd: | 20?35 ms sluiten, 6...20 ms openen |
| Veiligheidsbetrouwbaarheid: | B10d = 1.369.863 cycli (nominale belasting), B10d = 20.000.000 cycli (mechanische belasting) |
| Mechanische levensduur: | 4 Mcycli |
| Maximale schakelsnelheid: | 3600 cycli/uur bij 60 °C |
In het kort
Referentie LC2D80E7
Naam product TeSys LC2D - omkeerkontactor - 3P - AC-3 440V - 80A - 48V AC spoel - LC2D80E7
