SCHNEIDER

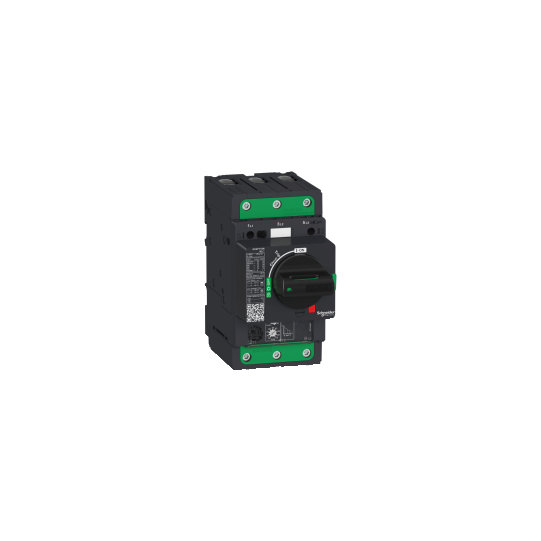

TeSys GV4 - Vermogensschakelaar - Thermisch/Magnetisch - 50A - 3P - EverLink - GV4P50N

GV4P50N

€ 207,46 Excl. BTW
€ 248,95 Incl. BTW
available Op voorraad – Binnen 24/48 uur verzonden
  • check2 Technische ondersteuning en persoonlijk aanspreekpunt
  • check2 Betalingen 100% veilig maestro mastercard paypal visa payplug fintecture alma applepay
Technische informatie
Range: Tesys decaTesys deca
Range of product: Tesys GV4
Device short name: GV4P
Product name: TeSys GV4Tesys deca
Product or component type: Motor vermogensschakelaar
Device application: Motorbeveiliging
Trip unit technology: ElektronischThermisch-magnetisch
Poles description: 3P
Utilisation category: A conform aan IEC 60947-2AC-3 conform aan IEC 60947-4-1
Bedieningspositie: Eender welke positie
Motorvermogen kW: 11 kW bij 400...415 V AC 50/60 Hz15 kW bij 500 V AC 50/60 Hz18,5 kW bij 660...690 V AC 50/60 Hz15 kW bij 400...415 V AC 50/60 Hz18,5 kW bij 400...415 V AC 50/60 Hz22 kW bij 400...415 V AC 50/60 Hz18,5 kW bij 500 V AC 50/60 Hz22 kW bij 500 V AC 50/60 Hz30 kW bij 500 V AC 50/60 Hz22 kW bij 660...690 V AC 50/60 Hz30 kW bij 660...690 V AC 50/60 Hz37 kW bij 660...690 V AC 50/60 Hz45 kW bij 660...690 V AC 50/60 Hz
Breaking capacity: 100 kA Icu bij 220...240 V AC 50/60 Hz conform aan IEC 60947-250 kA Icu bij 380...415 V AC 50/60 Hz conform aan IEC 60947-250 kA Icu bij 440 V AC 50/60 Hz conform aan IEC 60947-215 kA Icu bij 525 V AC 50/60 Hz conform aan IEC 60947-265 kA bij 208Y/120 V AC 50/60 Hz conform aan UL 6094765 kA bij 240 V AC 50/60 Hz conform aan UL 6094735 kA bij 480Y/277 V AC 50/60 Hz conform aan UL 609478 kA Icu bij 660...690 V AC 50/60 Hz conform aan IEC 60947-225 kA Icu bij 500 V AC 50/60 Hz conform aan IEC 60947-218 kA bij 600Y/347 V AC 50/60 Hz conform aan UL 60947
Control type: Rotatiehendel
In toegekende stroomsterkte: 50 A
Magnetische uitschakelstroom: 850 A
Ue toegekende bedrijfspanning: 690 V AC 50/60 Hz conform aan IEC 60947-2
Ui toegekende isolatiespanning: 800 V AC 50/60 Hz conform aan IEC 60947-2
Ith conventionele thermische stroom in vrije lucht: 115 A conform aan IEC 60947-4-1
Uimp nom. schokgolfspanning: 8 kV conform aan IEC 60947-2
Vermogensdissipatie per pool: 4,6 W
Mechanical durability: 40000 cycles
Elektrische duurzaamheid: 20000 cycles voor AC-3 bij 440 V In/210000 cycles voor AC-3 bij 440 V In
Maximale bedrijfsfrequentie: 25 cyc/h
Nominale werking: Continu conform aan IEC 60947-4-1
Directe connector: Zonder
Aansluitingen - aansluitklemmen: EverLink-batterij schroefconnectoren (bovenzijde) 1 kabel(s) 1,5...70 mm² - vastEverLink-batterij schroefconnectoren (bovenzijde) 1 kabel(s) 1,5...50 mm² - flexibelEverLink-batterij schroefconnectoren (onderzijde) 1 kabel(s) 2,5...95 mm² - vastEverLink-batterij schroefconnectoren (onderzijde) 1 kabel(s) 2,5...70 mm² - flexibel
Aanspanmoment: 9 N.m voor kabel 16...95 mm²5 N.m voor kabel 1,5...10 mm²
Mechanische stevigheid: Trillingen: +/- 1 mm 2...13,2 Hz conform aan IEC 60068-2-6Trillingen: 0.7 gn 13,2...100 Hz conform aan IEC 60068-2-6Schokken: 15 Gn 11 ms conform aan IEC 60068-2-27
Gevoeligheid voor afwezigheid fase: Ja conform aan IEC 60947-4-1
Height: 155 mm
Width: 81 mm
Depth: 165 mm
Net weight: 1,6 kg
Colour: Grijs (RAL 7016)
Suitability for isolation: Ja conform aan IEC 60947-1
In het kort
Referentie GV4P50N
Naam product TeSys GV4 - Vermogensschakelaar - Thermisch/Magnetisch - 50A - 3P - EverLink - GV4P50N
