SCHNEIDER

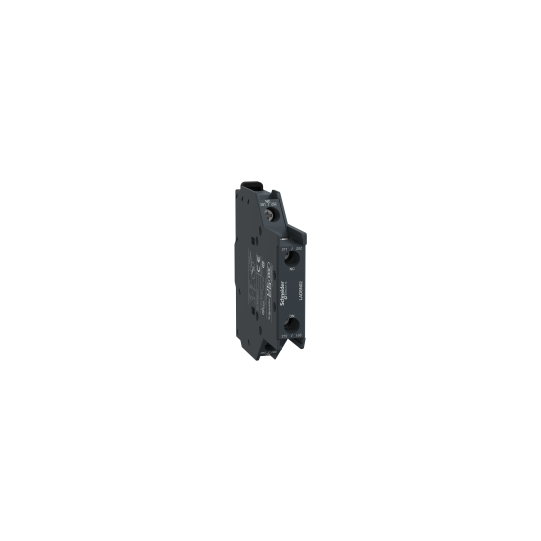

TeSys D - Hulpcontactblok - 2NC - Zijkant - Schroefklemmen - LAD8N02
LAD8N02
€ 13,89 Excl. BTW
€ 16,67 Incl. BTW
Excl. BTW
Excl. BTW
Incl. BTW
Incl. BTW
You save
Op voorraad – Binnen 24/48 uur verzonden
- Technische ondersteuning en persoonlijk aanspreekpunt
- Betalingen 100% veilig
Technische informatie
| Range: | TeSys |
|---|---|
| Range of product: | TeSys D |
| Product name: | TeSys DTeSys Deca |
| Product or component type: | Hulpcontactblok |
| Bereik compatibiliteit: | TeSys D LC1DTeSys D CADTeSys Deca CADTeSys Deca LC1D |
| Montagezone: | Zijkant |
| Samenstelling poolcontact: | 2 NC |
| Werking hulpcontacten: | Onmiddellijk |
| Ue toegekende bedrijfspanning: | 690 V AC 25...400 Hz |
| Ui toegekende isolatiespanning: | 690 V conform aan IEC 60947-5-1600 V conform aan UL600 V conform aan CSA |
| Ith conventionele thermische stroom in vrije lucht: | 10 A bij |
| Standards: | EN/IEC 60947-5-1UL 60947-5-1CSA C22.2 No 60947-5-1 |
| Product certifications: | CBULCSACCCEACUKCA |
| Irms nominale maakcapaciteit: | 140 A AC conform aan IEC 60947-5-1250 A DC conform aan IEC 60947-5-1 |
|---|---|
| Toelaatbaar kortstondig vermogen: | 100 A 1 s120 A 500 ms140 A 100 ms |
| Type bescherming: | GG-zekering 10 A |
| Mechanical durability: | 30 Mcycles |
| Minimale schakelstroom: | 5 mA |
| Minimale schakelspanning: | 17 V |
| Niet-overlappingstijd: | 1,5 ms bij de-energisatie geen overlap tussen NC en NO contact1,5 ms bij energisatie geen overlap tussen NC en NO contact |
| Isolatieweerstand: | > 10 MOhm |
| Aansluitingen - aansluitklemmen: | Schroefklem aansluitingen 1 kabel(s) 1...4 mm²flexibel metSchroefklem aansluitingen 1 kabel(s) 1...4 mm²flexibel zonder kabeluiteindeSchroefklem aansluitingen 2 kabel(s) 1...2,5 mm²flexibel metSchroefklem aansluitingen 2 kabel(s) 1...4 mm²flexibel zonder kabeluiteindeSchroefklem aansluitingen 1 kabel(s) 1...4 mm²stijf zonder kabeluiteindeSchroefklem aansluitingen 2 kabel(s) 1...4 mm²stijf zonder kabeluiteinde |
| Aanspanmoment: | 1,7 N.m - met schroevendraaier plat Ø 6 mm1,7 N.m - met schroevendraaier Philips No 21,7 N.m - met schroevendraaier pozidriv No 2 |
| Afschermingscontinuïteit klem: | Zonder |
| Height: | 76 mm |
| Width: | 12,5 mm |
| Depth: | 76 mm |
| Compatibility code: | LA1 |
In het kort
Referentie LAD8N02
Naam product TeSys D - Hulpcontactblok - 2NC - Zijkant - Schroefklemmen - LAD8N02
Bereik TeSys
