SCHNEIDER

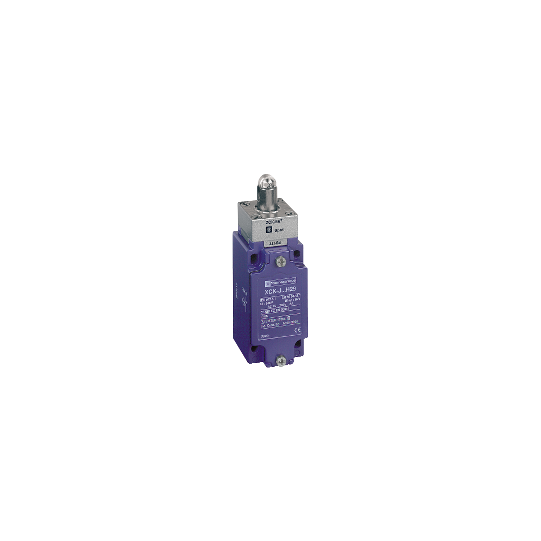

Télémécanique - OsiSense XCKJ - inter. de pos. - poussoir galet renforcé -1O+1F- brusque - Pg13 - XCKJ167
XCKJ167
€ 47,93 Excl. BTW
€ 57,52 Incl. BTW
Excl. BTW
Excl. BTW
Incl. BTW
Incl. BTW
You save
Op voorraad – Binnen 24/48 uur verzonden
- Technische ondersteuning en persoonlijk aanspreekpunt
- Betalingen 100% veilig
Technische informatie
| Gamme de produits: | OsiSense XC |
|---|---|
| Nom de gamme: | Format standard |
| Fonction produit: | Commutateur de fin de course |
| Nom abrégé de l'appareil: | XCKJ |
| Forme du capteur: | Forme C conforme à CENELEC EN 50041 |
| Type de carter: | Fixe |
| Type de tête: | Tête de piston |
| Matière: | Métal |
| Matière du corps: | Zamak |
| Matière de la tête: | Zamak |
| Mode de fixation: | Par le corps |
| Mouvement tête de commande: | Linéaire |
| Type d'unité de commande: | Poussoir avec galet à rappel métal (renforcé) |
| Type d'approche: | Approche latérale 2 directions |
| Entrée de câble: | 1 entrée filetée pour presse-étoupe Pg 13,5, diamètre extérieur du câble: 9?12 mm |
| Nombre de pôles: | 2 |
| Description des contacts: | 1 O" + 1 "F" |
| Fonctionnement des contacts: | À action brusque |
| Mouvement d'attaque: | Avec came 30° |
|---|---|
| Raccordement électrique: | Borniers à vis-étrier, capacité de serrage: 1 x 0,34?2 x 1,5 mm² |
| Forme d'isolation entre contacts: | Zb |
| Type d'enclenchements: | 1 |
| Ouverture positive: | Avec |
| Force minimale pour ouverture positive: | 40 N |
| Effort minimal d'actionnement: | 16 N |
| Vitesse d'attaque maximale: | 1 m/s |
| [Ie] courant assigné d'emploi: | 0,125 à 240 V, AC-15, A300 conforme à EN/IEC 60947-5-1 appendix A0.27 A à 250 V, DC-13, Q300 conforme à EN/IEC 60947-5-1 appendix A |
| [Ithe] courant thermique d'emploi sous enveloppe: | 10 A |
| [Ui] tension assignée d'isolement: | 300 V conforme à CSA C22.2 No 14500 V niveau de pollution 3 conforme à IEC 60947-1300 V conforme à UL 508 |
| Résistance entre bornes: | |
| [Uimp] tension assignée de tenue aux chocs: | 6 kV conforme à IEC 606646 kV conforme à IEC 60947-1 |
| Protection contre les courts-circuits: | 10 A par gG cartouche fusible |
| Durée de vie électrique: | 5000000 cycle, DC-13, inductive type de charge, 24 V, 10 W, cadence de fonctionnement: 5000000 cycle, DC-13, inductive type de charge, 48 V, 7 W, cadence de fonctionnement: 5000000 cycle, DC-13, inductive type de charge, 120 V, 4 W, cadence de fonctionnement: |
| Durée de vie mécanique: | 25000000 cycle |
| Largeur: | 40 mm |
| Hauteur: | 77 mm |
| Profondeur: | 44 mm |
| Poids: | 0.455 kg |
| Description des bornes ISO n°1: | (21-22)NC(13-14)NO |
In het kort
Referentie XCKJ167
Naam product Télémécanique - OsiSense XCKJ - inter. de pos. - poussoir galet renforcé -1O+1F- brusque - Pg13 - XCKJ167
