SCHNEIDER

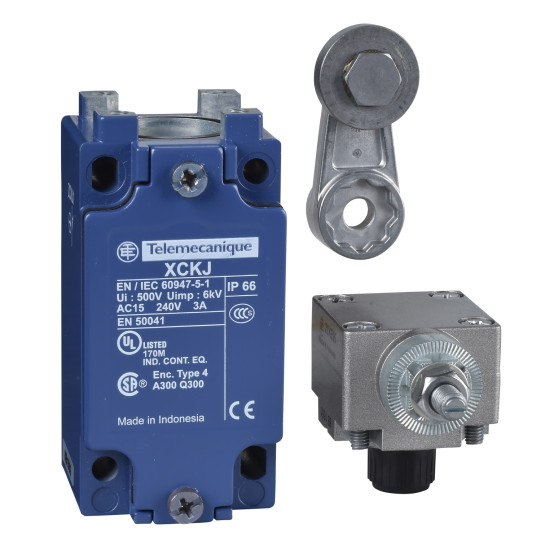

Télémécanique - OsiSense XCKJ - inter. de pos. - levier à galet acier -1O+1F- brusque - Pg13
XCKJ10513
€ 53,53 Excl. BTW
€ 64,24 Incl. BTW
Excl. BTW
Excl. BTW
Incl. BTW
Incl. BTW
You save
In bestelling. - Gemiddelde levertijd 4/6 weeken
- Technische ondersteuning en persoonlijk aanspreekpunt
- Betalingen 100% veilig
Technische informatie
| Gamme de produits: | OsiSense XC |
|---|---|
| Nom de gamme: | Format standard |
| Fonction produit: | Commutateur de fin de course |
| Nom de l'appareil: | XCKJ |
| Forme du capteur: | Forme A se conformer à CENELEC EN 50041 |
| Type de carter: | Fixe |
| Type de tête: | Tête rotative |
| Matière: | Métal |
| Matière du corps: | Zamak |
| Matière de la tête: | Zamak |
| Mode de fixation: | Par le corps |
| Mouvement tête de commande: | Tournant |
| Type d'unité de commande: | Levier à galet à rappel métal |
| Type d'approche: | Approche latérale, 1 ou 2 sens programmables |
| Entrée de câble: | 1 entrée filetée pour presse-étoupe Pg 13,5, diamètre extérieur du câble: 9?12 mm |
| Nombre de pôles: | 2 |
| Description des contacts: | 1 "O" + 1 "F" |
| Fonctionnement des contacts: | À action brusque |
| Mouvement d'attaque: | Avec came 30° |
|---|---|
| Raccordement électrique: | Borniers à vis-étrier, capacité de serrage: 1 x 0,34?2 x 1,5 mm² |
| Forme d'isolation entre contacts: | Zb |
| Nombre de positions: | 1 |
| Ouverture positive: | Avec |
| Couple minimum pour ouverture positive: | 0,5 N.m |
| Couple minimal d'actionnement: | 0,25 N.m |
| Vitesse d'attaque maximale: | 1,5 m/s |
| [Ie] courant assigné d'emploi: | 3 A à 240 V, AC-15, A300 se conformer à EN/CEI 60947-5-1 appendix A0,27 A à 250 V, DC-13, Q300 se conformer à EN/CEI 60947-5-1 appendix A |
| [Ithe] courant thermique d'emploi sous enveloppe: | 10 A |
| [Ui] tension assignée d'isolement: | 300 V se conformer à UL 508500 V (degré de pollution 3) se conformer à IEC 60947-1300 V se conformer à CSA C22.2 No 14 |
| Résistance maximale entre bornes : | 25 M? se conformer à CEI 60255-7 catégorie 3 |
| [Uimp] tension assignée de tenue aux chocs: | IEC 60664 6 kVIEC 60947-1 6 kV |
| Protection contre les courts-circuits: | 10 A cartouche fusible, type gG |
| Durée de vie électrique: | 5000000 cycle, DC-13, inductive type de charge, 120 V, 4 W, cadence de fonctionnement 5000000 cycle, DC-13, inductive type de charge, 24 V, 10 W, cadence de fonctionnement 5000000 cycle, DC-13, inductive type de charge, 48 V, 7 W, cadence de fonctionnement |
| Endurance mécanique: | 30000000 cycle |
| Largeur: | 40 mm |
| Hauteur: | 77 mm |
| Profondeur: | 44 mm |
| Poids du produit: | 0,49 kg |
| Description des bornes ISO n°1: | (13-14)NO(21-22)NC |
| Code de compatibilité: | XCKJ |
| Application spécifique: | Industriel |
In het kort
Referentie XCKJ10513
Naam product Télémécanique - OsiSense XCKJ - inter. de pos. - levier à galet acier -1O+1F- brusque - Pg13
