ABB

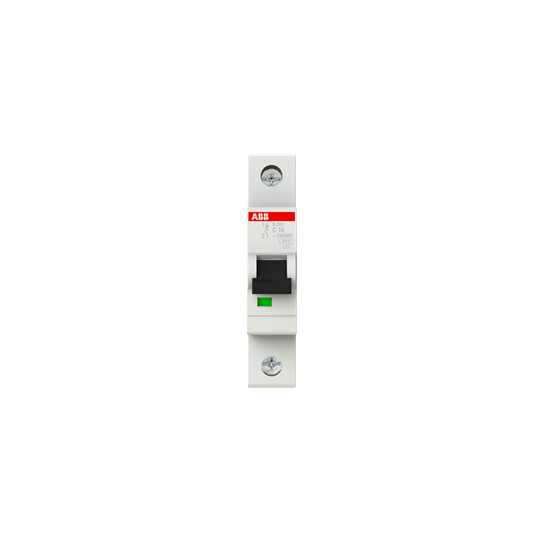

Stroomonderbreker - S200 - 1P - 16 A - C - ABB2CDS251001R0164
ABB2CDS251001R0164
€ 5,82 Excl. BTW
€ 6,98 Incl. BTW
Excl. BTW
Excl. BTW
Incl. BTW
Incl. BTW
You save
Op voorraad – Binnen 24/48 uur verzonden
- Technische ondersteuning en persoonlijk aanspreekpunt
- Betalingen 100% veilig
Technische informatie
| Breedte in Aantal modulaire tussenruimtes: | 1 |
|---|---|
| Product Netto Breedte: | 17,5 mm |
| Netto hoogte product: | 88 mm |
| Diepte/lengte product netto: | 69 mm |
| Nettogewicht product: | 0,125 kg |
| Inbouwdiepte (t2): | 69 mm |
| Dielectric testspanning: | 50/60 Hz-1 min |
|---|---|
| Ultimatieve kortsluitbeveiligingscapaciteit (I cu ): | (133 V AC) 20 kA, (230 V AC) 10 kA, (24 V DC) 20 kA, (60 V DC) 10 kA, (230 V) 10 kA, (400 V) 10 kA |
| Nominale kortsluitbeveiligingscapaciteit (I cs ): | (133 V AC) 15 kA, (230 V AC) 7,5 kA |
| Voedingsaansluiting: | Willekeurig |
| Aanduiding contactpositie: | Rood AAN / Groen UIT |
| Energieregelingsklasse: | 3 |
| Elektrische levensduur: | 20.000 AC-cycli |
| Mechanische levensduur: | 20.000 cycli |
| Aantal beschermde polen: | 1 |
| Aantal polen: | 1P |
| Aandraaimoment: | 2,8 N·m |
| Type schroefterminal: | Bidirectionele cilinderliftterminal met geïntegreerde veiligheid |
| Actuatorsymbool: | I/O |
| Actuatorsmateriaal: | Isolatiegroep II, zwart, verzegelbaar |
| Aanbevolen schroevendraaier: | Pozidriv 2 |
| Beschikbare accessoires: | Ja |
| Aansluitcapaciteit: | Busbar 10 / 10 mm², Flexibel met ferrule 0,75 ... 25 mm², Flexibel 0,75 ... 25 mm², Stijf 0,75 ... 35 mm², Geslagen draad 0,75 ... 35 mm² |
| Installatiegrootte: | volgens DIN 43880 1 |
| Draadstriplengte: | 12,5 mm |
| Type terminal: | Schroefterminals |
| Afschakelkarakteristiek: | C Nominale bedrijfsspanning |
| Afschakelkarakteristiek: | C |
| Nominale bedrijfsspanning: | volgens IEC 60898-1 230 / 400 V AC - volgens IEC 60898-1 230 V - volgens IEC 60947-2 230 V AC |
| Bedrijfsspanning: | Maximaal (inclusief tolerantie) 253 V AC - Maximaal (inclusief tolerantie) 72 V DC - Minimaal 12 V AC - Minimaal 12 V DC |
| Nominale isolatiespanning (Ui): | volgens IEC/EN 60664-1 440 V |
| Nominale impulsspanning (Uimp): | 4 kV - op 2000 m 5 kV - op zeeniveau 6,2 kV |
| Type ingangsspanning: | AC/DC |
| Nominale stroom (In): | 16 A |
| Nominale kortsluitvastheid: | (AC) 6 kA - (DC) 6 kA - (230 / 400 V AC) 6 kA - (230 V) 6 kA - (400 V) 6 kA |
| Voorwaardelijke kortsluitstroom (Inc): | (230 V) 10 kA - (400 V) 10 kA |
| Frequentie (f): | 50 Hz |
| Nominale frequentie (f): | 50 / 60 Hz |
| Vermogensverlies: | 2,5 W bij nominale bedrijfsomstandigheden per pool |
| Overspanningscategorie: | III |
In het kort
Referentie ABB2CDS251001R0164
Naam product Stroomonderbreker - S200 - 1P - 16 A - C - ABB2CDS251001R0164
