SCHNEIDER

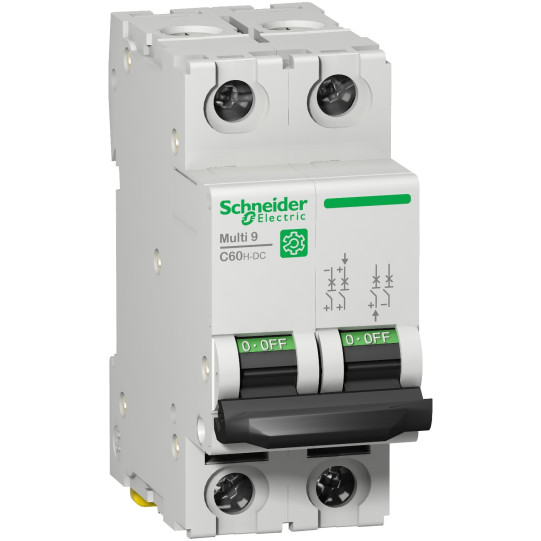

Multi9 C60H-DC - Installatieautomaat - 2P - 3 A - C Curve - 500 V DC - 10 kA - M9U21203
M9U21203
€ 90,27 Excl. BTW
€ 108,32 Incl. BTW
Excl. BTW
Excl. BTW
Incl. BTW
Incl. BTW
You save
In bestelling. - Gemiddelde levertijd 4/6 weeken
- Technische ondersteuning en persoonlijk aanspreekpunt
- Betalingen 100% veilig
Technische informatie
| Range of product: | Multi 9 |
|---|---|
| Range: | Multi 9 |
| Product name: | Multi 9 C60H-DC |
| Product or component type: | Miniatuur vermogensschakelaar |
| Device short name: | C60H-DC |
| Device application: | Distributie |
| Poles description: | 2P |
| Number of protected poles: | 2 |
| [In] rated current: | 3 A bij 25 °C conform aan EN/IEC 60947-2 |
| Network type: | DC |
| Trip unit technology: | Thermisch-magnetisch |
| Curve code: | C |
| Breaking capacity code: | H |
| Breaking capacity: | 20 kA Icu bij 220 V DC conform aan EN/IEC 60947-210 kA Icu bij 440 V DC conform aan EN/IEC 60947-26 kA Icu bij 500 V DC conform aan EN/IEC 60947-25 kA AIR bij 12...500 V DC conform aan UL 107720 kA Icu bij 220 V DC conform aan GB 14048.210 kA Icu bij 440 V DC conform aan GB 14048.26 kA Icu bij 500 V DC conform aan GB 14048.2 |
| Utilisation category: | A conform aan EN/IEC 60947-2 |
| Suitability for isolation: | Ja conform aan EN/IEC 60947-2 |
| Standards: | EN/IEC 60947-2GB 14048.2UL 1077 |
| Product certifications: | IECCCCUR |
| [Ue] rated operational voltage: | 220 V DC440 V DC500 V DC |
|---|---|
| Magnetische uitschakellimiet: | 7...10 x In DC |
| Ics dienst onderbrekingsvermogen: | 7,5 kA 75 % conform aan EN/IEC 60947-2 - 440 V DC4,5 kA 75 % conform aan EN/IEC 60947-2 - 500 V DC15 kA 75 % conform aan EN/IEC 60947-2 - 220 V DC7,5 kA 75 % conform aan GB 14048.2 - 440 V DC4,5 kA 75 % conform aan GB 14048.2 - 500 V DC15 kA 75 % conform aan GB 14048.2 - 220 V DC |
| [Ui] rated insulation voltage: | 500 V DC conform aan EN/IEC 60947-2 |
| [Uimp] rated impulse withstand voltage: | 6 kV conform aan EN/IEC 60947-2 |
| Contact position indicator: | Ja |
| Control type: | Omschakelen |
| Local signalling: | AAN/UIT indicatie |
| Mounting mode: | Clip-on |
| Mounting support: | DIN-rail |
| Aantal modules van 9 mm: | 4 |
| Height: | 81 mm |
| Width: | 36 mm |
| Depth: | 73 mm |
| Gewicht product: | 0,128 kg |
| Colour: | Grijs |
| Mechanical durability: | 20000 cycles |
| Electrical durability: | 3000 cycles 250 V DC L/R = 2 ms6000 cycles 250 V DC |
| Voorziening voor vergrendeling met hangslot: | Vergrendelbaar met hangslot |
| Aansluitingen - aansluitklemmen: | Tunnelaansluitklem (boven- of onderkant)1...25 mm² (AWG 18...AWG 4) - stijf bedraadTunnelaansluitklem (boven- of onderkant)1...16 mm² (AWG 18...AWG 6) - flexibelTunnelaansluitklem (boven- of onderkant)1...16 mm² (AWG 18...AWG 6) - flexibel met kopringTunnelaansluitklem (boven- of onderkant) - 2 kabel(s) 1...10 mm² (AWG 18...AWG 8) - stijf bedraadTunnelaansluitklem (boven- of onderkant) - 2 kabel(s) 1...10 mm² (AWG 18...AWG 8) - flexibelTunnelaansluitklem (boven- of onderkant) - 2 kabel(s) 1...10 mm² (AWG 18...AWG 8) - flexibel met kopringTunnelaansluitklem (boven- of onderkant) - 3 kabel(s) 1 mm² (AWG 18) - flexibel bedraad |
| Wire stripping length: | 14 mm voor boven- of onderkant aansluiting |
| Tightening torque: | 2,5 N.m boven- of onderkant |
| Earth-leakage protection: | Zonder |
In het kort
Referentie M9U21203
Naam product Multi9 C60H-DC - Installatieautomaat - 2P - 3 A - C Curve - 500 V DC - 10 kA - M9U21203
Bereik Multi 9
Functie van het apparaat Distribution
