SCHNEIDER

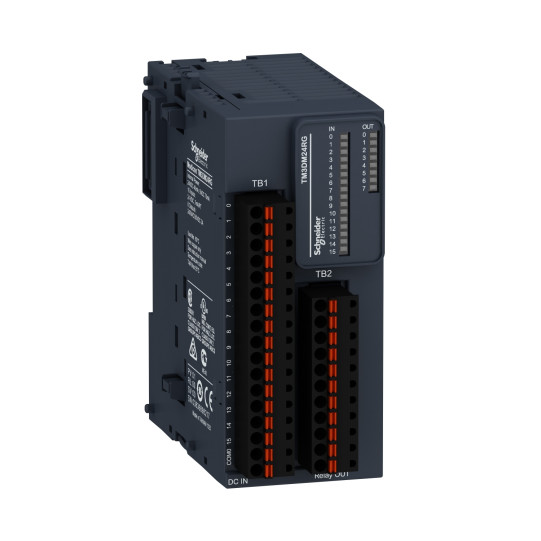

Modicon TM3, module mixte 16 entrées 24VCC/8 sorties relais 2A, à ressort
TM3DM24RG
€ 196,18 Excl. BTW
€ 235,42 Incl. BTW
Excl. BTW
Excl. BTW
Incl. BTW
Incl. BTW
You save
Op voorraad – Binnen 24/48 uur verzonden
- Technische ondersteuning en persoonlijk aanspreekpunt
- Betalingen 100% veilig
Technische informatie
| Gamme de produits: | Modicon TM3 |
|---|---|
| Fonction produit: | Module E/S TOR |
| Compatibilité de gamme: | Modicon M241Modicon M251Modicon M221Modicon M262 |
| Nombre entrées TOR: | 16 pour entrée se conformer à CEI 61131-2 Type 1 |
| Logique d'entrée numérique: | PNP ou NPN (positif/négatif) |
| Tension entrées numériques: | 24 V |
| Courant d'entrée TOR: | 7 mA pour entrée |
| Type de sortie numérique: | Relais normalement ouvert |
| Nombre sorties TOR: | 8 |
| Logique de sortie numérique: | Positif ou négatif |
| Tension de sortie numérique: | 24 V CC pour sortie relais240 V CA pour sortie relais |
| Courant de sortie TOR: | 2000 mA pour sortie relais |
| Nombre E/S TOR: | 24 |
|---|---|
| Consommation électrique: | 5 mA à 5 V CC via un connecteur de bus (à l'état off)0 mA à 24 V CC via un connecteur de bus (sur ON)0 mA à 24 V CC via un connecteur de bus (à l'état off)65 mA à 5 V CC via un connecteur de bus (sur ON) |
| Type de tension d'entrée numérique: | DC |
| Tension état 1 garanti: | 15?28,8 V pour entrée |
| état actuel 1 garanti: | >= 2,5 mA (entrée) |
| Tension état 0 garanti: | 0?5 V pour entrée |
| état actuel 0 garanti: | |
| Impédance d'entrée: | 3,4 kOhm |
| Temps de réponse: | 4 ms (marche)4 ms (arrêt) |
| Courant maxi par groupe de sorties: | 7 A |
| Durée de vie mécanique: | 20000000 cycle |
| Charge minimum: | 10 mA à 5 V CC pour sortie relais |
| Signalisation locale: | État d?E/S: 1 DEL par canal (vert) |
| Raccordement électrique: | 17 1,5 mm² bornier débrochable à ressorts avec pas 3,81 mm réglage pour les entrées11 1,5 mm² bornier débrochable à ressorts avec pas 3,81 mm réglage pour les sorties |
| Distance maximale entre les appareils: | Câble non blindé: |
| Isolement: | Entre entrée et sortie à 500 V CANon isolé entre entréesEntre groupes d'entrées et groupes de sorties à 1500 V CAEntre contacts ouverts à 750 V CAEntre sortie et logique interne à 500 V CANon isolé entre sorties |
| Marquage: | CE |
| Support de montage: | Top hat type TH35-15 rail se conformer à IEC 60715Top hat type TH35-7.5 rail se conformer à IEC 60715 platine ou panneau avec kit de fixation |
| Hauteur: | 90 mm |
| Profondeur: | 84,6 mm |
| Largeur: | 42,9 mm |
In het kort
Referentie TM3DM24RG
Naam product Modicon TM3, module mixte 16 entrées 24VCC/8 sorties relais 2A, à ressort
