SCHNEIDER

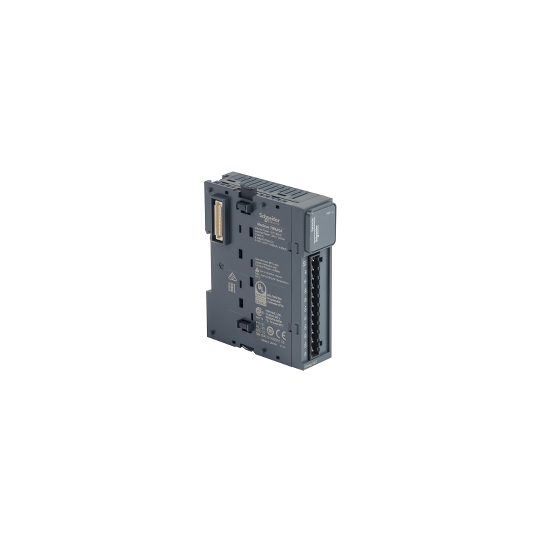

Modicon TM3 - Analoge uitgangsmodule - 4 analoge uitgangen - TM3AQ4

Name: Modicon TM3 - Analoge uitgangsmodule - 4 analoge uitgangen - TM3AQ4
SKU: TM3AQ4
Price: 261.73 EUR
Availability: InStock

TM3AQ4

€ 218,11 Excl. BTW

€ 261,73 Incl. BTW

Op voorraad – Binnen 24/48 uur verzonden

Technische ondersteuning en persoonlijk aanspreekpunt
Betalingen 100% veilig

In het kort
Eigenschappen
Details
Infos
Retourzending
We recommend

Technische informatie

Range of product:	Modicon TM3
Product or component type:	Analoge uitgangsmodule
Bereik compatibiliteit:	Modicon M221Modicon M241Modicon M251Modicon M262
Aantal analoge uitgangen:	4
Analoog outputtype:	Stroom: 4...20 mAStroom: 0...20 mASpanning: 0...10 VSpanning: - 10...10 V

Analoge ingangsresolutie:	12 bits11 bits + teken
Analoge uitgangsresolutie:	11 bits + teken12 bits
LSB-waarde:	2,44 mV 0...10 Vspanning4,88 mV - 10...10 Vspanning4,88 µA 0...20 mAstroom3,91 µA 4...20 mAstroom
Type last:	Resistief
Lastimpedantie in ohm:	1 kOhm spanning300 Ohm stroom
Stabilisatietijd:	1 ms
Conversietijd:	1 ms + 1 ms per kanaal + 1 controller cyclustijd
Absolute nauwkeurigheidsfout:	+/- 1% van ware grootte+/- 0,2% van totaal bij 25 °C
Temperatuurafwijking:	+/- 0.01 %FS/°C
Herhalingsnauwkeurigheid:	+/- 0,4% FS
Niet-lineariteit:	+/-0,2%FS
Outputrimpel:	20 mV
Overspraak:
Us nominale voedingsspanning:	24 V DC
Voedingsspanningsgrenzen:	20,4...28,8 V
Type kabel:	Kabel afgeschermd getwist paar
Stroomverbruik:	40 mA bij 5 V DC via busconnector onbelast50 mA bij 5 V DC via busconnector volledige belasting50 mA bij 24 V DC via externe voeding onbelast125 mA bij 24 V DC via externe voeding volledige belasting
Lokale signalering:	PWR: 1 LED (groen)
Elektrische aansluiting:	11 x 2,5 mm² verwijderb. schroefklemmenblok met per 5,08 mm instelling voor uitgangen en voeding
Isolatie:	Tussen uitgang en voeding bij 1500 V ACTussen output en interne logica bij 500 V AC
Markering:	CE
Bestand tegen stroomstoten:	1 kV voeding gewone modus conform aan EN/IEC 61000-4-50,5 kV voeding differentieelmodus conform aan EN/IEC 61000-4-51 kV uitvoer gewone modus conform aan EN/IEC 61000-4-5
Montagesteun:	Top hat type TH35-15 rail conform aan IEC 60715Top hat type TH35-7,5 rail conform aan IEC 60715 plaat of paneel met bevestigingskit
Height:	90 mm
Depth:	70 mm
Width:	23,6 mm
Gewicht product:	0,115 kg

Standards:	EN/IEC 61010-2-201EN/IEC 61131-2
Weerstand tegen elektrostatische ontlading:	8 kV in lucht conform aan EN/IEC 61000-4-24 kV bij contact conform aan EN/IEC 61000-4-2
Weerstand tegen elektromagnetische velden:	10 V/m 80 MHz...1 GHz conform aan EN/IEC 61000-4-33 V/m 1.4 GHz...2 GHz conform aan EN/IEC 61000-4-31 V/m 2 GHz...3 GHz conform aan EN/IEC 61000-4-3
Weerstand tegen magnetische velden:	30 A/m conform aan EN/IEC 61000-4-8
Weerstand tegen snelle piekspanningen:	1 kV conform aan EN/IEC 61000-4-4 (I/O)
Weerstand tegen geleide storingen, geïnduceerd door radiofrequentievelden:	10 V 0,15...80 MHz conform aan EN/IEC 61000-4-63 V spot frequentie (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) conform aan Marine specificatie (LR, ABS, DNV, GL)
Elektromagnetische emissie:	Uitgestraalde emissies - testniveau: 40 dB?V/m QP klasse A ( 10 m) bij 30...230 MHz conform aan EN/IEC 55011Uitgestraalde emissies - testniveau: 47 dB?V/m QP klasse A ( 10 m) bij 230...1000 MHz conform aan EN/IEC 55011
Immuniteit voor micro-onderbrekingen:	10 ms
Omgevingsluchttemperatuur voor werking:	-10...55 °C horizontale installatie-10...35 °C verticale installatie
Ambient air temperature for storage:	-25...70 °C
Relatieve vochtigheid:	10...95 %, zonder condensatie (in bedrijf)10...95 %, zonder condensatie (bij opslag)
IP-beschermingsgraad:	IP20
Pollution degree:	2
Operating altitude:	0...2000 m
Opslaghoogte:	0...3000 m
Trillingsweerstand:	3.5 mm bij 5...8,4 Hz op DIN-rail3 gn bij 8,4...150 Hz op DIN-rail
Schokbestendigheid:	15 gn voor 11 ms
Duurzaamheids status van het aanbod:	Green Premium productREACh-regelgeving
