ABB

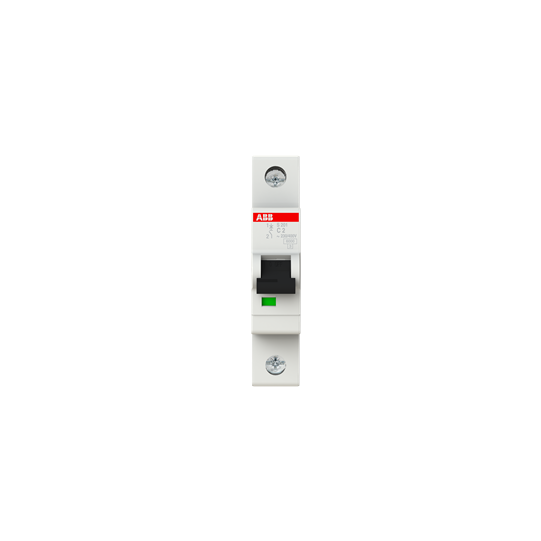

Miniatuur-Stroomonderbreker - S200 1P C 2 6kA - ABB2CDS251001R0024
ABB2CDS251001R0024
€ 8,89 Excl. BTW
€ 10,67 Incl. BTW
Excl. BTW
Excl. BTW
Incl. BTW
Incl. BTW
You save
Op voorraad meer dan 100 eenheden – Binnen 24/48 uur verzonden
- Technische ondersteuning en persoonlijk aanspreekpunt
- Betalingen 100% veilig
Technische informatie
| Breedte in aantal modulaire ruimtes: | 1.0 |
|---|---|
| Netto breedte van het product: | 17.5 mm |
| Netto hoogte van het product: | 88 mm |
| Netto diepte / lengte van het product: | 69 mm |
| Netto gewicht van het product: | 0.112 kg |
| Netto gewicht per pool: | 0.125 kg |
| Inbouwdiepte (t2): | 69 mm |
| Dielektrische testspanning: | 50 / 60 Hz - 1 min 2 kV |
|---|---|
| Nominale ultieme kortsluitonderbrekingscapaciteit (Icu): | (133 V AC) 20 kA, (230 V AC) 10 kA, (24 V DC) 20 kA, (60 V DC) 10 kA, (230 V) 10 kA, (400 V) 10 kA |
| Nominale bedrijfs-kortsluitonderbrekingscapaciteit (Ics): | (133 V AC) 15 kA, (230 V AC) 7,5 kA |
| Voeding aansluiting: | Arbitrary |
| Contactpositie-indicatie: | Rood ON / Groen OFF |
| Energiebegrenzingsklasse: | 3 |
| Elektrische levensduur: | 20000 AC-cycli |
| Mechanische levensduur: | 20000 cycli |
| Aantal beschermde polen: | 1 |
| Aantal polen: | 1P |
| Aandraaimoment: | 2,8 N·m |
| Actuator type: | Toggle |
| Schroefterminal type: | Failsafe bidirectionele cilinder-lift terminal |
| Actuator markering: | I / O |
| Actuator materiaal: | Isolatiegroep II, Zwart, Afsluitbaar |
| Aangeraden schroevendraaier: | Pozidriv 2 |
| Beschikbare accessoires: | Ja |
| Technische informatie: | S201-C2 |
| Aansluitcapaciteit: | Busbar 10/10 mm², Flexibel met kroonsteen 0,75 ... 25 mm², Flexibel 0,75 ... 25 mm², Stijf 0,75 ... 35 mm², Stijf 0,75 ... 35 mm², Gestrande 0,75 ... 35 mm² |
| Installatiegrootte: | volgens DIN 43880 1 |
| Draadstriplengte: | 12,5 mm |
| Terminal type: | Schroefterminals |
| Uittrekkarakteristiek: | C |
| Nominale bedrijfsspanning: | volgens IEC 60898-1 230/400 V AC, volgens IEC 60947-2 230 V AC |
| Bedrijfsspanning: | Max (Incl. tolerantie) 253 V AC, Max (Incl. tolerantie) 72 V DC, Min 12 V AC, Min 12 V DC |
| Nominale isolatiespanning (Ui): | volgens IEC/EN 60664-1 440 V |
| Nominale impulsspanningsweerstand (Uimp): | 4 kV, op 2000 m 5 kV, op zeeniveau 6,2 kV |
| Ingangsspanning type: | AC/DC |
| Nominale stroom (In): | 2 A |
| Nominale kortsluitcapaciteit: | (AC) 6 kA, (DC) 6 kA, (230 / 400 V AC) 6 kA |
| Nominale voorwaardelijke kortsluitstroom (Inc): | (230 V) 10 kA, (400 V) 10 kA |
| Frequentie (f): | 50 Hz |
| Nominale frequentie (f): | 50 / 60 Hz |
| Vermogensverlies: | 1,8 W, bij nominale bedrijfsomstandigheden per pool 1,8 W |
| Overspanningscategorie: | III |
In het kort
Referentie ABB2CDS251001R0024
Naam product Miniatuur-Stroomonderbreker - S200 1P C 2 6kA - ABB2CDS251001R0024
