SCHNEIDER

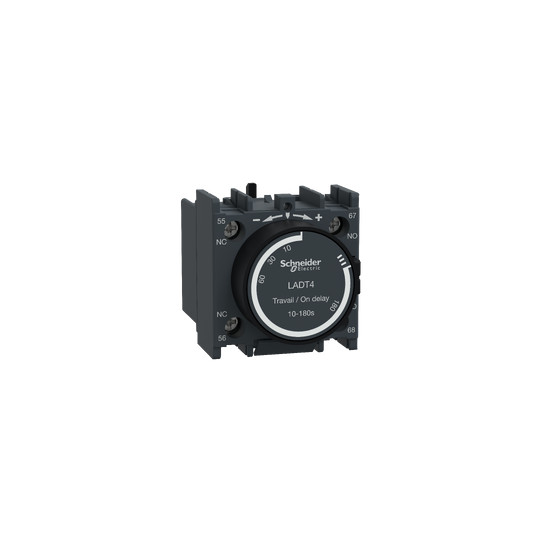

Hulpcontactblok met vertraging - 1M+1V - Schroefklem - Hulpelement TeSys D/F - LADT4
LADT4
€ 64,27 Excl. BTW
€ 77,12 Incl. BTW
Excl. BTW
Excl. BTW
Incl. BTW
Incl. BTW
You save
Op voorraad meer dan 25 eenheden – Binnen 24/48 uur verzonden
- Technische ondersteuning en persoonlijk aanspreekpunt
- Betalingen 100% veilig
Technische informatie
| Range: | TeSysTeSys Deca |
|---|---|
| Range of product: | TeSys DTeSys FTeSys Deca |
| Product name: | TeSys DTeSys Deca |
| Product or component type: | Elektronische tijdvertraging hulpcontactblok |
| Bereik compatibiliteit: | TeSys D CADTeSys D LC1DTeSys F LC1FTeSys F CR1FTeSys Deca CADTeSys Deca LC1D |
| Montagezone: | Voorkant |
| Samenstelling poolcontact: | 1 normaal open + 1 normaal gesloten |
| Werking hulpcontacten: | Time delay |
| Type tijdvertraging: | Inschakelingsvertraging |
| Tijdvertraging bereik: | 10...180 s |
| Ue toegekende bedrijfspanning: | 690 V AC 25...400 Hz |
| Ie toegekende bedrijfstroom: | 6 A bij 120 V AC-151,04 A bij 690 V AC-150,55 A bij 125 V DC-130,1 A bij 600 V DC-13 |
| Ui toegekende isolatiespanning: | 690 V conform aan IEC 60947-5-1600 V conform aan UL 60947-5-1600 V conform aan CSA C22.2 No 60947-5-1 |
| Ith conventionele thermische stroom in vrije lucht: | 10 A bij |
| Standards: | EN/IEC 60947-5-1UL 60947-5-1CSA C22.2 No 60947-5-1GB/T 14048.5 |
| Product certifications: | IECEE CB SchemeULCSACCCEACUKCA |
| Irms nominale maakcapaciteit: | 140 A bij 250 A bij |
|---|---|
| Toelaatbaar kortstondig vermogen: | 100 A bij 120 A bij 140 A bij |
| Type bescherming: | GG-zekering 10 A |
| Mechanical durability: | 5 Mcycles |
| Minimale schakelstroom: | 5 mA |
| Minimale schakelspanning: | 17 V |
| Niet-overlappingstijd: | 1,5 ms bij de-energisatie geen overlap tussen NC en NO contact1,5 ms bij energisatie geen overlap tussen NC en NO contact |
| Isolatieweerstand: | > 10 MOhm |
| Aansluitingen - aansluitklemmen: | Schroefklem aansluitingen 1 kabel(s) 1...2,5 mm²flexibel metSchroefklem aansluitingen 1 kabel(s) 1...2,5 mm²flexibel zonder kabeluiteindeSchroefklem aansluitingen 2 kabel(s) 1...2,5 mm²flexibel metSchroefklem aansluitingen 2 kabel(s) 1...2,5 mm²flexibel zonder kabeluiteindeSchroefklem aansluitingen 1 kabel(s) 1...2,5 mm²stijfSchroefklem aansluitingen 2 kabel(s) 1...2,5 mm²stijfSchroefklem aansluitingen |
| Aanspanmoment: | 1,7 N.m - met schroevendraaier plat Ø 6 mm1,7 N.m - met schroevendraaier Philips No 21,7 N.m - met schroevendraaier pozidriv No 2 |
| Afschermingscontinuïteit klem: | Zonder |
| Colour: | Donkergrijs |
| Height: | 48 mm |
| Width: | 44 mm |
| Depth: | 61 mm |
In het kort
Referentie LADT4
Naam product Hulpcontactblok met vertraging - 1M+1V - Schroefklem - Hulpelement TeSys D/F - LADT4
Bereik TeSys
