SCHNEIDER

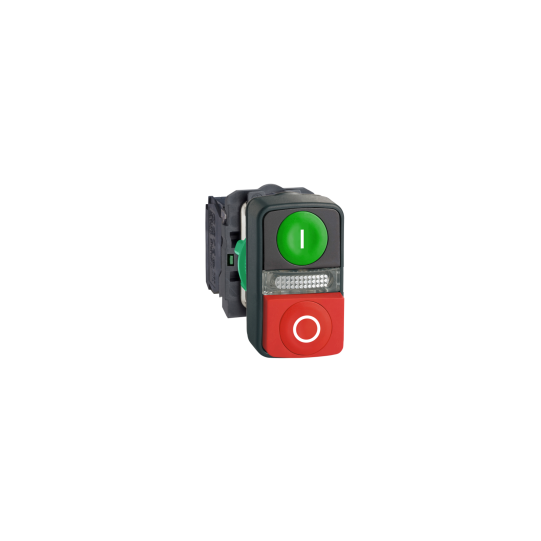

Harmony XB5, Dubbele kop drukknop, Verlicht, 240V, Groen / rood - XB5AW73731M5
XB5AW73731M5
€ 28,56 Excl. BTW
€ 34,27 Incl. BTW
Excl. BTW
Excl. BTW
Incl. BTW
Incl. BTW
You save
Op voorraad – Binnen 24/48 uur verzonden
- Technische ondersteuning en persoonlijk aanspreekpunt
- Betalingen 100% veilig
Technische informatie
| Range of product: | Harmony XB5 |
|---|---|
| Product or component type: | Verlichte tweekoppige drukknop |
| Device short name: | XB5 |
| Kraag materiaal: | Donkergrijs kunststof |
| Materiaal bevestigingskraag: | Kunststof |
| Koptype: | Standaard |
| Bevestigingsdiameter: | 22 mm |
| Vorm van kop signaleringseenheid: | Rechthoekig |
| Type operator: | terugverend |
| Operator profiel: | Groen verzonken, I (wit)Rood uitspringend, O (wit) |
| Type en samenstelling contacten: | 1 NO + 1 NC |
| Werking contacten: | Slow-break |
| Aansluitingen - aansluitklemmen: | Schroefklem aansluitingen, Schroefklem aansluitingen, >= 1 x 0,22 mm² zonder kabeluiteinde conform aan EN/IEC 60947-1Veerklemmen, Veerklemmen, >= 1 x 0,22 mm² zonder kabeluiteinde conform aan EN/IEC 60947-1 |
| Lichtbron: | Beveiligde LED |
| Lamp fitting: | Integrale LED |
| Us nominale voedingsspanning: | 230...240 V AC 50/60 Hz |
| [Us] rated supply voltage: | 240 V |
| Height: | 50 mm |
|---|---|
| Width: | 30 mm |
| Depth: | 59 mm |
| Beschrijving klemmen ISO n°1: | (13-14)NO(11-12)NC |
| Net weight: | 0,066 kg |
| Weerstand hoge druk drukring: | 7000000 Pa bij 55 °C, afstand: 0.1 m |
| Contact gebruik: | Standaardcontacten |
| Positieve opening: | Met conform aan EN/IEC 60947-5-1 appendix K |
| Bedrijfstraject: | 1,5 mm (normaal gesloten elektrische status wijzigen)2,6 mm (normaal open elektrische status wijzigen)4,3 mm (totale reis) |
| Bedieningskracht: | 3,5 N normaal gesloten elektrische status wijzigen3,8 N normaal open elektrische status wijzigen |
| Mechanical durability: | 1000000 cycles |
| Aandraaimoment: | 0,8...1,2 N.m conform aan EN 60947-1 |
| Vorm schroefkop: | Kruis compatibel met JIS Nr. 1 schroevendraaierKruis compatibel met kruis nr. 1 schroevendraaierKruis compatibel met pozidriv Nr. 1 schroevendraaierGegroefd compatibel met vlak Ø 4 mm schroevendraaierGegroefd compatibel met vlak Ø 5,5 mm schroevendraaier |
| Contact materiaal: | Zilverlegering (Ag/Ni) |
| Kortsluitbeveiliging: | 10 A smeltpatroon type gG conform aan EN/IEC 60947-5-1 |
| Ith conventionele thermische stroom in vrije lucht: | 10 A conform aan EN/IEC 60947-5-1 |
| Ui nom isolatiespanning: | 600 V (vervuilingsgraad 3) conform aan EN 60947-1 |
| Uimp nom. schokgolfspanning: | 6 kV conform aan EN 60947-1 |
| Ie nom. bedrijfstroom: | 3 A bij 240 V, AC-15, A600 conform aan EN/IEC 60947-5-16 A bij 120 V, AC-15, A600 conform aan EN/IEC 60947-5-10,1 A bij 600 V, DC-13, Q600 conform aan EN/IEC 60947-5-10,27 A bij 250 V, DC-13, Q600 conform aan EN/IEC 60947-5-10,55 A bij 125 V, DC-13, Q600 conform aan EN/IEC 60947-5-11,2 A bij 600 V, AC-15, A600 conform aan EN/IEC 60947-5-1 |
| Elektrische levensduur: | 1000000 cycles, AC-15, 2 A bij 230 V, gebruiksnelheid 1000000 cycles, AC-15, 3 A bij 120 V, gebruiksnelheid 1000000 cycles, AC-15, 4 A bij 24 V, gebruiksnelheid 1000000 cycles, DC-13, 0,2 A bij 110 V, gebruiksnelheid 1000000 cycles, DC-13, 0,5 A bij 24 V, gebruiksnelheid |
| Elektrische betrouwbaarheid: | ? ? |
| Type signalering: | Vast |
| Voedingsspanningsgrenzen: | 195...264 V AC |
| Stroomverbruik: | 14 mA |
| Levensduur: | 100000 yr bij nominale spanning en 25 °C |
| Bestand tegen stroompieken: | 1 kV conform aan IEC 61000-4-5 |
| Product presentatie: | Compleet product |
| Personaliseerbaar: | Nee |
| Kleur lichtbron: | Wit |
| Kleur van markering: | Witte markering bij groene, rode of zwarte schildjesZwarte markering bij witte schildjes |
| Operatorbeschrijving: | Groen 'I' - rood 'O' |
| Operartor profiel: | 1 standaard knop - 1 verhoogde knop - 1 signaallamp |
| Aanpasbaar: | |
| Compatibility code: | XB5 |
In het kort
Referentie XB5AW73731M5
Naam product Harmony XB5, Dubbele kop drukknop, Verlicht, 240V, Groen / rood - XB5AW73731M5
