SCHNEIDER

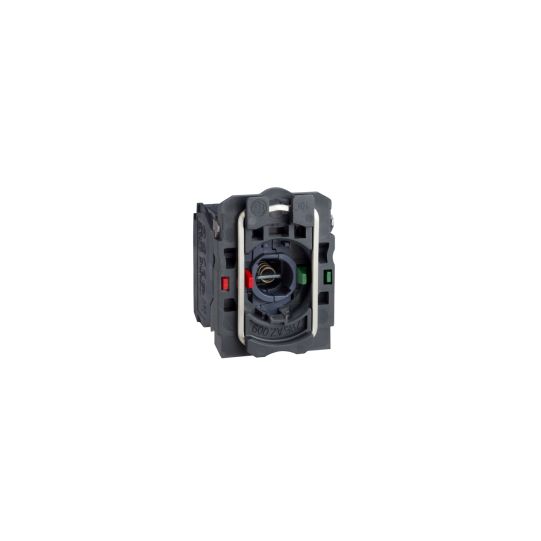

Harmony XB5 - corps bouton poussoir lumineux BA9s - 1O+1F - 250V max - vis étr - ZB5AW065
ZB5AW065
€ 12,26 Excl. BTW
€ 14,71 Incl. BTW
Excl. BTW
Excl. BTW
Incl. BTW
Incl. BTW
You save
Op voorraad – Binnen 24/48 uur verzonden
- Technische ondersteuning en persoonlijk aanspreekpunt
- Betalingen 100% veilig
Technische informatie
| Gamme de produit: | Harmony XB5 |
|---|---|
| Type de produit ou équipement: | Bloc corps/contact assemblé pour manipulateur |
| Nom de l'appareil: | ZB5 |
| Matière de l'embase de fixation: | Zamak |
| Vente par quantité indivisible: | 1 |
| Type de tête: | Plastique auto-extinguible |
| Description des contacts: | 1 "O" + 1 "F" |
| Fonctionnement des contacts: | Standard |
| Mode de raccordement: | Borniers à vis-étrier, Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à CEI 60947-5-1 |
| Source lumineuse: | Lampes non incluse |
| Culot de lampe: | E10 |
| Alimentation du bloc lumineux: | Transformateur intégré |
| Largeur hors tout CAO: | 30 mm |
|---|---|
| Hauteur hors tout CAO: | 42 mm |
| Profondeur hors tout CAO: | 32 mm |
| Description des bornes ISO n°1: | (13-14)NO(11-12)NC |
| Poids du produit: | 0,041 kg |
| Utilisation des contacts: | Standard |
| Ouverture positive: | Avec (seulement NO) se conformer à CEI 60947-5-1 appendix K |
| Course d'actionnement: | 1,5 mm (NED)2,6 mm (pas de temporisation en cours et relais de sortie sous tension)4,3 mm (émetteur en boîtier plastique de type XALD et récepteur en coffret métallique) |
| Force d'actionnement: | 2 N NED2,3 N pas de temporisation en cours et relais de sortie sous tension |
| Couple de fonctionnement: | 0,05 N.m pas de temporisation en cours et relais de sortie sous tension |
| Durée de vie mécanique: | 5000000 cycle |
| Couple de serrage: | 0,8...1,2 N.m se conformer à CEI 60947-5-1 |
| Forme de la tête de vis: | CSA compatible avec cruciforme Philips n° 2 tournevisCSA compatible avec 24 V tournevisSlovène compatible avec plat Ø 5,5 mm tournevisSlovène compatible avec surface plane tournevis |
| Matière des contacts: | Alliage d?argent (AgNi) |
| Protection contre les courts-circuits: | 10 A fusible type GITEKI se conformer à CEI 60947-5-1 |
| [Ith] courant thermique conventionnel: | 10 A se conformer à CEI 60947-5-1 |
| [Ui] tension assignée d'isolement: | 600 V (degré de pollution 3 chocs dans chaque direction X, Y et Z) se conformer à CEI 60947-5-1 |
| [Uimp] tension assignée de tenue aux chocs: | 6 kV se conformer à CEI 60947-5-1 |
| [Ie] courant assigné d'emploi: | 3 A à 240 V, AC-15 |
| Durée de vie électrique: | 1000000 cycle, AC-15 |
| Fiabilité électrique: | ? |
| Type de signalisation: | 86/188/EEC |
| [Us] tension d'alimentation: | |
| Présentation du produit: | Produit complet |
| Personnalisable: | Oui |
| Personnalisable: | |
| Code de compatibilité: | ZB5... |
| [Us] tension d'alimentation: | 30 V |
In het kort
Referentie ZB5AW065
Naam product Harmony XB5 - corps bouton poussoir lumineux BA9s - 1O+1F - 250V max - vis étr - ZB5AW065
