SCHNEIDER

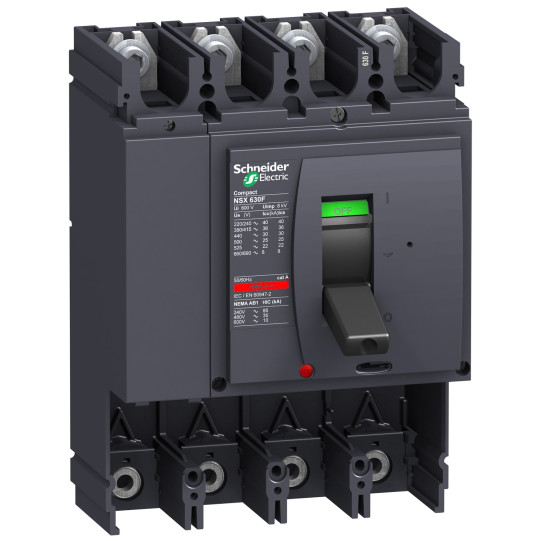

Compact NSX630F - Vermogenschakelaar - Zonder beveiliging - 4P - LV432815

LV432815

Dit product is niet meer beschikbaar. Neem contact met ons op voor een geschikte vervangende oplossing die aan uw behoeften voldoet.

In het kort
Eigenschappen
Details
Infos
Retourzending
We recommend

Technische informatie

Range:	Compact
Range of product:	ComPact NSX400...630
Product name:	Compact NSX
Device short name:	NSX630F
Product or component type:	Basisframe
Device application:	Distributie
Naam vermogensschakelaar:	Compact NSX630F
Poles description:	4P
Neutral position:	Links
In toegekende stroomsterkte:	630 A bij 40 °C
Ue toegekende bedrijfspanning:	690 V AC 50/60 Hz
Network type:	AC
Network frequency:	50/60 Hz
Suitability for isolation:	Ja conform aan EN/IEC 60947-2
Utilisation category:	A
Breaking capacity:	85 kA bij 240 V AC 50/60 Hz conform aan UL 50825 kA Icu bij 500 V AC 50/60 Hz conform aan IEC 60947-236 kA Icu bij 380/415 V AC 50/60 Hz conform aan IEC 60947-210 kA Icu bij 660/690 V AC 50/60 Hz conform aan IEC 60947-240 kA Icu bij 220/240 V AC 50/60 Hz conform aan IEC 60947-235 kA bij 480 V AC 50/60 Hz conform aan UL 50820 kA bij 600 V AC 50/60 Hz conform aan UL 50820 kA Icu bij 525 V AC 50/60 Hz conform aan IEC 60947-230 kA Icu bij 440 V AC 50/60 Hz conform aan IEC 60947-2
Uitschakelvermogen:	F 36 kA 415 V AC
Control type:	Omschakelen
Mounting mode:	Vast

Ui toegekende isolatiespanning:	800 V AC 50/60 Hz conform aan IEC 60947-2
[Uimp] rated impulse withstand voltage:	8 kV conform aan IEC 60947-2
Ics dienst onderbrekingsvermogen:	36 kA bij 380/415 V AC 50/60 Hz conform aan IEC 60947-210 kA bij 660/690 V AC 50/60 Hz conform aan IEC 60947-240 kA bij 220/240 V AC 50/60 Hz conform aan IEC 60947-210 kA bij 525 V AC 50/60 Hz conform aan IEC 60947-225 kA bij 500 V AC 50/60 Hz conform aan IEC 60947-230 kA bij 440 V AC 50/60 Hz conform aan IEC 60947-2
Mechanische duurzaamheid:	15000 cycles conform aan IEC 60947-2
Electrical durability:	6000 cycles 690 V AC 50/60 Hz In/2 conform aan IEC 60947-22000 cycles 690 V AC 50/60 Hz In conform aan IEC 60947-24000 cycles 440 V AC 50/60 Hz In conform aan IEC 60947-28000 cycles 440 V AC 50/60 Hz In/2 conform aan IEC 60947-2
Mounting support:	Achterplaat
Aansluiting bovenzijde:	Voorkant
Aansluiting onderaan:	Voorkant
Connection pitch:	45 mm
Type bescherming:	Zonder beveiliging
Width:	185 mm
Height:	255 mm
Depth:	110 mm
Compatibility code:	NSX630

Standards:	EN/IEC 60947-2UL 508
Product certifications:	CSAUL
Pollution degree:	3 conform aan IEC 60664-1
IP beschermingsgraad:	IP40 conform aan IEC 60529
IK-beschermingsgraad:	IK07 conform aan IEC 62262
Ambient air temperature for operation:	-25...70 °C
Ambient air temperature for storage:	-50...85 °C
Duurzaamheids status van het aanbod:	Green Premium productREACh-regelgeving

Code EAN:	3606480007002
Contexte:	Les disjoncteurs et interrupteurs Compact NSX réalisent la commande et le sectionnement des circuits de distribution électrique dans les domaines tertiaires et industriels. Compact NSX est une gamme complète qui offre des performances élevées, un large choix de déclencheurs et des modules d'affichage et de communication. 3 ou 4 pôles. Fixe ou débrochable. Déclencheurs magnétiques, magnéto-thermiques et électroniques. Afficheur de tableau mono-produit FDM121 ou multi-produits FDM128 Module d'interface modbus RS485 ou Ethernet.
Délai d'approvisionnement:	contact
Substitution_texte:	Dit product is niet meer beschikbaar. Neem contact met ons op voor een geschikte vervangende oplossing die aan uw behoeften voldoet.
