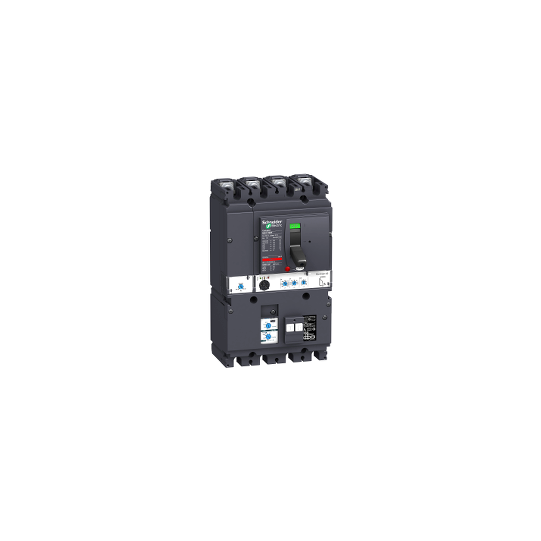

Circuit breaker VigiComPact NSX250B, 25kA at 415VAC, MicroLogic 2.2 trip unit 250A, add-on Vigi MH module, 4P 4d - LV431985
LV431985
Dit product is niet meer beschikbaar. Neem contact met ons op voor een geschikte vervangende oplossing die aan uw behoeften voldoet.
Technische informatie
| Range: | Compact |
|---|---|
| Product name: | Compact NSX |
| Range of product: | ComPact NSX100...250 |
| Device short name: | VigiCompact NSX250B |
| Product or component type: | Circuit breaker with Vigi add-on |
| Device application: | Distributie |
| Poles description: | 4P |
| Beschrijving beveiligde polen: | 3t4t3t + N/2 |
| Neutral position: | Links |
| In toegekende stroomsterkte: | 250 A bij 40 °C |
| Ue toegekende bedrijfspanning: | 440 V AC 50/60 Hz |
| Network type: | AC |
| Network frequency: | 50/60 Hz |
| Suitability for isolation: | Ja conform aan EN/IEC 60947-2 |
| Utilisation category: | A |
| Breaking capacity: | 15 kA Icu bij 500 V AC 50/60 Hz conform aan IEC 60947-220 kA Icu bij 440 V AC 50/60 Hz conform aan IEC 60947-225 kA Icu bij 380/415 V AC 50/60 Hz conform aan IEC 60947-240 kA Icu bij 220/240 V AC 50/60 Hz conform aan IEC 60947-2 |
| Uitschakelvermogen: | B 25 kA 415 V AC |
| Naam uitschakeleenheid: | Micrologic 2.2 |
| Trip unit technology: | Elektronisch |
| Beschermfuncties uitschakeleenheid: | LSoI |
| Control type: | Omschakelen |
| Mounting mode: | Vast |
| Ui toegekende isolatiespanning: | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] rated impulse withstand voltage: | 8 kV |
| Ics dienst onderbrekingsvermogen: | 20 kA bij 440 V AC 50/60 Hz conform aan IEC 60947-225 kA bij 380/415 V AC 50/60 Hz conform aan IEC 60947-240 kA bij 220/240 V AC 50/60 Hz conform aan IEC 60947-215 kA bij 500 V AC 50/60 Hz conform aan IEC 60947-2 |
| Mechanical durability: | 20000 cycles |
| Elektrische duurzaamheid: | 5000 cycles bij 690 V In10000 cycles bij 690 V In/210000 cycles bij 440 V In20000 cycles bij 440 V In/2 |
| Mounting support: | Achterplaat |
| Aansluiting bovenzijde: | Voorkant |
| Aansluiting onderaan: | Voorkant |
| Aansluitingssteek: | 35 mm |
| Type bescherming: | Long-time kortsluitbeveiligingShort time short-circuit protection with fixed delayOgenblikkelijke kortsluitbeveiliging |
| Kaliber uitschakeleenheid: | 250 A bij 40 °C |
| Ir type instelling grens lange uitschakelvertraging: | 9 mogelijke instellingen |
| Ir instelbereik grens lange uitschakelvertraging: | 100...250 A |
| Type instelling landurige vertraging: | Vast |
| Tr instelling langdurige vertraging: | 11 s bij 7.2 x Ir16 s bij 6 x Ir400 s bij 1.5 x Ir |
| Thermisch geheugen: | 20 minuten voor en na uitschakeling |
| Type instelling korstondige afname (Isd): | 9 mogelijke instellingen |
| Isd instelbereik kortstondige afname: | 1.5...10 x Ir |
| Type instelling kortstondige vertraging: | Vast |
| Ii type instelling ogenblikkelijke afname: | Vast |
| Instantaneous pick-up adjustment range: | 3000 A |
| Earth-leakage protection: | Met |
| Naam uitbreidingsmodule aardlek: | MH |
| Klasse differentieelfunctie: | Klasse A |
| Type instelling uitschakelvertraging differentiëel: | 5 mogelijke instellingen |
| IDn instelling gevoeligheid differentiëel: | 0,03...10 A |
| Type instelling tijdvertraging differentiëel: | 4 mogelijke instellingen |
| Neutrale beveiligingsinstelling: | 0.5 x Ir (3t + N/2)1 x Ir (4t)Geen beveiliging (3t) |
| Zone selectieve vergrendelings-ZSI: | Zonder |
| Aantal plaatsen: | 6 gleuven |
| Lokale signalering: | Klaar voor bedrijf: flashing LED (groen)Overbelasting: led 105% Ir (rood)Overbelasting: Led 90% lr (oranje) |
| Width: | 140 mm |
| Height: | 236 mm |
| Depth: | 86 mm |
| Gewicht product: | 2,8 kg |
| Compatibility code: | NSX250 |
