SCHNEIDER

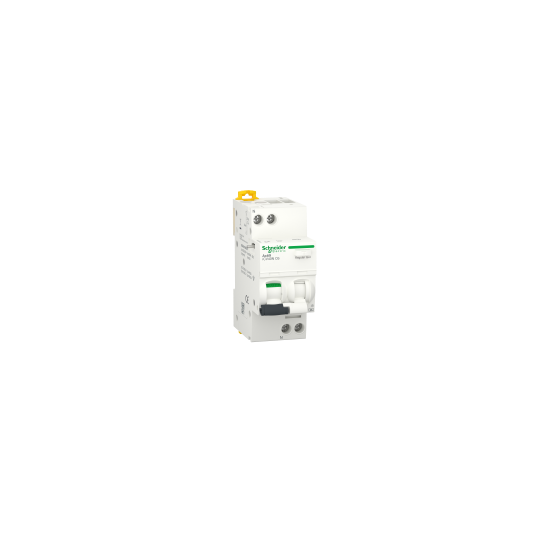

Acti9 iCV40N - Aardlekautomaat - 1P+N - 16A - C-Karakteristiek - 6000A - 300mA - Type A - A9DC7616
A9DC7616
€ 51,30 Excl. BTW
€ 61,56 Incl. BTW
Excl. BTW
Excl. BTW
Incl. BTW
Incl. BTW
You save
In bestelling. - Gemiddelde levertijd 4/6 weken
- Technische ondersteuning en persoonlijk aanspreekpunt
- Betalingen 100% veilig
Technische informatie
| Range: | Acti9 |
|---|---|
| Product name: | Acti9 iCV40 |
| Product or component type: | Aardlekschakelaar met overstroombeveiliging |
| Device short name: | iCV40N |
| Device application: | Distributie |
| Poles description: | 1P + N |
| Number of protected poles: | 1 |
| Neutral position: | Links |
| [In] rated current: | 16 A |
| Network type: | AC |
| Trip unit technology: | Thermisch-magnetisch |
| Curve code: | C |
| Aardlekgevoeligheid: | 300 mA |
| Tijdvertraging differentieelfunctie: | Onmiddellijk |
| Klasse differentieelfunctie: | Type A |
| Breaking capacity: | 6000 A Icn bij 230 V AC 50/60 Hz conform aan EN/IEC 61009-2-1 |
| Suitability for isolation: | Ja conform aan EN/IEC 60947-2 |
| Quality labels: | KEMA-KEURVDEEAC |
| Locatie eenheid in systeem: | Vertrekker |
|---|---|
| Network frequency: | 50/60 Hz |
| [Ue] rated operational voltage: | 230 V AC 50/60 Hz |
| Magnetic tripping limit: | 5...10 x In |
| Technologie uitschakeling differentiëel: | Spanningsonafhankelijk |
| [Ics] rated service breaking capacity: | 6000 A 100 % x Icn bij 230 V AC 50/60 Hz conform aan EN/IEC 61009-2-1 |
| Nominaal uitschakel- en inschakelvermogen: | Idm 6000 A bij 230 V AC 50/60 Hz conform aan EN 61009-2-1Idm 500 A bij 230 V AC 50/60 Hz conform aan IEC 61009-2-1 |
| Limitation class: | 3 conform aan EN/IEC 61009-2-1 |
| [Ui] rated insulation voltage: | 400 V AC 50/60 Hz |
| [Uimp] rated impulse withstand voltage: | 4 kV |
| Contact position indicator: | Ja |
| Control type: | Omschakelen |
| Local signalling: | FoutindicatieAAN/UIT indicatie |
| Mounting mode: | Clip-on |
| Mounting support: | DIN-rail |
| Comb busbar and distribution block compatibility: | Boven- of onderkant: tooth |
| Connection pitch: | 9 mm tussen fase en nul |
| Aantal modules van 9 mm: | 4 |
| Height: | 85 mm |
| Width: | 36 mm |
| Depth: | 73 mm |
| Net weight: | 210 g |
| Colour: | Wit |
| Mechanical durability: | 20000 cycles |
| Electrical durability: | 20000 cycles |
| Locking options description: | VergrendelingsapparaatVerzegelbare |
| Connections - terminals: | Tunnelaansluitklemmen boven- of onderkant1...16 mm² stijfTunnelaansluitklemmen boven- of onderkant1...10 mm² flexibel |
| Wire stripping length: | 14 mm voor boven- of onderkant aansluiting |
| Tightening torque: | 2 N.m boven- of onderkant |
| Earth-leakage protection: | Ingebouwd |
| Compatibility code: | ICV40N |
In het kort
Referentie A9DC7616
Naam product Acti9 iCV40N - Aardlekautomaat - 1P+N - 16A - C-Karakteristiek - 6000A - 300mA - Type A - A9DC7616
Bereik Acti9
