SCHNEIDER

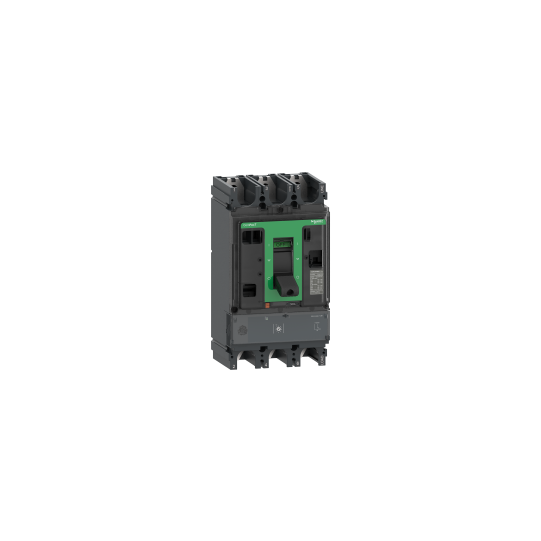

UL Compact - Interruptor automático - 3P - C63F31M500
C63F31M500
1.683,50 € Impuestos NO Incl.
2.020,20 € Impuestos incluídos
Impuestos NO Incl.
Impuestos NO Incl.
Impuestos incl.
Impuestos incl.
You save
En stock más de 25 unidades – Expedición en 24/48 horas
- Asistencia técnica y contacto con un interlocutor exclusivo
- Envío gratis a partir de 250€ de compra (Francia continental)
- Pagos 100% seguros
Informaciones técnicas
| Gama: | ComPacT nueva generación |
|---|---|
| Nombre del producto: | UL Compact |
| Gama de producto: | ComPacT NSX400 ... 630 nueva generación |
| Nombre corto del dispositivo: | NSX630F |
| Tipo de producto o componente: | Interruptor automático |
| Aplicación del dispositivo: | Protección del motor |
| Número de polos: | 3P |
| Descripción de polos protegidos: | 3R |
| [In] Corriente nominal: | 500 A en 65 °C |
| [Ue] Tensión nominal de empleo: | 690 V AC 50/60 Hz |
| Tipo de red: | AC |
| Frecuencia de red: | 50/60 Hz |
| Poder de seccionamiento: | Sí acorde a Icu |
| Categoría de empleo: | Categoría A |
| Capacidad de corte: | 40 kA Icu en 220/240 V AC 50/60 Hz acorde a En> 50 A36 kA Icu en 380/415 V AC 50/60 Hz acorde a En> 50 A30 kA Icu en 440 V AC 50/60 Hz acorde a En> 50 A25 kA Icu en 500 V AC 50/60 Hz acorde a En> 50 A20 kA Icu en 525 V AC 50/60 Hz acorde a En> 50 A10 kA Icu en 660/690 V AC 50/60 Hz acorde a En> 50 A20 kA en 600 V AC 50/60 Hz acorde a UL 508 |
| Capacidad de corte: | En> 50 A 36 kA 415 V AC |
| Unidad de control: | Micrologic 1.3 M |
| Tecnología de unidad de disparo: | Electrónico |
| Funciones de protección de unidad de control: | SI |
| Tipo de control: | Maneta |
| Tipo de montaje: | Fijo |
| [Ui] Tensión nominal de aislamiento: | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] Resistencia a picos de tensión: | 8 kV |
| [Ics] poder de corte en servicio: | 40 kA en 220/240 V AC 50/60 Hz acorde a En> 50 A36 kA en 380/415 V AC 50/60 Hz acorde a En> 50 A30 kA en 440 V AC 50/60 Hz acorde a En> 50 A25 kA en 500 V AC 50/60 Hz acorde a En> 50 A10 kA en 525 V AC 50/60 Hz acorde a En> 50 A10 kA en 660/690 V AC 50/60 Hz acorde a En> 50 A |
| Durabilidad mecánica: | 15000 ciclos |
| Durabilidad eléctrica: | 8000 ciclos en 440 V In/24000 ciclos en 440 V In6000 ciclos en 690 V In/22000 ciclos en 690 V In |
| Potencia disipada por polo: | 25 W |
| Soporte de montaje: | Placa posterior |
| Posición de montaje: | Horizontal y verticalFlat on the back |
| Conexión superior: | Frontal |
| Conexión hacia abajo: | Parte delantera |
| Paso de conexión: | 45 mm |
| Tipo de protección: | Prot.cont.cortoc. (per.corto)Prot.contra cortocirc.(inst.) |
| Calibre de la unidad de disparo: | 500 A en 65 °C |
| Tipo de ajuste de detección de Isd de corto retardo: | 9 regulaciones |
| [Isd] intervalo de ajuste de detección a corto plazo: | 2500 A3000 A3500 A4000 A4500 A5000 A5500 A6000 A6500 A |
| Tipo de ajuste de retardo de corta duración: | Fijo |
| Tipo de ajuste de detección instantánea Ii: | Fijo |
| Intervalo de ajuste de detección instantánea: | 6500 A |
| Protección contra fugas a tierra: | Sin |
| Selectividad lógica ZSI: | Sin |
| Número de ranuras: | 6 ranura(s) |
| Señalizaciones en local: | Listo para operar, estado 1 LED parpadeante - tipo de cable: verde) |
| Anchura: | 140 mm |
| Altura: | 255 mm |
| Profundidad: | 110 mm |
| Peso del producto: | 6,2 kg |
| Código de compatibilidad: | NSX630 |
En breve
Referencia C63F31M500
Nombre del producto UL Compact - Interruptor automático - 3P - C63F31M500
Gama ComPacT nouvelle génération
