SCHNEIDER

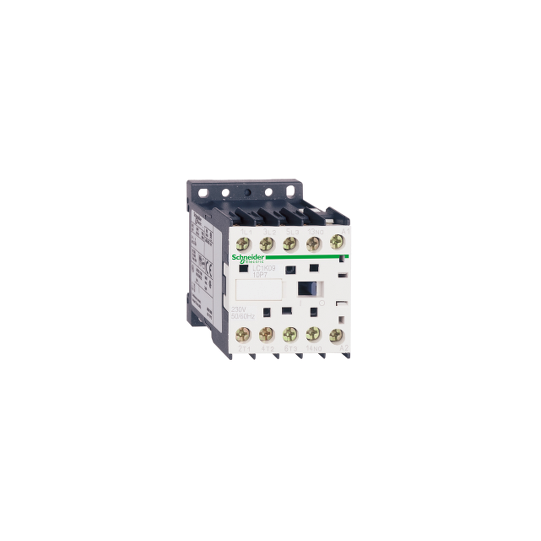

TeSys LC1K - contacteur - 3P - AC-3 440V - 9A - bobine 48Vca - LC1K0910E7
LC1K0910E7
22,96 € Impuestos NO Incl.
27,55 € Impuestos incluídos
Impuestos NO Incl.
Impuestos NO Incl.
Impuestos incl.
Impuestos incl.
You save
En proceso de aprovisionamiento - Plazo estimado 4/6 semanas
- Asistencia técnica y contacto con un interlocutor exclusivo
- Envío gratis a partir de 250€ de compra (Francia continental)
- Pagos 100% seguros
Informaciones técnicas
| Gamme: | TeSys |
|---|---|
| Fonction produit: | Contacteur |
| Nom du produit: | TeSys K |
| Nom de l'appareil: | LC1K |
| Fonction de l'appareil: | Contrôle |
| Application du contacteur: | Commande moteur (AC-3)Charge résistive (AC-1) |
| Catégorie d'emploi: | AC-1AC-3AC-4 |
|---|---|
| Nombre de pôles: | 3P |
| Composition des pôles: | 3F |
| [Ie] courant assigné d'emploi maximal: | 9 A à = 440 V CA AC-3 pour circuit de puissance20 A ( = 50 °C) à = 440 V CA AC-1 pour circuit de puissance16 A ( = 70 °C) à 690 V CA AC-1 pour circuit de puissance |
| Type de circuit de commande: | CA 50/60 Hz |
| Tension circuit de commande: | 48 V CA 50/60 Hz |
| Puissance moteur kW: | 2,2 kW à 400 V CA 50/60 Hz AC-42,2 kW à 220...230 V CA 50/60 Hz AC-34 kW à 380...415 V CA 50/60 Hz AC-34 kW à 440 V CA 50/60 Hz AC-34 kW à 480 V CA 50/60 Hz AC-34 kW à 500 à 600 V CA 50/60 Hz AC-34 kW à 660...690 V CA 50/60 Hz AC-3 |
| Composition contact auxiliaire: | 1 "F" |
| Catégorie de surtension: | III |
| [Ith] courant thermique conventionnel: | 20 A à = 50 °C pour circuit de puissance10 A à = 50 °C pour circuit de signalisation |
| Pouvoir nominal d'enclenchement Irms: | 110 A CA pour circuit de puissance se conformer à NF C 63-110110 A CA pour circuit de puissance se conformer à IEC 60947110 A CA pour circuit de signalisation se conformer à IEC 60947 |
| Pouvoir assigné de coupure: | 110 A à 415 V se conformer à IEC 60947110 A à 440 V se conformer à IEC 6094780 A à 500 V se conformer à IEC 60947110 A à 220...230 V se conformer à IEC 60947110 A à 380...400 V se conformer à IEC 6094770 A à 660...690 V se conformer à IEC 60947 |
| Calibre du fusible à associer: | 25 A gG à = 440 V pour circuit de puissance25 A aM pour circuit de puissance10 A gG pour circuit de signalisation se conformer à IEC 6094710 A gG pour circuit de signalisation se conformer à VDE 0660 |
| Impédance moyenne: | 3 mOhm à 50 Hz - Ith 20 A pour circuit de puissance |
| Résistance d'isolement: | > 10 M? pour circuit de signalisation |
| Puissance d'appel maximale en VA: | 30 VA à 20 °C |
| Consommation maxi au maintien en VA: | 4,5 VA à 20 °C |
| Dissipation thermique: | 1,3 W |
| Plage de tension du circuit de commande: | 0,2 à 0,75 Uc à = 50 °C perte de niveau0,8?1,15 Uc à = 50 °C opérationnel |
| Vitesse de commande maxi: | 3600 cyc/h |
| Type de contacts auxiliaires: | Type instantané (1 "F") |
| Fréquence circuit signalisation: | = 400 Hz |
| Courant commuté minimum: | 5 mA pour circuit de signalisation |
| Tension de commutation minimale: | 17 V pour circuit de signalisation |
| Temps de fonctionnement: | 10?20 ms désexcitation bobine + ouverture "F"10?20 ms excitation bobine + fermeture "F" |
| Niveau de fiabilité de la sécurité: | B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 |
| Distance de non-recouvrement: | 0,5 mm |
| Robustesse mécanique: | Chocs contacteur fermé, sur l'axe des X 10 Gn pour 11 ms IEC 60068-2-27Chocs contacteur fermé, sur l'axe des Y 15 Gn pour 11 ms IEC 60068-2-27Chocs contacteur fermé, sur l'axe des Z 15 Gn pour 11 ms IEC 60068-2-27Chocs contacteur ouvert, sur l'axe des X 6 Gn pour 11 ms IEC 60068-2-27Chocs contacteur ouvert, sur l'axe des Y 10 Gn pour 11 ms IEC 60068-2-27Chocs contacteur ouvert, sur l'axe des Z 10 Gn pour 11 ms IEC 60068-2-27Vibrations contacteur fermé 4 Gn, 5 à 300 Hz IEC 60068-2-6Vibrations contacteur ouvert 2 Gn, 5 à 300 Hz IEC 60068-2-6 |
En breve
Referencia LC1K0910E7
Nombre del producto TeSys LC1K - contacteur - 3P - AC-3 440V - 9A - bobine 48Vca - LC1K0910E7
Gama TeSys
Función del dispositivo Contrôle
