SCHNEIDER

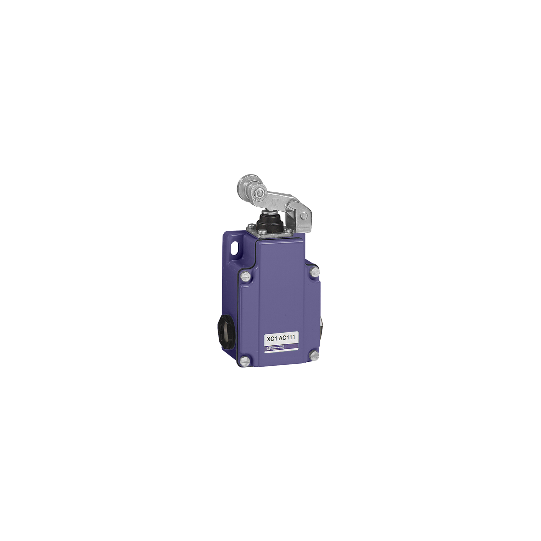

Télémécanique - OsiSense XC1AC - inter. de position - levier à galet dép. - 1O+1F - chevauchants - XC1AC138
XC1AC138
Este producto ya no está disponible. Contáctenos para encontrar una solución de reemplazo adaptada a sus necesidades.
Informaciones técnicas
| Gama de producto: | OsiSense XC |
|---|---|
| Nombre de serie: | Formato especial |
| Tipo de producto o componente: | Interruptor limitador |
| Aplicación específica de producto: | Manejo de materiales |
| Nombre corto del dispositivo: | XC1AC |
| Diseño del detector: | - |
| Tipo de cuerpo: | Fijo |
| Tipo de cabezal: | Cabeza de pistón |
| Material: | Metal |
| Modo de fijación: | Mediante el cuerpo |
| Movimiento cabezal funcionam.: | Lineal |
| Tipo de operario: | Palanca de rodillo de retorno de resorte metal desplazamiento |
| Accionamiento de interruptor: | Con leva de 30° |
| Tipo de aproximación: | Enfoque lateral 2 direcciones |
| Consecutivo, seguido, continuo, adosado: | Terminales abraz. fijac., 1 x 0.5...1 x 2.5 mm² |
| Entrada de cable: | 3 entradas roscadas para pasacables Pg 13.5, diámetro ext cable: 9...12 mm |
| Número de polos: | 2 |
| Tipos y composición de contactos: | 1 NC + 1NA |
| Funcionamiento de contacto: | Abertura lenta, make before break |
| Número de pasos: | 1 |
| Apertura positiva: | Sin |
| Fuerza mínima para disparo: | 23 N |
| Forma aislamiento de contactos: | Zb |
|---|---|
| Velocidad de accionamiento máxima: | 0.5 m/s |
| Corriente térmica nominal: | 10 A |
| [Ui] tensión nominal de aislamiento: | 600 V CA CSA C22.2 No 14600 V CC CSA C22.2 No 14500 V CA IEC 60947-5-1500 V CA NF C 20-040600 V CC IEC 60947-5-1600 V CC NF C 20-040 |
| Resistencia entre terminales: | |
| Protección contra cortocircuito: | 10 A cartucho fusible gG |
| Durabilidad eléctrica: | 1000000 ciclos AC-15, 110 V 900 VA, 1000000 ciclos AC-15, 230 V 1900 VA, 1000000 ciclos AC-15, 48 V 450 VA, 1000000 ciclos DC-13, 110 V 100 W, 1000000 ciclos DC-13, 230 V 95 W, 1000000 ciclos DC-13, 48 V 100 W, 3000000 ciclos AC-15, 110 V 350 VA, 3000000 ciclos AC-15, 230 V 430 VA, 3000000 ciclos AC-15, 48 V 170 VA, 3000000 ciclos DC-13, 110 V 40 W, 3000000 ciclos DC-13, 230 V 33 W, 3000000 ciclos DC-13, 48 V 35 W, |
| Endurancia mecánica: | 10000000 ciclos |
| Anchura: | 77 mm |
| Altura: | 130 mm |
| Profundidad: | 44 mm |
| Peso del producto: | 0,53 kg |
| Descripción terminales ISO n°1: | (23-24)NO(13-14)NO |
En breve
Referencia XC1AC138
Nombre del producto Télémécanique - OsiSense XC1AC - inter. de position - levier à galet dép. - 1O+1F - chevauchants - XC1AC138
