SCHNEIDER

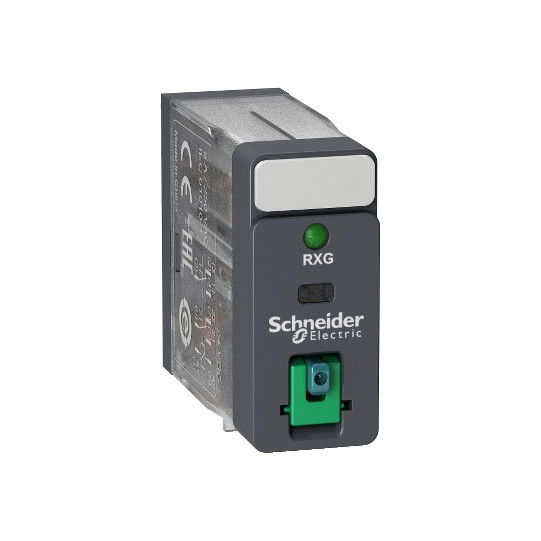

Relé Harmony RXG – relé de interfaz – enchufable – botón de prueba – LED – 2 contactos conmutados – 5A – 48V DC - RXG22ED
RXG22ED
5,38 € Impuestos NO Incl.
6,46 € Impuestos incluídos
Impuestos NO Incl.
Impuestos NO Incl.
Impuestos incl.
Impuestos incl.
You save
En proceso de aprovisionamiento - Plazo estimado 4/6 semanas
- Asistencia técnica y contacto con un interlocutor exclusivo
- Envío gratis a partir de 250€ de compra (Francia continental)
- Pagos 100% seguros
Informaciones técnicas
| Estado del LED: | Con |
|---|---|
| Vida útil eléctrica: | 100.000 ciclos para carga resistiva NO a 55?°C 100.000 ciclos para carga resistiva NC a 55?°C |
| Tensión asignada de aislamiento [Ui]: | |
| Etiqueta extraíble: | Con |
| Tensión máxima de corte: | 250 V CA 30 V CC |
| Umbral de tensión de caída: | ? 0,1 Uc CC |
| Corriente asignada de funcionamiento [Ie]: | 10 A a 30 V CC (UL/IEC) 10 A a 250 V CA (UL/IEC) |
| Corriente de carga: | 5 A a 250 V CA |
| Capacidad mínima de conmutación: | 50 mW a 10 mA, 5 V CC |
| Poder máximo de conmutación: | 1250 VA |
| Tipo de control: | Botón de prueba bloqueable |
| Resistencia de contacto: | 100 m? |
| Resistencia de aislamiento: | 1000 M? a 500 V CC |
| Clase de aislamiento eléctrico: | Clase F |
| Vida útil mecánica: | 10.000.000 ciclos |
| Datos de fiabilidad de seguridad: | B10d = 100.000 |
| Frecuencia de operación: | ? 1800 ciclos/hora con carga ? 18.000 ciclos/hora sin carga |
| Coeficiente de utilización: | 20 % |
| Tiempo de funcionamiento: | 20 ms |
| Tiempo de reinicio: | 20 ms |
| Resistencia dieléctrica: | 1000 V CA entre contactos con microcorte 5000 V CA entre bobina y contacto (aislamiento reforzado) 3000 V CA entre polos (aislamiento básico) |
| Tensión asignada de impulso [Uimp]: | 1200 V CA entre contactos con microcorte 6000 V entre bobina y contacto 1500 V entre terminales y carcasa |
| Categoría de sobretensión: | III |
| Categoría de protección: | RT I |
| Grado de contaminación: | 2 |
| Niveles de prueba: | Nivel A grupo de montaje |
| Presentación del producto: | Producto completo |
| Material de los contactos: | Aleación de plata (AgSnO?In?O?) |
| Forma de los terminales: | Plano (tipo faston) |
| Peso neto: | 0,02 kg |
| Gamme de produit : | Harmony Electromechanical Relays |
|---|---|
| Nom de série : | Séries RXG |
| Type de produit ou équipement : | Relais enfichable |
| Type de relais : | Relais d'interface |
| Type et composition des contacts : | 2 "O/F" |
| [Uc] tension circuit de commande : | 48 V CC |
| [Ithe] courant thermique d'emploi sous enveloppe : | 5 A à -40?55 °C |
| Signalisation locale : | Repère |
En breve
Referencia RXG22ED
Nombre del producto Relé Harmony RXG – relé de interfaz – enchufable – botón de prueba – LED – 2 contactos conmutados – 5A – 48V DC - RXG22ED
