SCHNEIDER

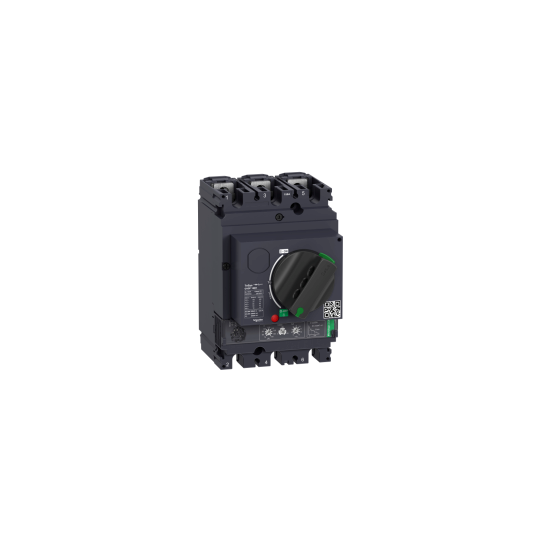

Motor circuit breaker, TeSys GV5, 3P, 150A, Icu 70kA, thermal magnetic - GV5P150H
GV5P150H
604,94 € Impuestos NO Incl.
725,93 € Impuestos incluídos
Impuestos NO Incl.
Impuestos NO Incl.
Impuestos incl.
Impuestos incl.
You save
En stock – Expedición en 24/48 horas
- Asistencia técnica y contacto con un interlocutor exclusivo
- Envío gratis a partir de 250€ de compra (Francia continental)
- Pagos 100% seguros
Informaciones técnicas
| Gama: | TeSys |
|---|---|
| Gama de producto: | TeSys GV6 |
| Nombre del producto: | TeSys GV6 |
| Tipo de producto o componente: | Protector de circuito de motor |
| Nombre corto del dispositivo: | GV5P |
| Aplicación del dispositivo: | Protección del motor |
| Tipo de protección: | Protección contra sobrecargasProtección contra cortocircuitosProt.contra cortocirc.(inst.)Desequilibrio de fasesPérdida en fase |
| Categoría de empleo: | Categoría A acorde a En> 50 A |
| Tipo de control: | Mando rotativo directo |
| Poder de seccionamiento: | Sí acorde a Icu |
| Número de polos: | 3P |
| [Ue] Tensión nominal de empleo: | 690 V AC 50/60 Hz |
| [In] Corriente nominal: | 150 A en 65 °C |
| Capacidad de corte: | H 70 kA |
| Capacidad de corte: | 70 kA Icu en 400/415 V AC 50/60 Hz acorde a En> 50 A50 kA Icu en 500 V AC 50/60 Hz acorde a En> 50 A10 kA Icu en 660/690 V AC 50/60 Hz acorde a En> 50 A |
| [Ics] poder de corte de servicio nominal en cortocircuito: | 100 % en 400/415 V AC 50/60 Hz acorde a En> 50 A100 % en 500 V AC 50/60 Hz acorde a En> 50 A100 % en 660/690 V AC 50/60 Hz acorde a En> 50 A |
| [Ui] Tensión nominal de aislamiento: | 800 V AC 50/60 Hz acorde a En> 50 A |
| [Uimp] Resistencia a picos de tensión: | 8 kV |
| Categoría de sobretensión: | III |
| Unidad de control: | Micrologic 2.2 M |
| Capacidad de unidad de disparo: | 150 A |
| Tecnología de unidad de disparo: | Electrónico |
| Intensidad de disparo magnético: | 2250 A |
| [Isd] intervalo de ajuste de detección a corto plazo: | 5...13 x Ir ajustable en 16 horarios |
| Rango de ajustes de protección térmica: | 70...150 A adjustable 9 settings |
| Clase de disparo por sobrecarga: | Class 5 acorde a IEC 60947-4-1Clase 10 acorde a IEC 60947-4-1Clase 20 acorde a IEC 60947-4-1 |
| Sensibilidad de fallo de fase: | Sí acorde a IEC 60947-4-1 |
| Durabilidad mecánica: | 40000 ciclos |
| Durabilidad eléctrica: | 20000 ciclos para AC-3 en 400/415 V In |
| Maximum operating rate: | 25 cyc/h |
| Servicio nominal: | Continuo |
| Potencia total disipada por polo: | 9,2 W |
| Potencia del motor en kW: | 55...75 kW en 400/415 V AC 50/60 Hz75...90 kW en 500 V AC 50/60 Hz90...110 kW en 660/690 V AC 50/60 Hz |
|---|---|
| Señalizaciones en local: | LED preparadoLED 95 % Ith |
| Normas: | EN/IEC 60947-1IcuEN/IEC 60947-4-1UL 60947-4-1CSA C22.2 No 60947-4-1 |
| Certificaciones de producto: | Esquema IECEE CBEAC (pendiente) |
| Modo de fijación: | Por tornillos |
| Posición de montaje: | Horizontal y vertical |
| Conexiones - terminales: | Circuito de alimentación, estado 1 barras - sección barra colectora: 25 x 6 mmCircuito de alimentación, estado 1 terminales - diametro externo 25 mm |
| Paso de conexión: | 35 mm sin esparcidores |
| Par de apriete: | 15 N.m tornillo |
| Anchura: | 105 mm |
| Altura: | 161 mm |
| Profundidad: | 155 mm |
| Peso del producto: | 2,4 kg |
| Color: | Anthracite - tipo de cable: RAL 7016) |
En breve
Referencia GV5P150H
Nombre del producto Motor circuit breaker, TeSys GV5, 3P, 150A, Icu 70kA, thermal magnetic - GV5P150H
Gama TeSys
Función del dispositivo Motor protection
