SCHNEIDER

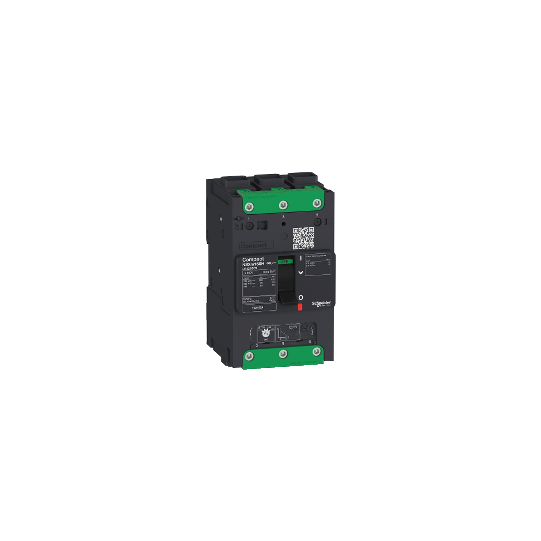

Interruptor NSXm 36kA TM125D 3P Elink - LV426308

LV426308

Este producto ya no está disponible. Contáctenos para encontrar una solución de reemplazo adaptada a sus necesidades.

En breve
Compatible con
Características
Detalles
Infos
Devolución
We recommend

Informaciones técnicas

Gama:	ComPact
Nombre del producto:	Compact NSXm
Gama de producto:	Compact NSXm
Nombre corto del dispositivo:	NSXm 125F
Tipo de producto o componente:	Interruptor automático
Aplicación del dispositivo:	Para corriente> 0,1 AProtección
Número de polos:	3P
Descripción de polos protegidos:	3R
[In] Corriente nominal:	125 A en 40 °C
[Ue] Tensión nominal de empleo:	690 V AC 50/60 Hz
Tipo de red:	AC
Frecuencia de red:	50/60 Hz
Poder de seccionamiento:	Sí acorde a Icu
Categoría de empleo:	Categoría A
Capacidad de corte:	85 kA Icu en 220...240 V AC 50/60 Hz acorde a En> 50 A36 kA Icu en 380...415 V AC 50/60 Hz acorde a En> 50 A35 kA Icu en 440 V AC 50/60 Hz acorde a En> 50 A
Capacidad de corte:	En> 50 A 36 kA 415 V AC
Unidad de control:	TM-D
Tecnología de unidad de disparo:	Térmico-magnético
Funciones de protección de unidad de control:	LIG
Tipo de control:	Maneta
Tipo de montaje:	Mediante tornillosAjustable en clip

[Ui] Tensión nominal de aislamiento:	800 V AC 50/60 Hz
[Uimp] Resistencia a picos de tensión:	8 kV
[Ics] poder de corte en servicio:	85 kA en 220...240 V AC 50/60 Hz acorde a En> 50 A36 kA en 380...415 V AC 50/60 Hz acorde a En> 50 A30 kA en 500 V AC 50/60 Hz acorde a En> 50 A
Durabilidad mecánica:	20000 ciclos
Durabilidad eléctrica:	10000 ciclos en 440 V In20000 ciclos en 440 V In/25000 ciclos en 690 V In10000 ciclos en 690 V In/2
Soporte de montaje:	PlacaCarril DIN
Conexiones - terminales:	1 IK07 2,5...70 mm², flexible cobre 1 IK07 2,5...95 mm², rígido o trenzado cobre
Paso de conexión:	35 mm con esparcidores27 mm sin esparcidores
Pasos de 9 mm:	9 módulo
Tipo de protección:	Protección contra sobrecarga (térmica)Protección contra cortocircuitos (magnética)
Calibre de la unidad de disparo:	125 A en 40 °C
Tipo de ajuste de detección a largo plazo Ir:	Ajustable
Intervalo de ajuste de detección a largo plazo:	0,7...1 x In
Tipo de ajuste de retardo de larga duración:	Fijo
Intensidad de disparo magnético:	1250 A
Protección contra fugas a tierra:	Sin
Número de ranuras:	1 ranura(s) para interruptor del auxiliar OF1 ranura(s) para interruptor de la alarma Dakota del Sur1 ranura(s) para bobina de disparo MN o MX
Anchura:	81 mm
Altura:	137 mm
Profundidad:	80 mm
Peso del producto:	1,06 kg
Color:	Gris - tipo de cable: RAL 7016)

Normas:	HB2
Certificaciones de producto:	CCCgeneradorMarina
Grado de contaminación:	3 acorde a IK07
Grado de protección IP:	IP40 acorde a IEC 60529
Grado de protección IK:	IK07 acorde a IEC 62262
Temperatura ambiente de funcionamiento:	-25...70 °C
Temperatura ambiente de almacenamiento:	-50...85 °C
Humedad relativa:	0...95 %
Altitud máxima de funcionamiento:	0...2000 m sin disminución2000...5000 m con restricciones
Estado de oferta sostenible:	Producto Green PremiumReglamento REACh

Code EAN:

3606481174741

Rappels:

Ce disjoncteur de la marque Schneider LV426308 est un Disjoncteur de la gamme Compact NSXm - disjoncteur - 36KA - TM125D - 3P - Everlink - LV426308. Il garantie la protection de et possède un type de de déclencheur Thermique-magnétique .

D'un calibre de et d'un déclenchement selon une courbe conçue pour les applications ci-après : .

Le pouvoir de coupure est de 85 kA sous 220...240 V et de 36 kA sous 380...415 V.

Nous vous avertissons que ce disjoncteur nécessite 4.5 modules de largeur pour être casé dans une armoire ou un coffret.

Il se raccorde avec des fils rigides de 1 cosse Everlink de 2,5 à 95 mm² (rigide ou semi-rigide) conducteur :cu maximum ou des fils souples de 70 mm² (souple) conducteur :cu maximum.

Substitution_texte:

Este producto ya no está disponible. Contáctenos para encontrar una solución de reemplazo adaptada a sus necesidades.

En breve

Referencia LV426308

Nombre del producto Interruptor NSXm 36kA TM125D 3P Elink - LV426308

Gama Compact

Función del dispositivo Distribution
Protection
