SCHNEIDER

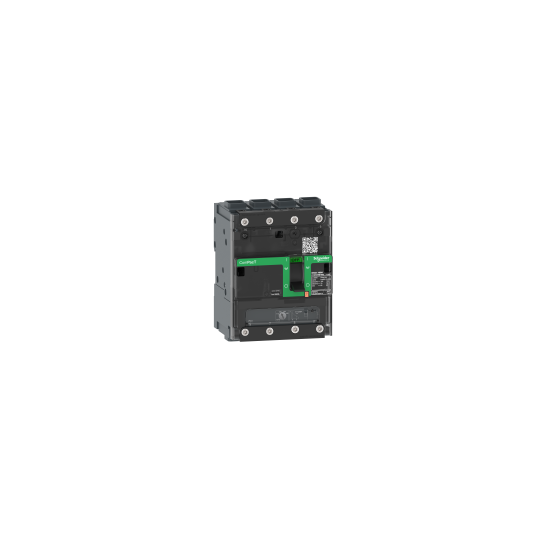

Interruptor automatico ComPacT NSXm160E 16kA AC 4P4R 160A TMD ELINK - C12E4TM160L
C12E4TM160L
369,80 € Impuestos NO Incl.
443,76 € Impuestos incluídos
Impuestos NO Incl.
Impuestos NO Incl.
Impuestos incl.
Impuestos incl.
You save
En stock más de 25 unidades – Expedición en 24/48 horas
- Asistencia técnica y contacto con un interlocutor exclusivo
- Envío gratis a partir de 250€ de compra (Francia continental)
- Pagos 100% seguros
Informaciones técnicas
| Gama: | ComPacT nueva generación |
|---|---|
| Nombre del producto: | ComPact NSX DC |
| Gama de producto: | Compact NS KIT |
| Nombre corto del dispositivo: | NSXm 160E |
| Tipo de producto o componente: | Interruptor automático |
| Aplicación del dispositivo: | Para corriente> 0,1 A |
| Número de polos: | 4P |
| Descripción de polos protegidos: | 4R |
| Posición de neutro: | Izquierda |
| [In] Corriente nominal: | 160 A en 40 °C |
| [Ue] Tensión nominal de empleo: | 690 V AC 50/60 Hz |
| Tipo de red: | AC |
| Frecuencia de red: | 50/60 Hz |
| Poder de seccionamiento: | Sí acorde a En> 50 A |
| Categoría de empleo: | Categoría A |
| Capacidad de corte: | 25 kA Icu en 220...240 V AC 50/60 Hz acorde a En> 50 A16 kA Icu en 380...415 V AC 50/60 Hz acorde a En> 50 A10 kA Icu en 440 V AC 50/60 Hz acorde a En> 50 A |
| Capacidad de corte: | Parte delantera 16 kA 415 V AC |
| Unidad de control: | TM-D |
| Tecnología de unidad de disparo: | Térmico-magnético |
| Funciones de protección de unidad de control: | LIG |
| Tipo de control: | Maneta |
| Tipo de montaje: | Fijo |
| [Ui] Tensión nominal de aislamiento: | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] Resistencia a picos de tensión: | 8 kV |
| [Ics] poder de corte en servicio: | 25 kA en 220...240 V AC 50/60 Hz acorde a En> 50 A16 kA en 380...415 V AC 50/60 Hz acorde a En> 50 A10 kA en 440 V AC 50/60 Hz acorde a En> 50 A |
| Durabilidad mecánica: | 20000 ciclos |
| Durabilidad eléctrica: | 20000 ciclos en 440 V In/210000 ciclos en 440 V In10000 ciclos en 690 V In/25000 ciclos en 690 V In |
| Potencia disipada por polo: | 12,21 W |
| Soporte de montaje: | Placa posterior |
| Posición de montaje: | Horizontal y verticalFlat on the back |
| Conexión superior: | Frontal |
| Conexión hacia abajo: | Parte delantera |
| Conexiones - terminales: | 1 IK07 2,5...70 mm², flexible cobre 1 IK07 2,5...95 mm², rígido o trenzado cobre |
| Paso de conexión: | 35 mm con esparcidores27 mm sin esparcidores |
| Pasos de 9 mm: | 12 módulo |
| Calibre de la unidad de disparo: | 160 A en 40 °C |
| Tipo de ajuste de detección a largo plazo Ir: | Ajustable |
| Intervalo de ajuste de detección a largo plazo: | 0,7...1 x In |
| Tipo de ajuste de retardo de larga duración: | Fijo |
| Ajuste protección de neutro: | 1 x Ir - tipo de cable: 4R) |
| Tipo de ajuste de detección instantánea Ii: | Fijo |
| Intervalo de ajuste de detección instantánea: | 1.250 A |
| Protección contra fugas a tierra: | Sin |
| Número de ranuras: | 1 ranura(s) para interruptor del auxiliar OF1 ranura(s) para interruptor de la alarma Dakota del Sur1 ranura(s) para bobina de disparo MN o MX |
| Señalizaciones en local: | Presencia de contactos auxiliares, estado 1 bandera - tipo de cable: verde) |
| Anchura: | 108 mm |
| Altura: | 137 mm |
| Profundidad: | 80 mm |
| Peso del producto: | 1,42 kg |
| Color: | Gris - tipo de cable: RAL 7016) |
En breve
Referencia C12E4TM160L
Nombre del producto Interruptor automatico ComPacT NSXm160E 16kA AC 4P4R 160A TMD ELINK - C12E4TM160L
Gama ComPacT nouvelle génération
