SCHNEIDER

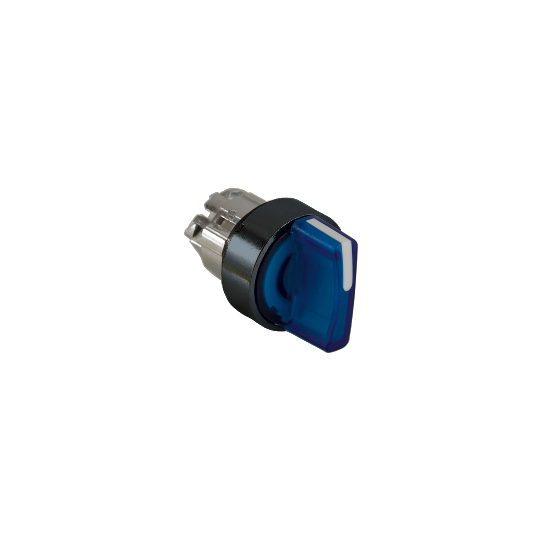

Harmony tête de bouton tournant lumineux - 3 positions Ø22- bleu - ZB4BK13637

ZB4BK13637

Este producto ya no está disponible. Contáctenos para encontrar una solución de reemplazo adaptada a sus necesidades.

En breve
Características
Detalles
Infos
Devolución
We recommend

Informaciones técnicas

Gama de producto:	Harmony XB4
Tipo de producto o componente:	Cabeza p/ conmutador selector iluminado
Compatibilidad del producto:	LED integral
Nombre corto del dispositivo:	ZB4
Material del bisel:	<,= 2.5 dB
Diámetro de montaje:	22 mm
Se vende en cantidades indivisibles:	1
Forma del cabezal de unidad de señalización:	Redondo
Tipo de operario:	Mantenido
Perfil de operador:	Azul maneta estándar
Información posición operador:	3 posiciones de +/- 45°

Anchura global CAD:	29 mm
Altura global CAD:	29 mm
Fondo global CAD:	43 mm
Peso del producto:	0.036 kg
Resistencia a lavadoras de alta presión:	7000000 Pa en 55 °C,distancia: 0,1
Endurancia mecánica:	1000000 ciclos
Flechas salientes:	M10 para <,= 2 contactos uso único bloques en montaje frontal con LED integral M6 para <,= 2 contactos uso único bloques en montaje frontal con integral LED y transformer M3 para <,= 4 contactos uso único bloques en montaje frontal con LED integral M4 para <,= 4 contactos uso single y double bloques en montaje frontal con LED integral

Tratamiento:	TH
Temperatura ambiente de almacenamiento:	-40...70 °C
Temperatura ambiente de trabajo:	-40...70 °C
Categoría de sobretensión:	Class I de acuerdo con IEC 60536
Clase de potección contra choques eléctricos:	Clase I de acuerdo con IEC 60536
Grado de protección IP:	IP69 IP67 IP66 de acuerdo con IEC 60529 IP69K
Grado de protección NEMA:	NEMA 13 NEMA 4X
Grado de protección IK:	IK06 de acuerdo con IEC 50102
Normas:	EN/IEC 60947-5-5 CSA C22.2 No 14 EN/IEC 60947-5-4 EN/IEC 60947-5-1 JIS C 4520 UL 508 EN/IEC 60947-1
Certificaciones:	RINA Registrado por UL GL DNV LROS (Lloyds Register of Shipping) BV CSA
Resistencia a las vibraciones:	5 gn (f = 2...500 Hz) de acuerdo con IEC 60068-2-6
Resistencia a los choques:	30 gn (duración = 18 ms) para aceleración de media onda sinusoidal de acuerdo con IEC 60068-2-27 50 gn (duración = 11 ms) para aceleración de media onda sinusoidal de acuerdo con IEC 60068-2-27
Warranty period:	18 months
País de Origen:	Francia

Code EAN:

3389110840971

Contexto:

Pulsadores con retorno por resorte, pulsadores luminosos, pulsadores de parada de emergencia de cabeza de seta con enclavamiento de ruptura brusca, selectores, etc. Asimismo, LED integrados con luces incandescentes y de neón.

Conformidad con las normas IEC, UL y CSA
Marcado CE
IP 66, a prueba de polvo y humedad NEMA 4
Unidades de lentes luminosas de “LED protegidos”
Contacto eléctrico de baja carga
Conexión de tornillos de estribo, patillas para circuitos impresos
Conector de desplazamiento de aislamiento
Productos completos
Productos para montaje a cargo del usuario mediante piezas separadas y accesorios comunes
