ABB

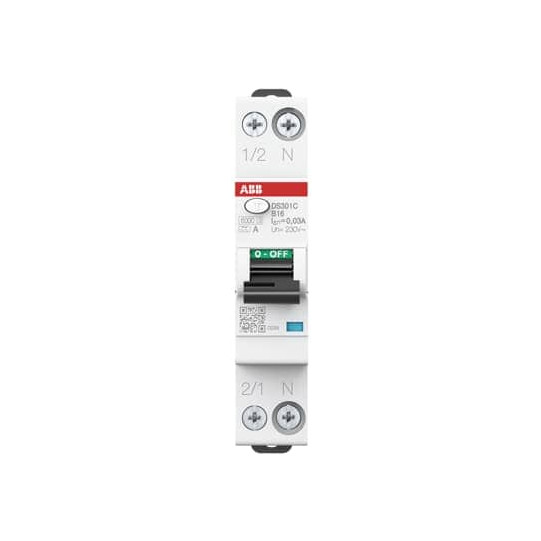

Disyuntor diferencial DS301C B16 A30 - ABB2CSR255163R1165
ABB2CSR255163R1165
53,66 € Impuestos NO Incl.
64,39 € Impuestos incluídos
Impuestos NO Incl.
Impuestos NO Incl.
Impuestos incl.
Impuestos incl.
You save
En stock – Expedición en 24/48 horas
- Asistencia técnica y contacto con un interlocutor exclusivo
- Envío gratis a partir de 250€ de compra (Francia continental)
- Pagos 100% seguros
Informaciones técnicas
| Anchura en Número de espacios modulares: | 1 |
|---|---|
| Anchura neta del producto: | 17.6 mm |
| Altura neta del producto: | 92 mm |
| Profundidad / Longitud neta del producto: | 68 mm |
| Peso neto del producto: | 0,110 kg |
| Profundidad de montaje (t2): | 17.6 mm |
| Tipo de Corriente Residual: | Tipo A |
|---|---|
| Voltaje de Prueba (Ut): | 170 ... 264 V |
| Voltaje de Prueba Dieléctrico: | 2.5 kV |
| Capacidad de Corte Última Nominal en Cortocircuito (Icu): | 6 kA |
| Capacidad de Corte Residual Nominal (I?m): | EN 61009-1 6000 A / IEC 61009-1 6000 A |
| Capacidad de Corte Nominal en Cortocircuito de Servicio (Ics): | 6 kA |
| Conexión de Alimentación: | Arbitraria |
| Indicación de Posición de Contacto: | Rojo ENCENDIDO / Verde APAGADO |
| Clase de Limitación de Energía: | 3 |
| Durabilidad Eléctrica: | 10000 ciclos |
| Durabilidad Mecánica: | 20000 ciclos |
| Número de Polos Protegidos: | 1 |
| Número de Polos: | 1P+N |
| Número de Espacios Modulares por Riel DIN: | 2 |
| Indicación de Fallo: | Bandera azul en el interruptor |
| Característica de Funcionamiento: | Instantánea |
| Posición de los Terminales de Neutro: | Derecha |
| Par de Apriete: | 1.2 N·m |
| Tipo de Accesorio: | Contacto auxiliar, Contacto de señal, Disparador de derivación, Contacto auxiliar para montaje inferior, Liberación de sobretensión, Dispositivo de operación de motor |
| Tipo de Actuador: | Interruptor - Grupo de aislamiento II, Negro RAL 9005, sellable en posiciones ENCENDIDO-APAGADO |
| Tipo de Seccionador de Tierra: | Sin retardo |
| Tipo de Carcasa: | Grupo de aislamiento I - II, RAL 7035 |
| Tipo de Terminal de Tornillo: | Terminal de elevación cilíndrica bidireccional a prueba de fallos |
| Accesorios Disponibles: | Sí |
| Número de Baterías: | 0 |
| Capacidad de Conexión: | Barra de distribución 10 ... 10 mm² / Trenzado 0.75 ... 25 mm² / Flexible con terminal 0.75 ... 16 mm² / Flexible 0.75 ... 16 mm² |
| Sección Nominal: | 1 - Núcleo sólido 0.75 ? 25 mm² / 4 - Multifilar 0.75 ? 16 mm² |
| Longitud de Desforre del Cable: | 10 mm |
| Tipo de Terminal: | Terminales de tornillo |
| Curva de disparo: | B Tensión nominal de funcionamiento |
| Curva de disparo: | B |
| Tensión nominal de funcionamiento: | según IEC 60898-1 240 V |
| Tensión nominal de aislamiento (Ui): | según IEC/EN 60664-1 500 V |
| Tensión nominal de impulso (Uimp): | 4 kV |
| Tipo de tensión de entrada: | AC |
| Corriente nominal (In): | 16 A |
| Corriente residual nominal: | 30 mA |
| Capacidad nominal de corte en cortocircuito: | 6 kA |
| Frecuencia nominal (f): | 50 ? 60 Hz |
| Pérdida de potencia: | Promedio por polo 1,2 W - Polo de fase 1,8 W - Polo neutro 0,5 W - Total 2,3 W |
| Categoría de sobretensión: | III |
En breve
Referencia ABB2CSR255163R1165
Nombre del producto Disyuntor diferencial DS301C B16 A30 - ABB2CSR255163R1165
