ABB

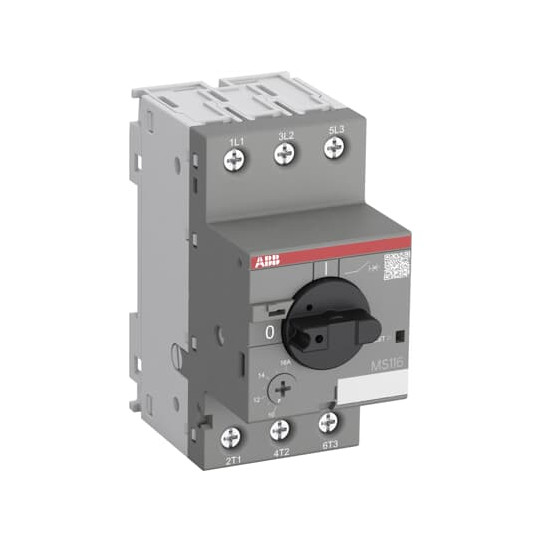

Disjuntor-motor 0,4-0,63A - ABB1SAM250000R1004
ABB1SAM250000R1004
30,22 € Impuestos NO Incl.
36,26 € Impuestos incluídos
Impuestos NO Incl.
Impuestos NO Incl.
Impuestos incl.
Impuestos incl.
You save
En stock – Expedición en 24/48 horas
- Asistencia técnica y contacto con un interlocutor exclusivo
- Envío gratis a partir de 250€ de compra (Francia continental)
- Pagos 100% seguros
Informaciones técnicas
| Anchura neta del producto: | 45 mm |
|---|---|
| Altura neta del producto: | 90 mm |
| Profundidad / Longitud neta del producto: | 85.6 mm |
| Peso neto del producto: | 0.225 kg |
| Capacidad de corte en cortocircuito en servicio (Ics): | (400 V AC) 50 kA (440 V AC) 50 kA (500 V AC) 30 kA (690 V AC) 30 kA |
|---|---|
| Capacidad de corte en cortocircuito última (Icu): | (230 V AC) 100 kA - (230 V AC) 100 kA (400 V AC) 100 kA (440 V AC) 100 kA (500 V AC) 100 kA (690 V AC) 100 kA |
| Configuración de corriente de cortocircuito instantánea (Ii): | 7.9 A |
| Rango de ajuste: | 0.40 ... 0.63 A |
| Potencia nominal de funcionamiento AC-3 (Pe): | (400 V) Trifásico 0.18 kW |
| Potencia nominal de funcionamiento AC-3e (Pe): | (400 V) Trifásico 0.18 kW |
| Tensión de funcionamiento nominal: | Circuito principal 690 V AC - Circuito principal 250 V DC |
| Corriente nominal de funcionamiento (Ie): | 0.63 A |
| Corriente nominal de funcionamiento AC-3 (Ie): | 0.63 A |
| Corriente nominal de funcionamiento AC-3e (Ie): | 0.63 A |
| Corriente nominal de funcionamiento DC-5 (Ie): | 0.63 A |
| Frecuencia nominal (f): | Circuito principal 50 Hz - Circuito principal 60 Hz |
| Frecuencia de funcionamiento (fsw): | 0 ... 400 Hz |
| Tensión nominal de resistencia al impulso (Uimp): | Circuito principal 6 kV |
| Tensión nominal de aislamiento (Ui): | 690 V |
| Pérdida de potencia: | en condiciones nominales de funcionamiento por polo 0.7 ... 1.7 W |
| Número de polos: | 3P |
| Corriente térmica convencional en aire libre (Ith): | Circuito principal 0.63 A |
| Grado de protección: | Carcasa IP20 - Terminales del circuito principal IP10 |
| Grado de contaminación: | 3 |
| Durabilidad eléctrica: | 50000 ciclos |
| Durabilidad mecánica: | Número de operaciones 100000 ciclos |
| Tipo de terminal: | Terminales de tornillo |
| Capacidad de conexión circuito principal: | Flexible con puntera 1/2x 0,75 ... 2,5 mm² - Flexible con puntera aislada 1/2x 0,75 ... 2,5 mm² - Flexible 1/2x 0,75 ... 2,5 mm² - Rígido 1/2x 1 ... 4 mm² |
| Par de apriete: | Circuito principal 0.7 ... 1.8 N·m |
| Longitud de pelado del cable: | Circuito principal 9 mm |
| Destornillador recomendado: | Pozidriv 2 |
| Posición de montaje: | 1 ... 6 |
| Montaje en carril DIN: | TH35-15 (carril de montaje 35 x 15 mm) según IEC 60715 - TH35-7.5 (carril de montaje 35 x 7,5 mm) según IEC 60715 - Distancia mínima de montaje |
| Indicador de posición de contacto: | ON / OFF / DISPARO |
| Normas: | IEC/EN 6096.37-1 - IEC/EN 6096.37-2 - IEC/EN 6096.37-6.3-1 - UL 6096.37-1 - UL 6096.37-6.3-1 - IEC 60335-2-6.30 A2L |
| Observaciones: | UL508 Controlador de motor combinado autoprotegido (Tipo E) en combinación con bloque de alimentación S1-M3-xx- |
En breve
Referencia ABB1SAM250000R1004
Nombre del producto Disjuntor-motor 0,4-0,63A - ABB1SAM250000R1004
